193. Какая регулировка громкости лучше — помощью конденсатора или помощью сопротивления?

Регулировка громкости при помощи переменного конденсатора в настоящее время более распространена в любительских приемниках, так как этот способ не дает шумов, увеличивает избирательность приемника, имеет широкие пределы регулировки и при этом весьма прост для изготовления. Регулировка громкости помощью сопротивления даже при весьма тщательно изготовленных переменных сопротивлениях сопровождается шорохами и тресками. Кроме того, этот способ несколько уменьшает избирательность приемника.

194. Имеет ли значение для настройки приемника емкость конденсатора регулятора громкости?

Влияние конденсатора будет очень мало сказываться на настройке приемника в том случае, если емкость конденсатора невелика. Если последовательно с конденсатором регулятора включен постоянный конденсатор небольшой емкости (например, 30 см), то сам конденсатор, регулирующий громкость, может иметь довольно большую емкость.

Поясним это примером. Пусть емкость переменного конденсатора равна 100 см и постоянного конденсатора 30 см. Общая их емкость будет равна произведению величин емкости этих конденсаторов, деленному на их сумму: 100·30/(100+30)=23 см. Пусть теперь емкость конденсатора регулятора громкости будет равна 500 см. В этом случае 500·30/(500+30)=28 см. Изменение емкости в подобных пределах (5 см) не окажет заметного влияния на настройку приемника.

195. Когда можно использовать одно и то же сопротивление для регулировки громкости воспроизведения пластинок и для регулировки громкости приема?

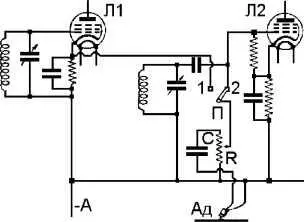

Такое использование возможно при применении в каскаде высокой частоты лампы с переменной крутизной (варимю). Схема подобного рода приведена на рисунке.

Переменное сопротивление при эфирном приеме соединяется помощью переключателя П с катодом лампы Л1. Через сопротивление R протекает анодный ток лампы Л2 и от введенной величины R зависит величина смещения на управляющей сетке лампы Л1. Изменяя смещение на управляющей сетке этой лампы, имеющей переменную крутизну, можно регулировать громкость приема. При проигрывании граммофонных пластинок сопротивление R помощью переключателя П отсоединяется от катода лампы Л1 и присоединяется к сетке лампы Л2. В этом случае переменное сопротивление R будет регулятором громкости для адаптера.

196. Можно ли для регулировки громкости применять дифференциальный конденсатор?

Использовать для регулировки громкости дифференциальный конденсатор можно, включив его по схеме, показанной на рисунке. Надо однако иметь в виду, что этот способ не пользуется распространением, так как такая регулировка громкости сопровождается в известной степени изменением настройки.

197. В каком положении должны находиться пластины конденсатора регулятора громкости для получения наибольшей громкости?

Для получения максимальной громкости приема подвижные пластины конденсатора должны быть полностью выведены.

198. Что такое автоматический регулятор громкости?

Автоматическим регулятором громкости (АРГ) является такое устройство, которое автоматически регулирует громкость приема станций. АРГ поддерживает одинаковую громкость на выходе, независимо от амплитуды приходящих сигналов станции. Первоначально АРГ предназначался как средство борьбы с замираниями. В настоящее время в приемниках применяются АРГ нескольких видов.

199. Какие виды АРГ наиболее распространены?

Наибольшим распространением пользуются следующие виды АРГ: простой, задержанный, усиленный и бесшумный.

200. Что такое простой АРГ?

Простой АРГ начинает работать, т. е. заглушать прием, уже при самых слабых сигналах. Чем сильнее сигнал, тем больше его заглушает АРГ. Если громкость станции вследствие замираний или других причин понижается, то заглушающее действие АРГ уменьшается и в результате громкость приема остается без изменения. Конечно, при очень глубоких замираниях АРГ не может компенсировать их.

201. В чем состоит принцип действия простого АРГ?

В цепь диодного детектора включается постоянное сопротивление, на котором при приеме станций получается падение напряжения; величина этого падения прямо пропорциональна величине приходящих сигналов станции. В схеме приемника это сопротивление включено так, что образовавшееся на нем падение напряжения сообщается управляющим сеткам ламп, усиливающим высокую или промежуточную частоту. В супергетеродинных приемниках это смещение сообщается также и управляющей сетке смесительной лампы. Сопротивление включено так, что смещение на сетках перечисленных ламп отрицательно по знаку. Чем сильнее приходящие сигналы станции, тем большее напряжение получается на управляющих сетках усилительных ламп. Усилительные лампы должны обладать переменной крутизной. Простейшая схема такого АРГ приведена на рисунке.

В схеме применен диодный детектор. Контур приемника соединен одним концом с анодом диодного детектора, а другим концом через сопротивление R1, шунтированное конденсатором С1, с катодом этого детектора. Сетка предыдущей лампы через сопротивление R2 соединяется с левым концом сопротивления R1. При работе приемника, вследствие детектирования приходящих сигналов, на сопротивлении R1 происходит падение напряжения, при чем минус образуется на левом конце сопротивления R1, а плюс — на правом. Как видно из рисунка, это сопротивление оказывается включенным между катодом первой лампы и сеткой. Поэтому то падение напряжения, которое происходит в сопротивлении R1, будет сообщаться сетке первой лампы и будет увеличивать величину отрицательного смещения на ней. Чем сильнее приходящий сигнал, тем большее падение напряжения будет происходить в сопротивлении R1 и тем большее отрицательное смещение будет на управляющей сетке первой лампы. На первом месте ставится лампа с переменной крутизной. Чем больше отрицательное смещение, тем крутизна лампы (и усиление) становятся меньше; а так как при громких сигналах отрицательное смещение на сетке увеличивается, то усиление каскада ослабляется и наоборот.

202. Что такое задержанный АРГ?

Задержанный АРГ отличается от простого тем, что действие задержанного АРГ начинается только после того, когда напряжение от сигналов на входе детекторной лампы достигнет определенной, заранее установленной величины. Если приходящие сигналы развивают на детекторе напряжение меньше этой величины, то АРГ не работает (задерживается). Таким образом, при задержанном АРГ при приеме слабых сигналов используется все усиление приемника, АРГ начинает работать только в тех случаях, когда приходящие сигналы выше определенного уровня. Это напряжение от сигналов, при котором уже начинает работать АРГ, называется задержкой.
