Чем выше величина сопротивления анодной нагрузки, тем большее усиление дает каскад. Вследствие того, что индуктивная нагрузка трансформатора или дросселя представляет большее сопротивление для высоких частот, чем для низких, то и усиление на высоких частотах будет больше, чем на низких частотах. Таким образом, в этих усилителях будут подчеркиваться высокие частоты и будут как бы срезаться низкие.

243. Как включается и действует регулятор тона (тон-контроль)?

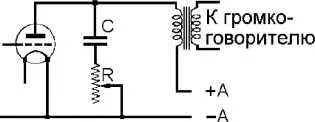

Схем включения тон-контроля довольно много. Наиболее распространенной является схема, приведенная на рисунке. К аноду оконечной лампы одним из своих концов присоединяется конденсатор С емкостью в 0,05-0,025 мкФ, другим концом этот конденсатор через переменное сопротивление соединяется с катодом. Так как емкостное сопротивление конденсатора зависит от частоты, (чем выше частота, тем меньше емкостное сопротивление конденсатора), то при закороченном сопротивлении высокие частоты будут проходить через конденсатор С, минуя первичную обмотку выходного трансформатора, являющуюся нагрузкой оконечной лампы. Низкие частоты будут проходить лучше через первичную обмотку трансформатора, а не через конденсатор. При введенном сопротивлении (величина его в 4–5 раз больше внутреннего сопротивления оконечной лампы) цепь конденсатора С будет представлять большее сопротивление, чем нагрузка даже для высоких частот. В этом случае и высокие, и низкие частоты будут проходить через нагрузку.

Эта схема особенно хорошо действует при применении в качестве выходной лампы низкочастотного пентода.

244. Что такое компенсационный регулятор тона?

Одним из недостатков обычных регуляторов тона является то, что при регулировке тона фактически происходит изменение не только тона воспроизведения, но и громкости воспроизведения. Так, например, если регулятором тона срезаются высокие частоты, то при этом весьма значительно понижается и громкость приема. В наиболее совершенных приемниках применяются довольно сложные компенсационные схемы, которые при срезании каких-либо частот автоматически увеличивают усиление других частот, так что в результате громкость не изменяется.

245. Что называется сечением сердечника?

Сечением сердечника называется площадь поперечного разреза сердечника. Сечение выражается в квадратных сантиметрах.

246. Какое железо надо брать для сердечника трансформатора?

Сердечники трансформаторов следует собирать из специальных сортов железа, называемого «трансформаторным». В крайнем случае, для силовых трансформаторов можно делать сердечники из мягкого листового железа, обладающего небольшим остаточным магнетизмом. Собирать низкочастотные трансформаторы не на специальных сортах железа не рекомендуется — качество таких трансформаторов будет очень низким.

247. Когда в сердечниках трансформаторов делается зазор?

Зазор обыкновенно делается в выходных трансформаторах для того, чтобы не допустить насыщения сердечника магнитными линиями. Выходные трансформаторы без воздушного зазора получаются громоздкими.

248. Нужно ли соблюдать направление витков в трансформаторе?

Направление витков в различных обмотках трансформаторов не обязательно должно быть одинаковым.

249. Как лучше мотать трансформатор низкой частоты — секциями или помещая одну обмотку на другой?

В трансформаторах низкой частоты того типа, который применяется в радиолюбительской практике, с электрической стороны безразлично, каким будет взаимное расположение обмоток. Как в первом, так и во втором случаях, указанных в вопросе, трансформатор будет работать одинаково. В отношении же удобства ремонта предпочтительнее трансформатор, намотанный секциями. Секционное расположение обмоток облегчает к ним доступ и ремонт.

250. Можно ли на сердечник трансформатора низкой частоты мотать сначала вторичную, а поверх нее первичную обмотку?

При существующих требованиях к любительским трансформаторам безразлично — будет ли намотана на каркасе сначала первичная обмотка, а поверх нее вторичная или же наоборот. Последнее практически несколько удобнее. Необходимо учесть при перемотке, что соотношение витков после перемены местоположения обмоток должно быть оставлено прежним. В противном случае работа трансформатора может ухудшиться.

251. Как правильно сделать отвод от середины обмотки трансформатора?

При выводе средней точки обмотки трансформатора нельзя исходить из расчета общей длины провода, деля ее пополам. Нужно выводить среднюю точку от середины намотки. Для того, чтобы эта точка действительно вышла средней, лучше всего намотать обмотки двумя равными рядами, расположенными секциями, и вывести среднюю точку от провода, соединяющего обе секции.

252. Для чего делается в трансформаторах низкой частоты короткозамкнутая обмотка?

Короткозамкнутая обмотка (4–5 витков) на низкочастотных трансформаторах имеет своей целью выравнивание характеристики трансформатора, т. е. способствует более равномерному усилению различных частот.

253. В каких случаях нужно шунтировать сопротивлением вторичную обмотку трансформатора низкой частоты?

Если трансформатор низкой частоты имеет недостаточно хорошую характеристику, то она в известных пределах может быть выправлена путем шунтирования сопротивлением вторичной обмотки трансформатора. Шунтировка сглаживает резонансные пики и выпрямляет частотную характеристику трансформатора. Усиление при этом несколько понижается.

254. Какие трансформаторы называются концертными?

Концертными трансформаторами низкой частоты, применяющимися для связи между каскадами, называются такие трансформаторы, которые рассчитаны на равномерное пропускание широкой полосы звуковых частот.

255. Почему портятся трансформаторы низкой частоты?

Наиболее часто встречающаяся порча трансформаторов низкой частоты — обрыв в одной из его обмоток. Причины обрыва бывают довольно разнообразными. Очень часто нарушение целости обмотки происходит вследствие того, что при сборке трансформаторов применяется пайка помощью кислоты, которая очень быстро разъедает провод. Такое же разъедание наблюдается и при пайке проводов помощью тиноля и других аналогичных паяльных паст. Разъедание проводов иногда наблюдается и при пайке канифолью, вследствие наличия в ней посторонних примесей.

256. Почему греется обмотка трансформатора низкой частоты?

Каждый трансформатор низкой частоты рассчитан на работу с лампами определенных типов и следовательно, рассчитан на пропускание анодного тока определенной величины, соответствующего лампам данного типа. Если трансформатор, предназначенный для работы в анодной цепи маломощной лампы, включить в цепь мощной лампы, потребляющей большой анодный ток, то обмотка трансформатора будет нагреваться. Так, например, существующие у нас трансформаторы низкой частоты нельзя включать в анодную цепь лампы УО-104, так как она потребляет большой ток.
