257. Как можно временно использовать вышедший из строя трансформатор низкой частоты?

Вышедший из строя трансформатор низкой частоты можно оставить на работе в приемнике без перемотки, внеся лишь незначительные изменения в схему (превращение трансформаторной схемы усиления в схему усиления на дросселе). Так как обычно портится первичная обмотка, то намоткой дросселя будет служить вторичная обмотка трансформатора. Начало вторичной обмотки трансформатора, используемой в качестве дросселя, соединяется с анодом предыдущей лампы, а конец — с плюсом анодного напряжения. Для связи между лампами ставится хороший слюдяной конденсатор в 3–8 тыс. см.

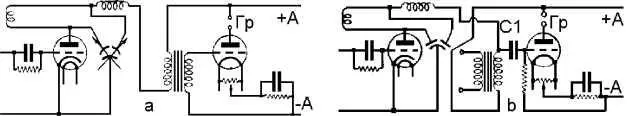

На рисунке а показана часть схемы при нормально работающем трансформаторе низкой частоты, на рисунке b та же часть схемы, но с использованием вторичной обмотки в качестве дросселя.

258. Какую полосу частот пропускают наши приемники?

Большинство наших фабричных приемников воспроизводит неширокую полосу частот. Приемники типа ЭЦС, ЭКЛ без обратной связи пропускают полосу приблизительно до 3 000—4 000 Гц, а при применении обратной связи полоса сужается до 2 000-1 500 Гц.

259. Какую полосу пропускания частот в современных приемниках следует считать нормальной?

Большинство приемников, фабричных или собираемых радиолюбителями, несколько лет назад имело очень узкую полосу частот (обычно до 1 500-2 000 Гц). Такие приемники обладали специфическим «бочкообразным» глухим тембром. Как показали опыты, для действительно неискаженного воспроизведения нужна полоса частот примерно от 30 до 13 000-14 000 Гц. Однако, пропускание и воспроизведение такой широкой полосы сопряжено с большими техническими трудностями и поэтому в приемниках удовлетворяются много меньшей полосой. В настоящее время считают, что для обычных слушательских приемников совершенно достаточным является воспроизведение полосы частот примерно от 80 до 10 000 Гц. Приемники, которые пропускают и воспроизводят такую полосу частот, работают вполне естественно и те небольшие искажения, которые они все же дают, могут быть замечены только человеком с очень тонко развитым музыкальным слухом. В высококачественных приемниках (приемниках «высокой верности воспроизведения» — high fidelity) полоса пропускания частот громких станций доводится до 10 000-12 000 Гц.

260. В какие цепи приемника можно включать громкоговоритель?

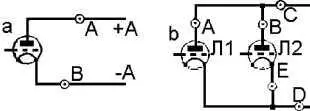

Громкоговоритель можно включать как в анодную цепь детекторной лампы, так и в анодную цепь любой лампы, усиливающей низкую частоту. При этом безразлично, будет ли громкоговоритель включен со стороны плюса источника напряжения или со стороны минуса. Громкоговоритель А (см. рис. а ) находится в анодной цепи лампы между ее анодом и плюсом анодной батареи. Это — общепринятое включение громкоговорителя в наших любительских и промышленных приемниках. С одинаковыми результатами громкоговоритель можно включить в цепь катода, т. е. между минусом анодной батареи и катодом лампы (громкоговоритель В).

При этом следует иметь в виду, что громкоговоритель можно включать лишь в такую цепь, по которой текут токи только одной лампы. На рис. b показаны анодные цепи двухлампового усилителя низкой частоты. Громкоговорители А, В и Е включены правильно, так как через любой из этих громкоговорителей протекает анодный ток только одной лампы. Например, через громкоговоритель А протекает анодный ток лампы Л1. Громкоговорители С и D включены неправильно, так как через них будет протекать анодный ток обеих ламп — Л2 и ЛЗ.

261. Что такое индукторный громкоговоритель?

Индукторным громкоговорителем называется такой тип электромагнитного громкоговорителя, в котором якорь движется не в зазоре, образуемом полюсами магнитов, а параллельно этому зазору. Вследствие этого амплитуда перемещения якоря может быть велика, что обеспечивает лучшую работу громкоговорителя, воспроизведение большей полосы частот.

Различные конструкции индукторных громкоговорителей называются «фрейшвингерами» (немецкий термин) и «фаррандами» (по имени американца Фарранда, впервые построившего такой громкоговоритель).

262. Что такое низкоомный громкоговоритель?

У низкоомного громкоговорителя звуковая катушка имеет сопротивление порядка 10 Ом. Фактически это сопротивление в различных типах низкоомных громкоговорителей колеблется в пределах от 1,5 до 20 Ом. Низкоомные громкоговорители дают более высокое качество воспроизведения, чем высокоомные, но включать их можно только через выходной трансформатор, который должен быть специально рассчитан под выходную лампу и данные звуковой катушки громкоговорителя.

263. Что такое высокоомный громкоговоритель?

Сопротивление звуковой катушки высокоомного громкоговорителя равно нескольким тысячам ом. Обычно величина этого сопротивления колеблется в пределах от 1 тыс. до 4 тыс. ом. Громкоговорители такого рода рассчитываются на непосредственное включение в анодную цепь выходной лампы приемника или усилителя.

264. Нужно ли при высокоомном громкоговорителе ставить выходной трансформатор?

В любительской практике при наличии высокоомного громкоговорителя можно ставить дроссельный выход или переходной трансформатор с отношением витков 1:1. В фабричных приемниках в подобных случаях подбирается наиболее благоприятное для данного громкоговорителя соотношение витков.

265. Какие громкоговорители по качеству лучше: с высокоомной звуковой катушкой или с низкоомной?

Акустические качества громкоговорителей с высокоомной звуковой катушкой ниже, чем динамиков, имеющих низкоомную катушку. Объясняется это тем, что высокоомная звуковая катушка имеет большое число витков тонкого провода и обладает большим индуктивным сопротивлением, а так как величина этого индуктивного сопротивления зависит от частоты, то такая звуковая катушка является причиной неодинакового воспроизведения громкоговорителем различных звуковых частот.

266. Какие громкоговорители работают естественнее — электромагнитные или динамические?

Громкоговорители динамического типа, при прочих равных условиях работают значительно естественнее по сравнению с громкоговорителями электромагнитными. Главной причиной искажений, даваемых электромагнитными громкоговорителями, является соединение диффузора с тяжелым вибратором. Диффузор и вибратор в громкоговорителях электромагнитного типа представляют собой систему, обладающую собственной частотой. Эта частота при совпадении с частотой воспроизводимого звука создает «пики» и вызывает искажения.
