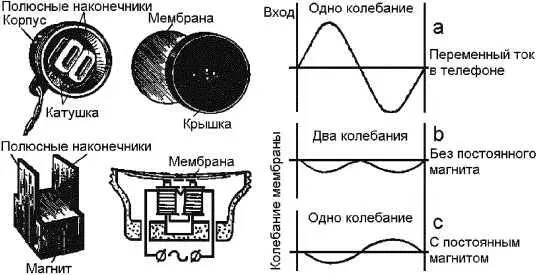

Итак, при отсутствии постоянного магнита, мембрана притягивается к сердечнику два раза в течение одного периода, а при постоянном магните она притягивается только один раз.

288. Как улучшить качество работы электромагнитного громкоговорителя?

Качество работы электромагнитного громкоговорителя значительно улучшится, если его заделать в доску (примерно 1x1 метр). Если приемник пропускает низкие частоты, то при этом появятся «басы», которые громкоговорители электромагнитного типа без доски воспроизводят очень плохо.

289. Почему могут дребезжать электромагнитные громкоговорители?

Дребезжание электромагнитных громкоговорителей происходит главным образом вследствие плохой регулировки якоря, слабого закрепления ниппеля диффузора или клемм, к которым подводятся провода приемника. В частности, дребезжание громкоговорителя «Зорька» происходит вследствие соприкосновения диффузора с железным основанием громкоговорителя. Избавиться от такого дребезжания можно путем подклейки на железное основание (там, где происходит касание диффузора) полоски мягкой материи (бумазеи, байки, сукна).

290. Что такое «пищалка»?

«Пищалкой» называется громкоговоритель, специально сконструированный для воспроизведения высоких звуковых частот. Пищалка всегда ставится в паре с каким-либо из динамических громкоговорителей обычных типов, вследствие чего обеспечивается воспроизведение широкой полосы звуковых частот.

291. Для чего применяется отражательная доска?

Назначение отражательной доски сводится к улучшению воспроизведения громкоговорителем низких частот. Если громкоговоритель работает без отражательной доски, то воздушные волны, которые образуются по обе стороны диффузора, взаимно компенсируются и эта компенсация особенно сильно сказывается на низких частотах. Отражательная доска, в которую замонтирован громкоговоритель, разделяет звуковые волны, образовавшиеся по ту и другую сторону громкоговорителя и препятствует их взаимному компенсированию.

292. Каковы должны быть размеры отражательной доски?

Вообще говоря, чем больше отражательная доска, тем лучше будет работать громкоговоритель и тем большее количество низких частот он будет воспроизводить. Практически же совершенно достаточно, если отражательная доска имеет размеры около 1 м 2, вполне удовлетворительные результаты получаются и с досками со сторонами по 0,75-0,5 м. Хорошие результаты дает использование в качестве отражательной «доски» стены. Для этого в стене (например, между двумя соседними комнатами) проделывается сквозное отверстие и привинчивается громкоговоритель.

293. Чем можно заменить отражательную доску?

Отражательная доска значительно улучшает работу громкоговорителя, но она неудобна вследствие своей громоздкости. Поэтому в радиослушательской практике вместо отражательной доски громкоговорители помещают в ящики. Ящик может иметь меньшие размеры, чем отражательная доска, и тем не менее давать хорошие результаты (примерный размер ящика 30x40x40 см). В современных приемниках громкоговорители монтируются обычно в одном ящике с приемником.

294. Можно ли по внешнему виду узнать, каково качество динамика?

Путем одного внешнего осмотра нельзя получить исчерпывающее представление о качествах динамика. Это можно сделать только после испытания динамика в работе. Однако кое-какие ориентировочные данные может дать и наружный осмотр. Прежде всего, следует обратить внимание на то, чтобы звуковая катушка динамика перемещалась в зазоре без трения — не цеплялась бы за стенки зазора. Звуковая катушка должна быть намотана так, чтобы она вся находилась в зазоре, т. е. чтобы ее витки не выступали наружу не только при неподвижном состоянии диффузора, но и при незначительных его перемещениях. Выход катушки из зазора вызывает искажения в работе громкоговорителя. Диффузор должен быть подвешен мягко. Степень мягкости подвеса легко узнать, попробовав покачать диффузор пальцами. Диффузор не должен быть смят, бумага, из которой он сделан, не должна быть жесткой, так как диффузор, сделанный из жесткой бумаги, будет подчеркивать высокие частоты. Лучшие результаты в смысле воспроизведения дают диффузоры без шва.

295. Что такое адаптер (звукосниматель)?

Слово «адаптер» означает «приставка». В технике это слово применяется к различным приборам (например, специальные кассеты для фотоаппаратов называются адаптерами). В радиотехнике адаптером чаще всего называют электромагнитные приборы, предназначенные для воспроизведения электрическим путем граммофонных пластинок. В этих приборах механические колебания иглы превращаются в электрические колебания, которые подводятся к усилителю низкой частоты. Иногда адаптерами называют коротковолновые приемники, которые присоединяются к длинноволновым приемникам для приема коротких волн.

296. Какой адаптер лучше — низкоомный или высокоомный?

По своим электроакустическим свойствам низкоомный адаптер лучше, чем высокоомный. Однако, у нас большим распространением пользуются высокоомные адаптеры, так как их проще включить в приемник (низкоомные адаптеры должны включаться через специальный переходной трансформатор).

297. Как крепить адаптер к тонарму?

Перемещение адаптера по пластинке при проигрывании должно было бы происходить по прямой линии. В этом положении игла будет оказывать наименьшее давление на внешние и внутренние края звуковых борозд, и износ пластинки будет минимальным. В действительности же адаптер, укрепленный на тонарме, движется от края к центру не по прямой линии, а по дуге. Найти оптимальное положение адаптера и тонарма очень трудно. Можно указать на следующее достаточно удовлетворительное решение этого вопроса.

Граммофонную пластинку диаметром в 25 см (такие пластинки имеют наибольшее распространение) кладут на диск граммофонного механизма. Из центра пластинки проводят радиус до ее края (АС на рисунке). Часть радиуса АС, находящуюся на площади со звуковыми бороздами, делят пополам и из точки В (середина) восстанавливают перпендикуляр. Линия BD есть линия, по которой должен быть установлен тонарм так, чтобы игла упиралась в точку В, а плоскость самого адаптера была параллельна в этот момент линии АС (точка D — точка вращения тонарма). Практически удобная длина тонарма колеблется в пределах 22–30 см. Угол, под которым игла адаптера идет по отношению к плоскости пластинки, равен 45–55°.

298. Как сделать регулятор громкости к адаптеру?
