318. На каких материалах удобнее всего осуществлять любительскую механическую звукозапись?

В радиолюбительских аппаратах запись звука производят обычно на киноленту, склеенную в кольцо, путем выдавливания на ней звуковой борозды. Этот способ в данное время наиболее доступен.

319. Какая мощность нужна для получения хорошей звукозаписи механическим способом?

Хорошие результаты получаются при мощности усилителя не менее 1–2 Вт.

320. Можно ли пользоваться для звукозаписи теми адаптерами, которые предназначены для снимания звука?

Механическая запись производится обычно при помощи так называемых «рекордеров». Рекордеры принципиально почти ничем не отличаются от адаптеров, предназначенных для снимания звука. Вся разница состоит лишь в том, что рекордеры более мощны. Пользоваться адаптерами для звукозаписи можно; обычно в этом случае крепление (демпфировка) якоря делается более жестким и весь адаптер искусственно утяжеляется. Нужно заметить, что вполне удовлетворительных результатов от применения адаптера в качестве рекордера получить нельзя.

321. Как проверить качество фильтрации выпрямителя?

Качество фильтрации выпрямителя можно проверить помощью прибора, собранного по приводимой схеме. Величина сопротивления вместе с сопротивлением телефона должна равняться величине предполагаемой нагрузки. Конденсатор должен иметь емкость 1–2 мкФ. Прибор включается в выход выпрямителя. Если выпрямитель работает нормально, то фон в телефоне будет едва заметен.

322. В какой полюс выпрямителя ставить сглаживающий дроссель?

С точки зрения фильтрации совершенно безразлично, куда ставить сглаживающий дроссель выпрямителя — в минусовый или в плюсовый провод. Постановка дросселя в минусовый провод имеет некоторое преимущество, так как в случае замыкания вторичной и первичной обмоток силового трансформатора, дроссель явится преградой для прохождения по цепям приемника переменного тока и предохранит лампы приемника от перегорания.

323. Можно ли в выпрямителе вместо дросселя фильтра поставить трансформатор низкой частоты?

Ставить в выпрямителе вместо дросселя фильтра трансформатор низкой частоты нельзя. У трансформатора низкой частоты сердечник обычно очень небольшой и поэтому даже слабый ток доводит такой дроссель до магнитного насыщения, после чего трансформатор перестает быть индуктивным сопротивлением и становится только омическим. Удовлетворительно такой дроссель будет работать только тогда, когда приемник требует небольшого анодного тока, например, при питании одноламповых приемников.

324. Можно ли в фильтре выпрямителя вместо дросселя применять сопротивление?

Вообще говоря, замена дросселя сопротивлением вполне возможна, но практически такую замену произвести можно далеко не всегда. Дроссель удобен тем, что он при малом омическом сопротивлении имеет большое индуктивное сопротивление. Поэтому дроссель хорошо сглаживает пульсацию при незначительном падении напряжения в самом дросселе. Сопротивление тоже может дать хорошее сглаживание пульсации, но при этом в сопротивлении происходит большое падение напряжения. Это падение будет тем больше, чем сильнее ток, потребляемый приемником от выпрямителя. Применять сопротивление вместо дросселя в фильтре выпрямителя можно только в тех случаях, когда приемники, питающиеся от выпрямителей, потребляют небольшой ток. Обычно сопротивления применяются в фильтрах выпрямителей, питающих одноламповые или двухламповые приемники.

325. Где ставить больше микрофарад в фильтре выпрямителя — до дросселя или после дросселя?

От величины емкости, находящейся до дросселя, зависит напряжение, даваемое выпрямителем; от величины же емкости, находящейся после дросселя, т. е. на выходе выпрямителя, зависит пульсация переменного тока. Обычно увеличение емкости до дросселя свыше 2–3 мкФ не нужно. На выходе же в сколько-нибудь мощных выпрямителях приходится ставить большую емкость в 4–6 и больше микрофарад. Таким образом, емкость после дросселя обыкновенно бывает больше, чем до дросселя.

326. Можно ли трехэлектродные, в том числе и подогревные, лампы использовать вместо кенотронов?

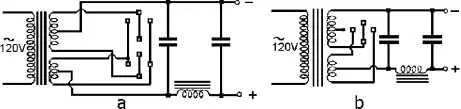

Использовать трехэлектродные лампы вместо кенотронов можно. Для того, чтобы производить выпрямление обоих полупериодов, потребуется включение двух трехэлектродных ламп по схеме а.

Включение трехэлектродной лампы по схеме b (однополупериодное выпрямление) даст при работе довольно ощутительный фон. Поэтому при однополупериодном выпрямлении требуются обычно более сложные фильтры, чем при двухполупериодном. Включение трехэлектродной лампы с подогревом производится тем же порядком. С катода (пятой ножки) подогревной лампы берется плюс высокого напряжения.

327. На каких кенотронах может работать СИ-235?

Выпрямитель СИ-235 рассчитан на применение кенотрона ВО-202. При отсутствии этого кенотрона в выпрямитель могут быть поставлены: кенотрон ВО-125, лампа УО-104; в продаже кроме того появился специально разработанный для приемника СИ-235 одноанодный кенотрон ВО-230.

328. Где и какой предохранитель ставится в выпрямителе?

В выпрямителях применяются обычно плавкие предохранители, перегорающие в том случае, если вследствие какой-либо неисправности выпрямитель начинает забирать от сети ток, превышающий нормальный. Плавкий предохранитель включается в цепь до выпрямителя.

Наиболее распространенным типом плавкого предохранителя является предохранитель Бозе.

В большинстве случаев в любительских выпрямителях ставятся предохранители, рассчитанные на ток 0,5 А. В случае отсутствия специального предохранителя, его можно заменить медной проволочкой диаметром 0,05 мм, в крайнем случае — 0,08 мм, или лампочкой от карманного фонаря.

329. Для чего в силовых трансформаторах делается экранирующая обмотка?

Экранирующая обмотка (один слой провода) делается для предупреждения проникновения в приемник различных помех из осветительной сети. Один конец этой обмотки заземляется, другой остается свободным. Экранирующая обмотка помещается между сетевой обмоткой и остальными обмотками силового трансформатора.

330. Что такое секционированный силовой трансформатор?

Секционированным силовым трансформатором называется такой трансформатор, у которого от сетевой обмотки сделано несколько отводов. В сеть, таким образом, можно включать различное число витков первичной обмотки. Секционирование делается для того, чтобы в случае понижения напряжения в сети можно было включать в сеть меньшее, чем нормально, число витков обмотки и тем самым поддерживать постоянство напряжения во вторичных обмотках.
