352. Можно ли пользоваться для питания приемников сетью постоянного тока с напряжением в 120 В?

Подогревные лампы, ставящиеся в сетевые приемники, требуют для питания анодов ламп напряжение не ниже 200 В.

При анодном напряжении в 120 В подогревные лампы будут работать плохо. На бариевые лампы может подаваться анодное напряжение порядка 100–120 В, и если речь идет только о питании анодов ламп приемника от сети постоянного тока указанного напряжения, то такой сетью пользоваться для приемника с бариевыми лампами можно.

353. Что значит «радиоустановка потребляет столько-то ватт»?

Каждый приемник, питающийся от осветительной сети, потребляет из этой сети некоторое количество электроэнергии. В электротехнике энергию принято измерять ваттами. Для того, чтобы узнать, сколько ватт потребляет приемник — надо напряжение осветительной сети постоянного тока помножить на силу тока, потребляемую приемником. Если, например, напряжение осветительной сети равно 120 В, а приемник потребляет 0,5 А, то энергия, потребляемая им, равна 120·0,5=60 Вт. Для сравнения энергии, расходуемой приемником, с энергией, потребляемой осветительными лампами, надо иметь в виду, что угольная осветительная лампочка берет на свечу около 3,5 Вт, экономическая лампочка берет на свечу 1,1 Вт. Мощные, так называемые полуваттные, лампы потребляют на свечу около 0,75 Вт. Таким образом, полуваттная лампа — 100 свечная расходует примерно 100·0,75=75 Вт. Хотя указанный выше метод определения потребляемой мощности в случае переменного тока не совсем точен, все же пользование им больших ошибок практически не вносит. Энергия, потребляемая приемниками от сети переменного тока, равна в среднем 40–60 Вт. Такую мощность потребляют приемники типа ЭЧС, ЭКЛ и т. д. Радиограммофон потребляет около 120 Вт.

354. Сколько платить за энергию, расходуемую радиоустановкой?

Для вычисления стоимости электроэнергии, израсходованной радиоустановкой в месяц, нужно перемножить число часов работы в день радиоустановки, число ватт потребляемой мощности и число дней месяца. Полученное число (в ваттах) преобразовать в гектоватты, для чего его нужно разделить на 100, или в киловатты (разделить на 1 000); и, наконец, полученный результат помножить на стоимость гектоватт-часа или киловатт-часа. Приводим таблицу расхода электроэнергии при питании различных радиоустановок и стоимости этой электроэнергии.

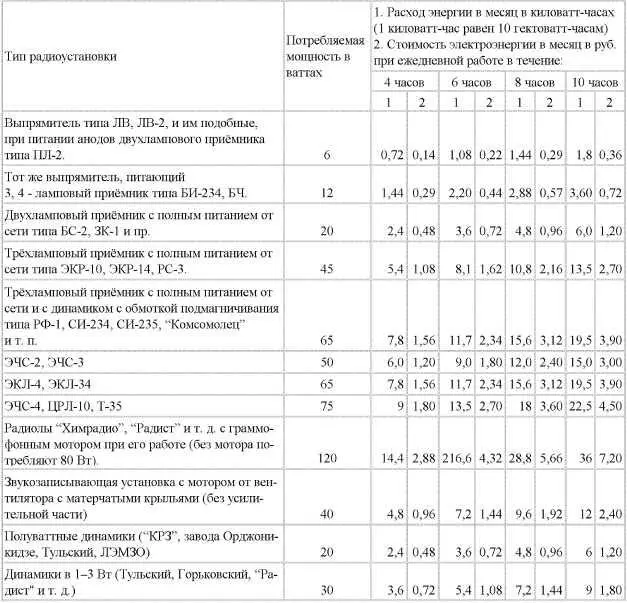

Расчет расхода электроэнергии на питание радиоприемников от сети и стоимости питания в месяц по тарифу 20 коп. за киловатт-час

Пример. Приемник ЭЧС-2 работает ежедневно с 8 до 12 часов ночи, т. е. по 4 часа, расход электроэнергии в месяц 6 кВт-ч, стоимость 6·20=1 р. 20 к.

355. Можно ли приемник, предназначенный для работы от батарей, перевести на питание от сети переменного тока?

Перевод батарейного приемника на питание от сети переменного тока осуществить возможно, но такая переделка потребует замены всех ламп, стоящих в приемнике, лампами, предназначенными для питания от переменного тока, и переделки схемы приемника. В некоторых случаях потребуется серьезная реконструкция приемника, ибо лампы, предназначенные для работы от переменного тока, дают большее усиление, чем лампы батарейные, и если приемник плохо экранирован, то, будучи переделан на работу с такими лампами, он начнет самовозбуждаться.

356. Как включить выпрямитель, рассчитанный на 120 В, в сеть переменного тока напряжением 220 В?

Проще всего это можно сделать так: выпрямитель включается не непосредственно в сеть, а через электролампу (220-вольтовую, экономическую), являющуюся в данном случае реостатом. При правильно подобранной лампе выпрямитель должен давать нормальное напряжение, а трансформатор не должен сильно перегреваться. При этом надо помнить, что сопротивление лампы тем больше, чем меньше количество свечей, даваемое ею. Подбор лампы-реостата следует начать с 15-свечной лампы.

357. Что такое источники питания?

Для работы приемника необходимо накаливать нити накала ламп и, кроме того, на аноды этих ламп необходимо давать довольно высокое напряжение, называемое анодным. Эти напряжения, служащие для накала ламп и для подачи на аноды, берутся от специальных источников тока, которые называются источниками питания.

358. Что называется первичным элементом?

Первичным элементом называется такой гальванический элемент, электродвижущая сила в котором возникает вследствие происходящих в элементе химических процессов (растворение одного из электродов элемента) и существует до тех пор, пока эти процессы не прекратятся. Все гальванические элементы, как сухие, так и водоналивные и воздушной деполяризации являются первичными (о вторичном элементе см. вопрос 370).

359. Из каких основных частей состоит первичный элемент?

В каждом первичном элементе должны быть три составные части: два твердых электрода (положительный и отрицательный) и электролит, в который погружены эти электроды. Один из этих электродов по своим химическим свойствам должен быть таким, чтобы он мог растворяться в электролите. Этот электрод будет являться отрицательным полюсом элемента. Кроме того, почти во всех первичных элементах имеется еще одна составная часть, так называемый деполяризатор (см. вопросы 362, 363).

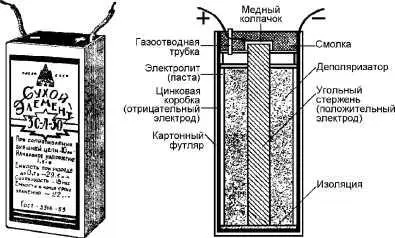

360. Что называется сухим элементом?

Как указывалось в вопросе 358, в каждом первичном элементе должен быть электролит, в котором растворяется отрицательный электрод. Так как применение жидкого электролита не всегда оказывается удобным (такой электролит быстро испаряется, элементы нельзя опрокидывать и т. п.), то в некоторых типах элементов электролит делается желеобразным. Такие элементы с желеобразным электролитом называются «сухими». Сухие элементы годны к действию непосредственно по их изготовлении и не нуждаются ни в какой дополнительной обработке.

361. Что называется водоналивным элементом?

Водоналивным элементом называется такой элемент, в котором не имеется электролита, а взамен него насыпаны вещества, являющиеся составными частями электролита. Водоналивные элементы сами по себе в сухом состоянии для работы не пригодны. Для того, чтобы привести такой элемент в работоспособное состояние, нужно залить его водой или (в зависимости от типа элемента) раствором нашатыря. Для заливания воды в элементах имеются отверстия, которые закрываются пробками. Для растворения электролита требуется некоторое время, поэтому свежезалитый элемент можно ставить на работу только через несколько часов. Точное время, необходимое для растворения электролита, всегда указывается на этикетке элемента.
