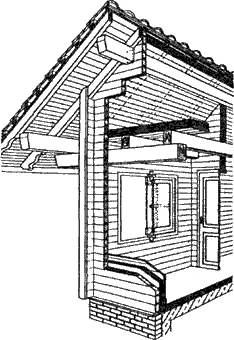

Рис. 62. Отдельно стоящая баня (аксонометрическая проекция с разрезом).

Бревенчатая стена, составленная из горизонтальных элементов, выгоднее и с эксплуатационной точки зрения, ибо такая стена вследствие благоприятного влияния нагрузок, воздействующих на нее при сооружении, лучше переносит смещение, которое происходит из-за значительного усыхания древесины или обусловлено иными причинами.

Сплачивание в одно целое бревенчатой стены при помощи канавочных шипов весьма несложно. При сооружении наружных элементов постройки паз необходимо ориентировать таким образом, чтобы в него не попали капли дождя, следовательно, чтобы канавка под шип всегда была обращена книзу.

Что касается эксплуатации внутренних элементов постройки, то с ними проблем не будет, если только стена не является габаритной стеной помещения моечной или душевой. Профиль канавочного шипа должен иметь по мере возможности скошенную форму, потому что при такой форме элементы легко стыкуются друг с другом. В противном случае, ввиду того, что во время формирования профиля деревянных элементов и при заделке может произойти скручивание деревянного элемента, идеальное сплачивание практически невозможно.

В регионах с влажным климатом и неблагоприятным воздействием погодных факторов нижние элементы бревенчатой стены необходимо либо изготовить из хвойной древесины лучшего качества, либо укладывать под нулевой ряд полосу изоляционного картона (толя).

В европейской практике разработан ряд способов для составления в одно целое блочных деревянных элементов и соединения рядов друг с другом. На стыковых поверхностях деревянных элементов при помощи специального уплотнения можно улучшить воздухонепроницаемость, то есть теплоизолирующую способность стены. С целью уплотнения раньше использовался сушеный мох, в настоящее время — полосы из различных пористых и войлочных материалов (возможно применение каких-либо материалов, имеющихся под рукой в данном конкретном месте).

Особое внимание необходимо обратить на теплоизоляцию, принимая во внимание то, что стеновая конструкция в зимний период должна выдерживать разность температур (снаружи и внутри) в 100–120 °C.

В качестве внутренней теплоизоляции бревенчатых стен в одинаковой мере годятся засыпаемый за обшивку дробленый материал и более дорогостоящая щитовая теплоизоляция.

В процессе строительства можно также изготовить монолитную теплоизоляцию, используя для этого вспениваемый материал на основе порошковой массы. Процесс приготовления очень прост: скрепляющие и несущие обшивку ригели, прибитые гвоздями к готовой бревенчатой стене, задают толщину теплоизоляции. Обшивка, прибитая гвоздями или приклеенная к ригелям, является опалубкой для вспененной теплоизоляции и вместе с тем представляет собой еще и крайнюю внутреннюю поверхность. Образовавшаяся полость заполняется вспененным материалом.

При возведении секционных или панельных саун высотный размер элементов практически равен высоте внутреннего пространства сауны, ширина же устанавливается по требованию. Поперечное сечение элементов определяется исходя из теплотехнических соображений.

В качестве фундамента для бревенчатых саун обычно используются бетонные или кирпичные столбы. Их размещают под каждым углом здания, а при больших площадях — и вдоль стен: на расстоянии 2 м друг от друга. На столбы кладут лаги. Такая конструкция обеспечит хорошую циркуляцию воздуха под баней.

Для фундамента под сауну может подойти и бетонная платформа с ленточным фундаментом.

Обычно массивные бревна удерживают конструкцию стен за счет своего веса, а тонкие требуют связки вертикальными стержнями по углам сауны. Стержни заделываются в фундамент или прикрепляются к бревнам.

Эта конструкция менее прочная и требует усиления в виде закрытого металлического профиля или трубы. Для законопачивания всех сочленений, включая углы, применяют мох, паклю, минеральную вату или стекловолокно.

Чтобы обеспечить плотное прилегание бревен, их необходимо соответствующим образом обработать. Обработка, как правило, производится вручную и требует от мастера сноровки и умения владеть стругом. Впрочем, в настоящее время круглые бревна нередко заменяются обработанными машиной деревянными брусьями.

Для защиты бревенчатой сауны от внешних неблагоприятных погодных воздействий необходимо обеспечить плотное примыкание бревен и угловых сочленений (рис. 63–71). Довольно распространено соединение бревен узлом наподобие одинарного «ласточкиного хвоста». Более прочным является двойной «ласточкин хвост», создающий жесткость угла в двух направлениях.

Рис. 63. Клешнеобразные или окрестные угловые вязки блочных стен: 1 — ровные; 2 — заглубленные.

Рис. 64. Заделка дверной коробки в стену, предназначенную для блочного строительства:

1 — бревенчатая стена; 2 — дверная коробка; 3 — наличник; 4 — деформационно-расширительный зазор, заполненный пенно-губчатой полосой.

Рис. 65. Конструкция канавочных шипов бревенчатой стены и направления ориентировки элементов: 1 — неправильно; 2 — затруднительное сплачивание (пазование) канавочных шипов; 3 — правильно.

Рис. 66. Однослойная бревенчатая стена с угловой накладкой брусьев и креплением замком с косым захватом: 1 — с сопряжением по однозубому профилю; 2 —с сопряжением по двузубому профилю.

Если бревенчатая сауна встроена в уже имеющееся каменное строение, она должна иметь хорошую вентиляцию. Желательно наличие между бревнами и каменной стеной зазора не менее 15 см, чтобы бревна «дышали».

Рис. 67. Однослойная бревенчатая стена с конструкцией вязки вкрест: 1 — из бревен круглого сечения, с круглыми заглублениями; 2 — из бревен квадратного сечения, с профильным сопряжением.

Укладка бревен осуществляется непосредственно на влагонепроницаемый слой на чистом полу, но предварительно нужно сделать цоколь или хотя бы плинтус из одного ряда кирпичей по краю. Это предохранит от возможного застоя воды и последующего гниения. Гидроизоляцию кладут на плинтус.
