Напряжение ПЧ частотой 6.5 МГц выделяется на нагрузке преобразователя частоты резисторе R1 и через пьезокерамический фильтр ZQ1 поступает на вход микросхемы DA2 тина К174УРЗ. Последняя содержит УПЧ, усилитель-ограничитель, фазоинвертор и частотный детектор, предварительный УЗЧ с электронной регулировкой громкости.
В фазоинверторе детектора работает колебательный контур L3, С21.
На резисторе R7 выделяется напряжение АПЧГ, которое поступает на варикап VD1 через цепь R16, C16, R6. С детектора сигнал поступает на вход предварительного УЗЧ. Регулировка громкости осуществляется изменением сопротивления резистора R10. С выхода этого усилителя сигнал ПЧ поступает на усилитель мощности, выполненный на операционном усилителе — микросхеме DA3 типа КР1407УД2 и двух транзисторах VT1, VT2, включенных по схеме эмиттерных повторителей.
Катушки приемника L1 и L2 бескаркасные, наматываются на оправке диаметром 3 мм. Катушка L1 содержит 7 витков с отводом от 1 витка, катушка L2 — 7 витков провода ПЭВ 0,4 мм. Катушка L3 наматывается на ферритовом сердечнике марки 400НН диаметром 2.8 мм и длиной 14 мм. Катушка L3 содержит 16 витков ПЭВ 0,3 мм, она должна с небольшим трением перемещаться по стержню. После настройки все катушки фиксируются эпоксидной смолой или герметиком. Фильтр ZQ1 — типа ФП1П86202 или любой другой на 6,5 МГц. Можно использовать и фильтры на 5,5 МГц или 10,7 МГц, но в этом случае необходимо будет изменить параметры контура L3, С21. Резистор R5 лучше взять подстроечный многооборотный. Микросхему DA3 можно заменить на КР140УД1208 или любой операционный усилитель, включенный по типовой схеме.
Настройка приемника особенностей не имеет.
При желании принимать сигнал от нескольких радиомикрофонов, разнесенных по частоте, необходимо немного доработать приемник, путем введения нескольких фиксированных настроек. Примерный вариант схемы фиксированных настроек показан на рис. 2.53.

Рис. 2.53. Схема фиксированных настроек
Из схемы можно исключить конденсаторы С4, С5, заменив их катушкой связи L4 (рис. 2.54), намотанной между витками катушки L1. Катушка L4 содержит 2 витка того же провода, что и катушка L1.

Рис. 2.54. Трансформаторная связь с микросхемой DA1
Схему приемника можно несколько упростить, использовав гибридную микросхему от канала звукового сопровождения современных цветных телевизоров типа УПЧЗ-1М или УПЧЗ-2. В составе этих блоков есть полный тракт ПЧ УКВ ЧМ приемника с промежуточной частотой 6,5 МГц. Изменение схемы представлено на рис. 2.55

Рис. 2.55. Подключение микросхемы УПЧЗ-1М
Однако следует иметь в виду, что эта схема не имеет системы АПЧГ.
Поэтому нужно принимать меры по экранировке платы, чтобы исключить влияние тела оператора на настройку приемника.
Приемник УКВ диапазона с ЧМ и низковольтным питанием
Приемник работает в диапазоне 64-108 МГц и имеет чувствительность не хуже 5 мкВ/м. Номинальное напряжение питания — 3 В.
Весь высокочастотный тракт, включая ЧМ детектор, УВЧ и гетеродин, собран на одной специализированной микросхеме DA1 типа К174ХА34. Эта микросхема представляет собой УВЧ, смеситель, гетеродин, УПЧ, усилитель-ограничитель, ЧМ детектор, системы шумопонижения и сжатия девиации частоты, которая позволяет использовать низкую промежуточную частоту 60–80 кГц. Принципиальная схема приемника приведена на рис. 2.56.

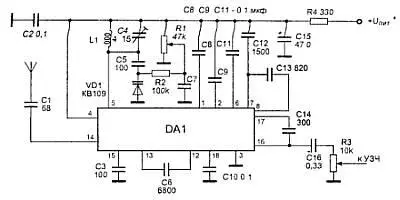

Рис. 2.56. Приемник с низковольтным питанием
Сигнал с антенны поступает на УВЧ через конденсатор C1. Частоту настройки гетеродина определяют элементы L1, С4, С5, VD1. Настройка на станции осуществляется резистором R1, изменяющим напряжение на варикапе VD1 типа КВ109.
В качестве ФПЧ используются активные RC-фильтры на операционных усилителях, внешними элементами которых являются конденсаторы С6, С8, С9, С11, С12 и С13. Сигнал звуковой частоты через конденсатор C16 поступает на регулятор громкости — резистор R3.
УЗЧ приемника может быть любым, в том числе и на микросхеме К174ХА10. Постоянные резисторы типа МЛТ-0,125. Катушка L1 бескаркасная с внутренним диаметром 3 мм. Она имеет 7 витков провода ПЭВ 0,31.
Настройка заключается в укладке диапазона подстройкой конденсатора С4.
УКВ приемник с ЧМ на специализированной микросборке КХА058
Этот приемник прост в настройке и в изготовлении, и может быть рекомендован для повторения широкому кругу читателей. Основу приемника составляет микросборка КХА058, которая содержит в своем составе гетеродин, смеситель, УПЧ, детектор. Приемник имеет чувствительность с антенного входа около 5 мкВ/м при соотношении сигнал/шум 26 дБ. Принципиальная схема приемника представлена на рис. 2 57.

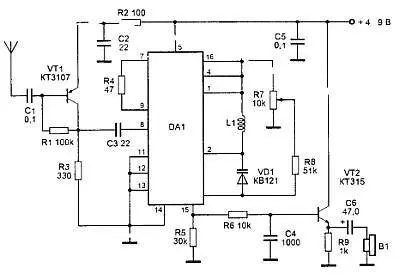

Рис. 2.57. Радиоприемник на микросборке КХА058
Сигнал с антенны поступает на вход апериодического усилителя высокой частоты, выполненного на транзисторе VT1 типа КТ3107. Усиленный сигнал через конденсатор СЗ поступает на вход микросборки DA1. В ней происходит усиление и демодуляция ЧМ сигнала принимаемой радиостанции. Частота гетеродина определяется параметрами контура L1, VD1 и конденсатора, находящегося в микросборке. Перестройка в пределах диапазона производится изменением напряжения на варикапе VD1, которое снимается с движка резистора R7. Напряжение на резистор R7 подается от внутреннего стабилизатора микросборки.
Выходное напряжение НЧ с выхода микросборки поступает на вход эмиттерного повторителя на транзисторе VT2 типа КТ315. С него сигнал подается на головные телефоны В2 или на вход УЗЧ с чувствительностью не хуже 50 мВ.
Транзистор VT1 можно заменить на КТ3128, КТ361. Транзистор VT2 — на KT3102. Вместо варикапа VD1 можно использовать КВ109, KB122, КВ123. Катушка L1 бескаркасная, намотана на оправке диаметром 3,5 мм. Катушка L1 содержит 7 витков провода ПЭВ 0,4 мм для диапазона 68–80 МГц или 3 витка — для диапазона 80-108 МГц.
Если предполагается использовать приемник для работы с одним радиомикрофоном, то можно применить фиксированную настройку.
При этом можно исключить из схемы элементы VD1, R7, R8, а параллельно катушке L1 включить подстроенный конденсатор емкостью 4-30 пФ, который позволит перекрыть весь необходимый диапазон.
