Коллектив авторов - Шпионские штучки и устройства для защиты объектов и информации

Рис. 2.62. Миниатюрный конвертер

Катушка L2 бескаркасная с внутренним диаметром 2 мм, намотана проводом ПЭВ 0,23 и содержит 6 витков. Катушка L3 намотана на корпусе подстроенного конденсатора С4 проводом ПЭВ 0,23 и содержит 10 витков с отводом от середины. Катушка L1 может быть выполнена печатным способом.

Будь вы предпринимателем-бизнесменом, работником государственного сектора, политиком или просто частным лицом, вам должно быть интересно знать, как защитить себя от утечки конфиденциальной информации, какими средствами для этого нужно пользоваться, как выявить каналы утечки этой информации. Ответ на эти и другие вопросы по защите информации вы получите в данной главе, которая имеет четыре раздела.

В первом разделе даны описания, принципы работы и настройка детекторов радиоизлучений, с помощью которых можно обнаруживать активизированные каналы утечки информации.

Второй раздел посвящен защите телефонных линий связи и непосредственно телефонных аппаратов. Телефон — неотъемлемая часть нашей жизни, по телефонным каналам идут потоки разнообразной информации, и именно поэтому важно защищать их от использования вам во вред.

Третий раздел посвящен специальным защитным устройствам. Снижающим эффективность систем получения информации по оптическим каналам.

Четвертый раздел посвящен описанию устройств, также имеющих отношение к защите информации. Это сетевые фильтры для защиты от наводок и генераторы акустического шума для контроля акустических свойств помещений.

Для разработки и осуществления мероприятий по защите вашей интеллектуальной собственности от утечки информации по техническим каналам лучше всего воспользоваться услугами квалифицированных специалистов, хорошо подготовленных в рамках данного вопроса.

Простейший детектор радиоволн

Даже если вам нечего опасаться, но вы хотели бы выяснить, не шпионит ли кто-нибудь за вами с помощью подслушивающей аппаратуры, соберите схему, показанную на рис. 3.1. Устройство представляет собой простейший детектор радиоволн со звуковой индикацией. С его помощью можно отыскать в помещении работающий микропередатчик. Детектор радиоволн чувствителен к частотам вплоть до 500 МГц. Настраивать детектор при поиске работающих передатчиков можно путем изменения длины телескопической приемной антенны.

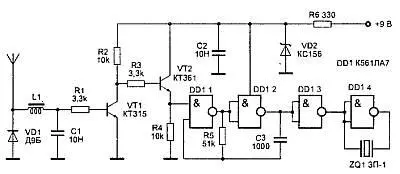

Рис. 3.1. Простейший детектор поля

Телескопическая приемная антенна воспринимает высокочастотные электромагнитные колебания в диапазоне до 500 МГц, которые затем детектируются диодом VD1 типа Д9Б. Высокочастотная составляющая сигнала отфильтровывается дросселем L1 и конденсатором С1.

Низкочастотный сигнал поступает через резистор R1 на базу транзистора VT1 типа КТ315, что приводит к открыванию последнего и, как следствие, к открыванию транзистора VT2 типа КТ361. При этом на резисторе R4 появляется положительное напряжение, близкое к напряжению питания, которое воспринимается логическим элементом DD1.1 микросхемы DD1 типа К561ЛА7 как уровень логической единицы. При этом включается генератор импульсов на элементах DD1.1, DDI.2, R5 и СЗ. С его выхода импульсы с частотой 2 кГц поступают на вход буферного каскада на элементах DD1.3, DD1.4. Нагрузкой этого каскада служит звуковой пьезокерамический преобразователь ZQ1 типа ЗП-1, который преобразует электрические колебания частотой 2 кГц в акустические. С целью увеличения громкости звучания преобразователь ZQ1 включен между входом и выходом элемента DD1.4 микросхемы DD1. Питается, детектор от источника тока напряжением 9 В через параметрический стабилизатор на элементах VD2, R6.

В детекторе используются резисторы типа МЛТ-0,125. Диод VD1 можно заменить на ГД507 или любой германиевый высокочастотный.

Транзисторы VT1 и VT2 могут быть заменены на КТ3102 и КТ3107 соответственно. Стабилитрон VD2 может быть любым с напряжением стабилизации 4,7–7,0 В. Пьезокерамический преобразователь ZQ1 можно заменить на ЗП-22.

Настраивать детектор лучше всего с использованием высокочастотного генератора. Подключите к выходу генератора изолированный провод — антенну, и параллельно ему расположите антенну детектора.

Таким образом вы слабо свяжете детектор с генератором. Исследуйте весь радиодиапазон, начиная с частоты 500 кГц и до точки, где детектор перестанет воспринимать радиоволны. Заметьте, как с изменением частоты изменяется чувствительность детектора.

Детектор поля со звуковой сигнализацией и регулировкой чувствительности

От предыдущего данное устройство отличается более высокой чувствительностью и возможностью регулировки чувствительности. Это устройство одновременно и сложнее вышеописанного. Принципиальная схема детектора приведена на рис. 3.2.

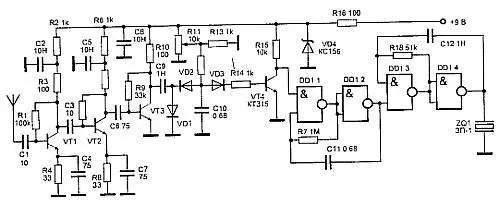

Рис. 3.2. Детектор поля со звуковой сигнализацией

Сигнал, принимаемый антенной, усиливается широкополосным трехкаскадным апериодическим усилителем высокой частоты на транзисторах VT1-VT3 типа KT3101. Усиленный сигнал с нагрузки транзистора VT3, резистора R10, через конденсатор С9 поступает на детектор, собранный по схеме удвоения напряжения на диодах VDI, VD2.

Положительное напряжение с регулятора чувствительности резистора R11 поступает на диоды VD1 и VD2 типа Д9Б. Протекание небольшого начального тока через эти диоды приводит к увеличению чувствительности детектора. Одновременно это напряжение поступает на базу транзистора VT4 типа КТ315 через диод VD3 типа Д9Б и резистор R14. Базовый ток приводит к открыванию транзистора VT4. На его коллекторе устанавливается потенциал логической единицы. При увеличении уровня сигнала на входе устройства постоянное напряжение на конденсаторе С10 уменьшается. Это ведет к закрыванию транзистора VT4. Уровень логической единицы, появляющийся на коллекторе транзистора VT4, разрешает работу генератора прямоугольных импульсов на элементах DD1.1, DD1.2, R17 и С11. Положительные импульсы частотой около 2 Гц разрешают работу генератора прямоугольных импульсов на элементах DD1.3, DD1.4, R18 к С12. С выхода этого генератора прямоугольные импульсы с частотой следования 1.5–2 кГц, промоделированные частотой 2 Гц, поступают на пьезокерамический преобразователь ZQ1 типа ЗП-1. Питание устройства осуществляется от параметрического стабилизатора на стабилитроне VD1 типа КС156 и резисторе R16.
