2. Используются определенные недостатки конструкций телефонных аппаратов для получения информации.

3. Производится внешнее воздействие на телефонный аппарат, при котором возникает канал утечки.

Первый случай описан подробно в гл. 1. Ниже приводятся схемы защиты телефонных аппаратов и линий связи.

Защита звонковой цепи

Причиной появления канала утечки информации являются электроакустические преобразования. При разговоре в помещении акустические колебания воздействуют на маятник тонка, соединенного с якорем электромагнитного реле. Под воздействием звуковых сигналов якорь совершает микроколебания, что, в свою очередь, вызывает колебания якорных пластин в электромагнитном ноле катушек, следствием чего становится появление микротоков, промодулированных звуком. Амплитуда ЭДС, наводимой в линии, для некоторых типов телефонных аппаратов может достигать нескольких милливольт. Для приема используется низкочастотный усилитель с частотным диапазоном 300-3500 Гц, который подключается к абонентской линии.

Для защиты от такого канала утечки информации используется схема, представленная на рис. 3.6.

Рис 3.6. Защита звонковой цепи

Два кремниевых диода VD1 и VD2 включены встречно-параллельно в цепь звонка телефонного аппарата В1. Они образуют зону нечувствительности для микро-ЭДС. Это объясняется тем, что в интервале 0–0,65 В диод обладает большим внутренним сопротивлением (вольт-амперная характеристика диодов представлена на рис. 3.7).

Рис. 3.7. Вольт-амперная характеристика диодов

Поэтому низкочастотные токи, наводимые в схеме аппарата, не пройдут в линию. В то же время звуковой сигнал абонента и напряжение вызова свободно "проходят" через диоды, так как их амплитуда превышает порог открывания диодов VD1, VD2. Резистор R1 является дополнительным шумящим элементом.

Подобная схема, включенная последовательно в линию связи, подавляет микро-ЭДС катушки на 40–50 дБ.

Вместо указанных на схеме диодов можно использовать диоды Д226, КД105, КД102.

Защита микрофонной цепи

Этот вариант получения информации связан с явлением так называемого высокочастотного навязывания. При этом относительно общего корпуса на один провод подается высокочастотное колебание (частотой более 150 кГц). Через элементы схемы телефонного аппарата, даже если трубка не снята, высокочастотные колебания поступают на микрофон, где и модулируются звуковыми колебаниями. Прием информации производится относительно общего корпуса через второй провод линии.

Амплитудный детектор позволяет выделить низкочастотную огибающую для дальнейшего усиления и записи. Схема защиты телефонного аппарата от этого метода съема информации представлена на рис. 3.8.

Рис. 3.8. Защита микрофона

Так как модулирующим элементом является микрофон M1 телефонного аппарата, то для его защиты достаточно подключить параллельно микрофону M1 конденсатор C1 емкостью 0,01-0,05 мкФ. При этом конденсатор С1 шунтирует по высокой частоте микрофонный капсюль M1. Глубина модуляции высокочастотных колебаний уменьшается более чем в 10000 раз, что делает практически невозможной дальнейшую демодуляцию.

Комплексная схема защиты

Эта схема представляет собой сочетание приведенных ранее двух схем. Кроме конденсаторов и резисторов схема, представленная на рис. 3.9, содержит катушки индуктивности.

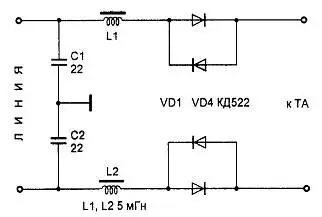

Рис. 3.9. Комплексная схема зашиты

Диоды VD1-VD4, включенные встречно-параллельно, защищают звонковую цепь телефона. Конденсаторы и катушки образуют фильтры C1, L1 и С2, L2 для подавления напряжений высокой частоты.

Детали монтируются в отдельном корпусе навесным монтажом.

Устройство не нуждается в настройке. Однако оно не защищает пользователя от непосредственного подслушивания путем прямого подключения в линию.

Кроме рассмотренной схемы существует и ряд других, которые по своим характеристикам близки к ранее описанным устройствам. Ниже приведены схемы (рис. 3.10), предназначенные для комплексной защиты телефонных аппаратов и линий связи и часто используемые в практической деятельности.

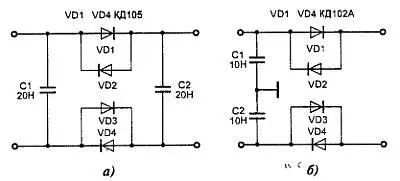

Рис. 3.10. Схемы комплексной защиты

Световой анализатор телефонной линии

Данное устройство является простейшим индикатором наличия подслушивающих устройств Оно устанавливается на предварительно проверенной телефонной линии. Питание осуществляется от телефонной линии. При наличии любых несанкционированных подключений различных устройств, питающихся от телефонной линии, выдается сигнал тревоги (включается красный светодиод). Схема такого устройства приведена на рис. 3.11.

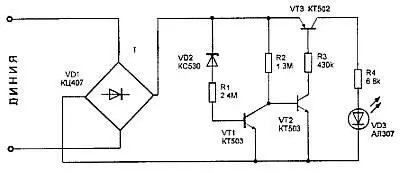

Рис. 3.11. Анализатор телефонное линии

Устройство состоит из анализатора линии, собранного на стабилитроне VD2 типа КС530 и транзисторе VT1 типа КТ503, и усилителя тока, собранного на транзисторах VT2 и VT3 типа КТ503 и КТ502, соответственно. К выходу усилителя через ограничительный резистор R4 подключен светодиод VD3 типа АЛ307. Выпрямительный мост VD1 типа KЦ407 обеспечивает требуемую полярность питания устройства независимо от подключения его к телефонной сети.

При свободной линии постоянное напряжение в ней около 60 В. Стабилитрон VD2 "пробивается" (открывается), и в базу транзистора VT1 подается через ограничительный резистор R1 управляющий ток.

Открытый и насыщенный транзистор VT1 шунтирует вход каскада на транзисторе VT2, поэтому усилитель тока закрыт и светодиод VD3 погашен.

При подключении в линию посторонних устройств напряжение в линии падает и ток, протекающий через стабилитрон VD2, уменьшается (вплоть до закрытия последнего).

Транзистор VT1 закрывается, а в базу транзистора VT2 через резистор R2 подается управляющий ток. Усилитель открывается и светодиод VD3 включается.

Индикатор линии на микросхеме

Индикатор устанавливается в корпус телефонного аппарата и питается от телефонной линии. Он индицирует несанкционированное подключение к линии в момент ведения разговора, т. е. когда трубка снята с рычага телефона. Принципиальная схема индикатора приведена на рис. 3.12.
