Существуют аналогичные приборы, реагирующие дополнительно на близкие радиопередатчики. В третьей главе этой книги приведены принципиальные схемы некоторых из устройств защиты телефонных линий и даны рекомендации по их настройке

Из активных средств поиска подслушивающей аппаратуры на рынке России представлены в основном так называемые нелинейные локаторы. Принцип действия таких устройств основан на том факте, что при облучении радиоэлектронных устройств, содержащих нелинейные элементы, такие как диоды, транзисторы и т. д. происходит отражение сигнала на высших кратных гармониках. Отраженные сигналы регистрируются локатором независимо от режима работы радиоэлектронного устройства (включено-выключено) Внешний вид одного из таких локаторов изображен на рис. 5.10 локаторов: "Переход", характеристики одного из таких локаторов Циклон.

Рис. 5.10. Нелинейный локатор

Частота излучения……………….680 МГц

Чувствительность приемника….110 дБ

Мощность излучения…………….от 50 до 300 Вт

Частота приемника……………….1360 МГц (2-я гармоника)

Индикация………………………….звуковая

Обнаружение устройств:

— в железобетонных стенах……..до 50 см

— в кирпичных или деревянных…до 70 см

Точность обнаружения миниатюрных объектов…2 см

Глубина регулировки чувствительности………..30 дБ

Потребляемая мощность……….16 Вт

Вес 2.5 кг

Для поиска мест подключения к телефонной линии используется т. н. "кабельный радар", позволяющий определить расстояние до подозрительного места в телефонной линии. В линию посылается импульс, который должен отразиться от неоднородности линии, возникающей в месте подключения.

В России существует серия подобной аппаратуры: Р5-1А, Р5-5, Р5-8, Р5-9, Р5-10, Р5-13, Р5-13/1, ИКЛ-5. Характеристики исследуемой линии вычерчиваются на экране электроннолучевой трубки. В качестве примера рассмотрим измеритель неоднородностей кабеля Р5-9.

В наличии три диапазона измеряемых расстояний: 0 — 100 м; 0 — 1000 м; 0 — 10000 м.

Погрешность измерений составляет около 1 % от предельного значения поддиапазона. Длительность зондирующего импульса может составлять до 30, 100, 500, 2000 мс. Амплитуда зондирующего сигнала составляет от 10 до 30 В. Габариты — 213x310x455 мм, вес — 12.5 кг, питание от сети или встроенных аккумуляторов. Этот прибор обеспечивает измерения на кабелях различных типов с волновым сопротивлением от 10 до 10000 Ом, длиной до 10 км при максимальном затухании отраженною сигнала — 50 дБ. Разрешающая способность позволяет проводить измерения расстояния до неоднородности на участках кабеля начиная с 1–1,5 м. По форме, полярности и относительной величине отражения импульсов можно оценить характер неоднородностей и их величину (изменение размера сечения, параметров диэлектрического заполнения и т. д.). Более современный измеритель неоднородностей телефонных линий Р5-13 отличается улучшенными эксплутационными характеристиками (вес 9 кг, габариты 120х304х350 мм) и бóльшим удобством в работе. Импортные приборы аналогичного назначения по своим возможностям существенно не отличаются от отечественных аналогов, однако их сервисные функции значительно лучше: возможно подключение персонального компьютера со специальным программным обеспечением. Для сравнения приведем основные характеристики германского прибора "Дигифлекс Т 12/3":

диапазон измерений…….500 м, 1 км, 2 км, 5 км, 10 км, 20 км;

динамический диапазон…> 90 дБ;

память, рефлексорограмм…10

длительность импульсов….50, 100, 200, 500, 1000, 2000;

дисплей……………………контрастный, жидкокристаллический с разрешением 128x256;

габариты….255x155x250 мм.

Существуют приборы, производящие анализ телефонной линии с использованием нелинейной локации, но они не получили широкого распространения в связи со сложностью работы и неоднозначностью результатов.

Внешний вид одного из таких приборов приведен на рис. 5.11.

Рис. 5.11. Нелинейный детектор коммуникаций

Для активной защиты от взаимных индуктивных наводок в совместно проложенных телефонных проводах используются специальные генераторы шума. Эти приборы производят линейное зашумление совместно проложенных телефонных линий в диапазонах звуковых частот (50-20000 Гц). Характеристики некоторых генераторов приведены в табл. 5.2.

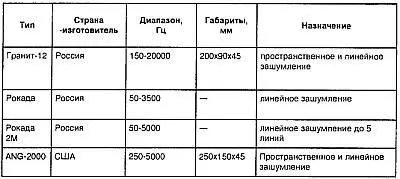

Таблица 5.2. Генераторы зашумления

Наиболее эффективной мерой защиты информации является использование криптографических методов. В настоящее время используются два основных метода шифрования — аналоговый и цифровой. Устройства, представленные на рынке и реализующие функцию шифрования, получили название скремблеров. Основное применение скремблеры находят при защите информации, передаваемой по телефонным (в том числе сотовым) линиям.

При аналоговом скремблировании реализуются, как правило, два основных способа шифрования: частотные или временные перестановки. При том и другом способе характеристики передаваемого сигнала (речи) меняются таким образом, что сигнал, выделенный с помощью обычного телефонного аппарата, становится неразборчивым, но занимает ту же частотную полосу, что позволяет его передавать по линиям связи в обычном режиме. При частотном скремблировании с помощью частотных фильтров вся полоса стандартного телефонного сигнала дробится на какое-то число частотных полос. Эти частотные интервалы перемешиваются затем в заданном порядке, например, по закону псевдослучайной последовательности. Такой порядок перемешивания носит название ключа. Скорость перемешивания от 2 до 16 циклов в секунду. В случае временных перестановок речь дробится на равные временные интервалы, которые затем также в порядке, определяемом ключом, перемешиваются.

На приемном конце с помощью известного ключа производятся обратные преобразования. Наиболее высокий уровень закрытия получается при использовании одновременно обоих способов, т. е. частотных и временных перестановок.

К преимуществам аналогового способа шифрования следует отнести его сравнительную простоту и меньшую стоимость подобных устройств по сравнению с приборами; реализующими функцию защиты цифровым способом, а также малые габариты. Главным недостатком аналогового способа защиты является его меньшая стойкость к дешифровке. При выборе аналогового скремблера следует обращать внимание на сложность ключей и преобразований, применяемых в его системе шифрования. Стойкость аналоговых сигналов к дешифровке составляет у разных скремблеров от нескольких часов до нескольких дней. Один из подобных скремблеров, выполненный в виде насадки к телефонной трубке, изображен на рис. 5.12.
