r — радиус трубы, см .

Удельное сопротивление наиболее часто встречающихся грунтов приведено в табл. 5.4.

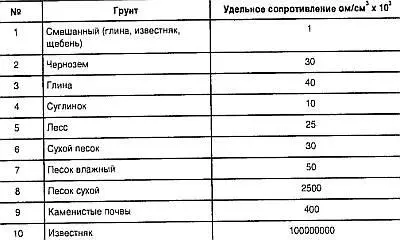

Таблица 5.4. Удельное сопротивление грунтов

Постановщики помех различного вида и диапазона являются эффективными устройствами для защиты переговоров от подслушивания, а также для глушения радиомикрофонов и зашумлення проводных линий. На рынке России эти устройства представлены почти исключительно генераторами шума радио- и звукового диапазонов, а также их комбинациями.

В каталогах ведущих фирм не представлены постановщики помех инфракрасного и СВЧ диапазонов. Это связано также с тем, что передатчики и приемники этих диапазонов имеют острую диаграмму направленности, и, чтобы подавить сигнал передатчиков этих диапазонов, постановщик помехи должен точно угадать расположение приемного устройства, иначе помеха будет малоэффективна. Из сказанного очевидно, что чем более направленными антеннами обладают радиомикрофоны и их приемные устройства, тем труднее поставить против них помеху. Кроме того, при том же уровне сигнала такие радиолинии обладают большей дальностью действия.

Сигналы помехи радиодиапазона принято делить на заградительные и прицельные. Заградительная помеха ставится на весь диапазон частот, в котором предполагается работа радиопередатчика, а прицельная — точно на частоте этого радиопередающего устройства.

Спектр сигнала заградительной помехи носит, как правило, шумовой пли псевдошумовой характер. Это могут быть генераторы на газоразрядной шумовой трубке, на шумовом диоде, на тепловом источнике шума и т. д. В последнее время все чаще используются импульсные сигналы, носящие псевдослучайный характер.

Многие специалисты скептически относятся к возможности эффективной постановки заградительной помехи против передатчиков коммерческой разведки. Это связано прежде всего с тем, что необходимо поставить помеху в очень большом диапазоне частот, приблизительно от 20 МГц до 1 ГГц, и это значит, что передатчик помех должен иметь неприемлемо большую мощность для помещений, в которых находятся люди. Тем не менее, в каталогах ведущих фирм присутствуют такие устройства. Например, отечественный портативный генератор шума радиодиапазона Г-1, который закрывает полосу от 50 до 450 МГц и имеет мощность от аккумуляторов 1,5 Вт, от сети — 3 Вт. Такой генератор может работать от внутренних аккумуляторов в течение одного часа.

Более эффективными представляются устройства, ставящие прицельную помеху. Схема такого постановщика помехи изображена на рис. 5.13.

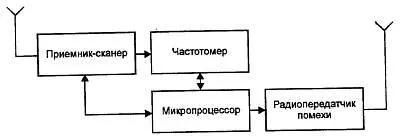

Рис. 5.13 Структурная схема постановщика прицельной помехи

Постановщик помехи работает в автоматическом режиме. Приемник-сканер сканирует весь радиодиапазон, частотомер измеряет частоты обнаруженных радиопередатчиков, микропроцессор анализирует поступающие данные, сравнивая их с записанными в память, и при появлении не внесенных в память сигналов дает команду радиопередатчику на постановку прицельной помехи. Вид такого программно-аппаратного комплекса представлен на рис. 5.14.

Рис. 5.14. Программно-аппаратный комплекс постановки прицельной помехи

Естественно, что недостатком такого устройства является намного более высокая стоимость.

Существуют генераторы помехи, предназначенные для защиты от утечки информации по каналам побочных электромагнитных излучений от электронно-вычислительной техники. Поскольку спектр побочных излучений в основном заранее известен, то нетрудно рассчитать и спектр постановщика помехи.

Один из примеров такого устройства отечественный стационарный генератор шума "Гном-3".

Уровень выходного сигнала на выходных разъемах генератора в диапазонах частот:

от 10 кГц до 150 кГц……………….не менее 70 дБ;

от 150 кГц до 30 кГц………………не менее 70 дБ;

от 30 МГц до 400 кГц………………не менее 75 дБ;

от 400 МГц до 1 ГГц………………..не менее 45 дБ.

Наибольшее распространение получили постановщики помех акустического диапазона. Эти относительно простые и недорогие устройства создают пространственное зашумление в основном спектре звуковых частот, что обеспечивает маскировку разговора и снижает эффективность устройств подслушивания, Наибольшую эффективность дают устройства, вибраторы которых устанавливаются по периметру всего помещения, в том числе на пол, потолок, стены, вентиляционные отверстия и т. д. Для примера опишем несколько таких устройств.

Акустический генератор шума ANG-2000

ANG-2000 подавляет шумовым сигналом такие подслушивающие приборы, как:

— проводные микрофоны, вмонтированные в стену:

— контактные (стетоскопы);

— направленные микрофоны;

— радиопередатчики;

— лазерные устройства подслушивания через оконное стекло.

Это достигается специально разработанным устройством, генерирующим шум и защищающим речь от прослушивания. ANG-2000 является устройством, дополняющим другие специальные средства защиты, а также может использоваться самостоятельно для обеспечения круговой защиты помещений от прослушивания.

В комплект генератора ANG-2000 входят разнообразные акустические преобразователи (адаптеры) для двойных стен, потолков, окон, водопроводно-канализационной сети, вентиляционных каналов и т. д.

Технические характеристики:

— диапазон частот………широкополосный шум 250 Гц — 5 кГц

— выходное напряжение….от 0 до 14 В

— вес………………………1,4 кг

— размеры………………..43x152x254 мм

— питание…………………от сети

Преобразователь:

— размеры…………101x38 мм

— вес……………….0,906 кг

Стационарный генератор акустического шума АД-24

Внешний вид стационарного генератора акустического шума, размещенного в чемоданчике, изображен на рис. 5.15.

Рис. 5.15. Генератор акустического шума АД-24

Этот прибор представляет собой профессиональную систему зашумления для больших помещений. К генератору подключаются вибраторы, устанавливаемые на пол, потолок, стены. Число вибраторов зависит от размеров помещения. Питание от сети.

Генератор белого шума Г-002 (Россия)

Излучает так называемый "белый шум" в основном спектре звуковых частот. Г-002 эффективен, в первую очередь, благодаря воздействию непосредственно на входные низкочастотные тракты подслушивающих устройств. Компактный корпус, эстетичный внешний вид, питание как от сети 220 В, так и от встроенной батареи наряду с простотой использования делают Г-002 полезным не только для профессионалов, но и для широкого круга лиц, не связанных с подобного рода техникой. Цена такого прибора около 110 $.
