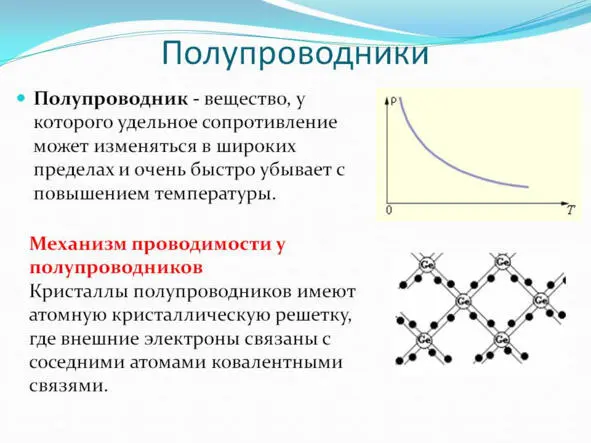

Проводимость полупроводников сильно зависит от температуры. Вблизи температуры абсолютного нуля полупроводники имеют свойства диэлектриков.

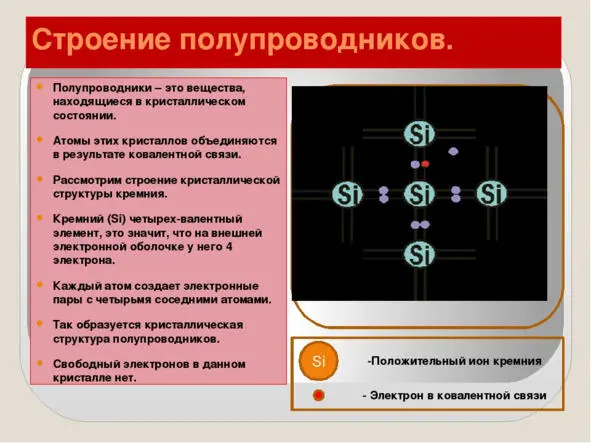

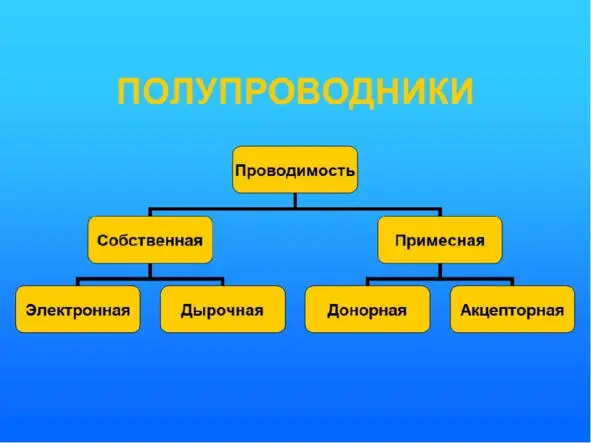

Полупроводники характеризуются как свойствами проводников, так и диэлектриков. В полупроводниковых кристаллах атомы устанавливают ковалентные связи (то есть, один электрон в кристалле кремния связан двумя атомами), электронам необходим уровень внутренней энергии для высвобождения из атома (1,76⋅10—19 Дж против 11,2⋅10—19 Дж, чем и характеризуется отличие между полупроводниками и диэлектриками). Эта энергия появляется в них при повышении температуры (например, при комнатной температуре уровень энергии теплового движения атомов равняется 0,04⋅10—19 Дж), и отдельные электроны получают энергию для отрыва от ядра. С ростом температуры число свободных электронов и дырок увеличивается, поэтому в полупроводнике, не содержащем примесей, удельное электрическое сопротивление уменьшается. Условно принято считать полупроводниками элементы с энергией связи электронов меньшей, чем 1,5—2 эВ. Электронно-дырочный механизм проводимости проявляется у собственных (то есть без примесей) полупроводников. Он называется собственной электрической проводимостью полупроводников.

Электронные полупроводники (n-типа)

Полупроводник n-типа

Термин «n-тип» происходит от слова «negative», обозначающего отрицательный заряд основных носителей. Этот вид полупроводников имеет примесную природу. В четырёхвалентный полупроводник (например, кремний) добавляют примесь пятивалентного полупроводника (например, мышьяка). В процессе взаимодействия каждый атом примеси вступает в ковалентную связь с атомами кремния. Однако для пятого электрона атома мышьяка нет места в насыщенных валентных связях, и он переходит на дальнюю электронную оболочку. Там для отрыва электрона от атома нужно меньшее количество энергии. Электрон отрывается и превращается в свободный. В данном случае перенос заряда осуществляется электроном, а не дыркой, то есть данный вид полупроводников проводит электрический ток подобно металлам. Примеси, которые добавляют в полупроводники, вследствие чего они превращаются в полупроводники n-типа, называются донорным

Дио́д (от др.-греч. δις [1] – два и – от окончания -од термина электрод; букв. «двухэлектродный»; корень -од происходит от др.-греч. ὁδός «путь» [2]) – двухэлектродный электронный компонент, обладающий различной электрической проводимостью в зависимости от полярности приложенного к диоду напряжения. Диоды обладают нелинейной вольт-амперной характеристикой, но в отличие от ламп накаливания и терморезисторов, у диодов она несимметрична.

Электроды диода носят названия анод и катод. У большинства диодов (электровакуумных диодов, выпрямительных полупроводниковых диодов) при приложении прямого напряжения (то есть анод имеет положительный потенциал относительно катода) диод открыт (через диод течёт прямой ток, диод имеет малое сопротивление). Напротив, если к диоду приложено обратное напряжение (катод имеет положительный потенциал относительно анода), то диод закрыт (сопротивление диода велико, обратный ток мал, и может считаться равным нулю во многих практических случаях).

Развитие диодов началось в третьей четверти XIX века сразу по двум направлениям: в 1873 году британский учёный Ф. Гутри обнаружил, что отрицательно заряженный шар электроскопа при его сильном накаливании теряет заряд, но если его зарядить положительно, то заряд не теряется. Объяснить это явления в то время не могли. Это явление вызвано термоэлектронной эмиссией и затем использовалось в электровакуумных диодах с накаливаемым катодом. Термоэлектронная эмиссия были заново открыта 13 февраля 1880 года Томасом Эдисоном в его опытах по продлению срока службы накаливаемой нити в лампах накаливания, и затем, в 1883 году, запатентовано им (патент США №307031). Однако Эдисон в дальнейшем его не изучал.

Впервые диод с термоэлектронной эмиссией был запатентован в Британии Джоном Амброзом Флемингом (научным советником компании Маркони и бывшим сотрудником Эдисона) 16 ноября 1904 года (патент США №803684 от ноября 1905 года).

В 1874 году немецкий учёный Карл Фердинанд Браун открыл выпрямляющие свойства кристаллических диодов, а в 1899 году Браун запатентовал кристаллический выпрямитель. Джэдиш Чандра Боус развил далее открытие Брауна в устройство, применимое для приёма радиоволн. Около 1900 года Гринлиф Пикард создал первый радиоприёмник на кристаллическом диоде. 20 ноября 1906 года Пикард запатентовал кремниевый кристаллический детектор (патент США №836531).

Диоды бывают электровакуумные (кенотроны), газонаполненные (газотроны, игнитроны, стабилитроны коронного и тлеющего разряда), полупроводниковые и др. В настоящее время в подавляющем большинстве случаев применяются полупроводниковые диоды.

Полупроводниковый диод состоит либо из полупроводников p-типа и n-типа (полупроводников с разным типом примесной проводимости), либо из полупроводника и металла (диод Шоттки). Контакт между полупроводниками называется p-n переходом и проводит ток в одном направлении (обладает односторонней проводимостью). Некоторые типы полупроводниковых диодов не имеют p-n-перехода, например, диоды Ганна.

Электровакуумные диоды представляют собой вакуумированный баллон с двумя электродами, один из – катод – подогревается током, получаемым из специальной электрической цепи накала. При накале катода возникает термоэлектронная эмиссия и часть электронов покидает поверхность катода. Если к другому электроду – аноду – приложить положительное относительно катода напряжение, то под действием электрического поля электроны начнут двигаться к аноду создавая ток. Если к аноду приложить отрицательное напряжение, то электроны будут отталкиваться от анода и тока не будет.

Стабилитрон (диод Зенера) – диод, работающий в режиме обратимого пробоя p-n-перехода при приложении обратного напряжения. Используются для стабилизации напряжения.

Туннельный диод (диод Лео Эсаки) – диод, в котором используются квантовомеханические эффекты. На вольт-амперной характеристике имеет область так называемого отрицательного дифференциального сопротивления. Применяются в усилителях, генераторах и пр.
