Загрузка исходного и выгрузка дробленного материала происходят в непрерывном режиме.

Различают валковые дробилки с одной или двумя подвижными валками. Конструктивно отличаются размерами и наличием зубьев. Крупность помола регулируется зазором между валками.

Рис. 1.3. Принцип работы валковой дробилки.

Применяют для материалов средней и высокой прочности.

Принцип работы ротора дробилки самоизмельчения похож на садовую вращающуюся «поливалку».

Дробилка состоит (рис. 1.4) из ротора и неподвижного корпуса.

Исходный материал разделяется на два потока, один пускается по стенкам бочкообразного корпуса, а другой с помощью ротора с высокой скоростью «выстреливает» из центра к стенкам. В результате происходит удар материала о материал и его последующее разрушение.

Дробилка самоизмельчения работает в непрерывном режиме.

Конструктивно дробилки самоизмельчения отличаются геометрией и скоростями движения материала. Крупность помола регулируется скоростью вращения ротора.

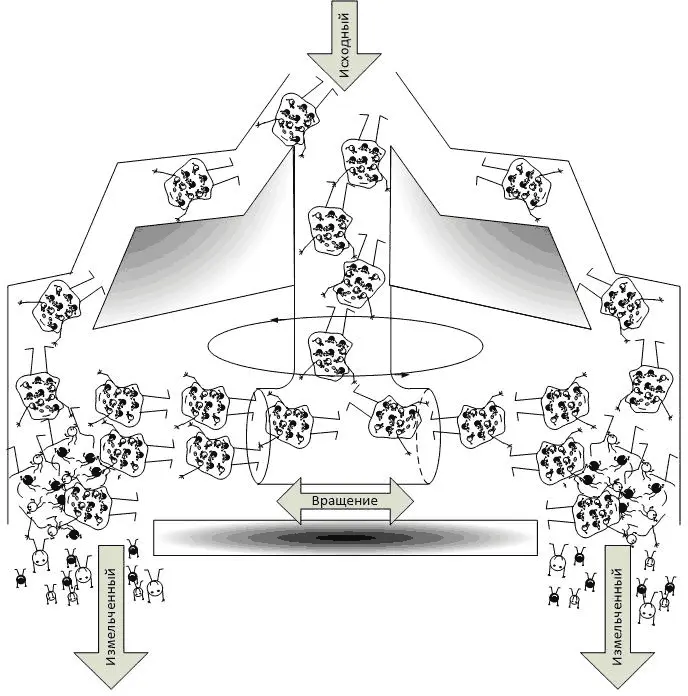

Рис. 1.4. Принцип работы дробилки самоизмельчения.

Применяют для материалов малой и средней прочности.

Дробилки состоит (рис. 1.5) из ротора и неподвижного корпуса. Ротор у роторной дробилки представляет собой неподвижно закрепленные на валу ряды стержней (пальцев). Конструкция молотковой дробилки аналогична, за исключением того, что стержни (молотки) подвижно крепятся с помощью нескольких звеньев цепи.

Когда частица попадает под удар пальца или молотка в дробилках происходит её разрушение.

Загрузка исходного и выгрузка дробленного материала происходят в непрерывном режиме.

Крупность помола регулируется скоростью вращения ротора.

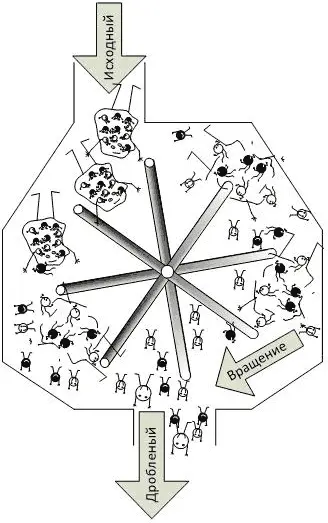

Рис. 1.5. Принцип работы роторной и молотковой дробилок.

Технологически роторная и молотковая дробилки отличаются интенсивностью разрушения: в случае необходимости мелкого дробления материала малой прочности обычно применяют первую; если есть нежелание переизмельчить материал, применяют молотковую. Так как удар в роторной дробилке наносится весом пальца и инерцией вращения вала, а в молотковой – исключительно весом молотка.

Применяется для минералов высокой прочности.

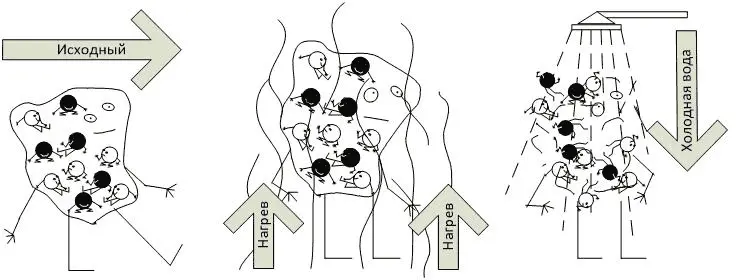

Рис. 1.6. Принцип разрушения перепадом температур.

Суть метода заключается в нагреве вещества в печи или трением частиц минерала друг о друга, с последующим резким охлаждением водой с температурой, близкой к нулю. При нагреве происходит расширение кристаллической структуры минерала, а при резком охлаждении – кратное ослабление прочности, образование трещин и разрушение.

Применяется для минералов с пустотами внутри частиц (губкообразные или трещиноватые) и не высокой прочности.

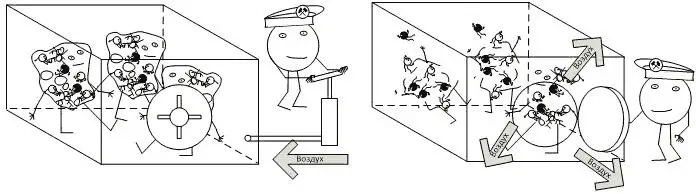

Рис. 1.7. Принцип вакуумного разрушения.

Процесс разрушения проходит в два этапа: сначала в прочный герметичный контейнер загружается минерал и накачивают воздух для повышения давления, кратно больше атмосферного. Для выравнивая давления внутри пор минерала и давлением внутри контейнера выдерживают несколько часов. На втором этапе – контейнер резко открывают, при этом происходит резкий перепад давления между внутренними порами минерала и атмосферным, в результате чего полезное ископаемое разрывает изнутри.

Данный метод дорог в применении и подходит только для малой доли полезных ископаемых.

Измельчение является ключевым процессом в целом ряде производств: строительство, пищевая промышленность, химическое производство. В горном деле применяется на конечных операциях разрушения материала.

Условная технологическая задача: измельчить «песок» в «муку».

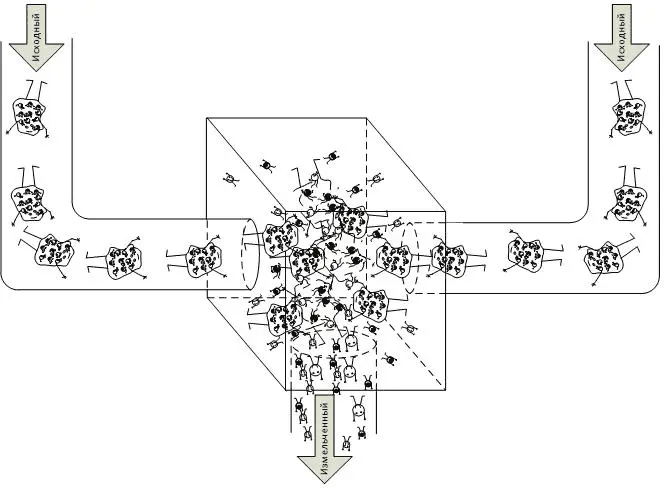

Рис. 1.8. Принцип работы струйной мельницы.

Применяют для материалов средней и высокой прочности, так как для малопрочного материала характерна деформация при ударе без разрушения и слипание частиц.

Принцип работы струйной мельницы можно представить как если два фена (только воздух несет еще и частицы песка) направить навстречу друг другу.

Струйная мельница состоит (рис. 1.8) компрессора (двух), создающего мощный, транспортирующий материал, поток воздуха, воздуховодов и камеры измельчения. Струи и частицы сталкиваются «в лоб» и происходит процесс разрушения материала.

Струйная мельница работает в непрерывном режиме.

Конструктивно данные мельницы отличаются геометрией и скоростями движения материала. Могут конструктивно иметь два соударяющихся потока или одни поток, бьющийся об отбойную плиту.

Крупность помола регулируется скоростью движения воздуха.

Применяют для любых материалов. Является основным измельчающим процессом.

Принцип работы шаровой мельницы можно представить в виде лежащей на боку бочке, если в нее положить камешки и железные шары (мелящие тела), а после столкнуть бочку с горы. Вращение от спуска передастся шарам, и они будут разрушать камешки.

Шаровая мельница состоит (рис. 1.9) привода, цилиндрического и лежащего на боку корпуса, устройства досыпки новых мелящих тел. Процесс разрушения может происходить в трех режимах: каскадном, когда мелящие тела перекатываются без полета по «днищу» корпуса, водопадном, в случае появления участка полета и смешанном.

При каскадном режиме разрушение происходит за счет истирания материала мелющими телами. При водопадном – добавляется к истиранию момент удара мелющими телами при падении.

В качестве мелящих тел могут использоваться металлические или керамические шары, полнотелые «бочонки», подобранные куски прочной породы.

Шаровая мельница обычно работает в периодическом режиме.

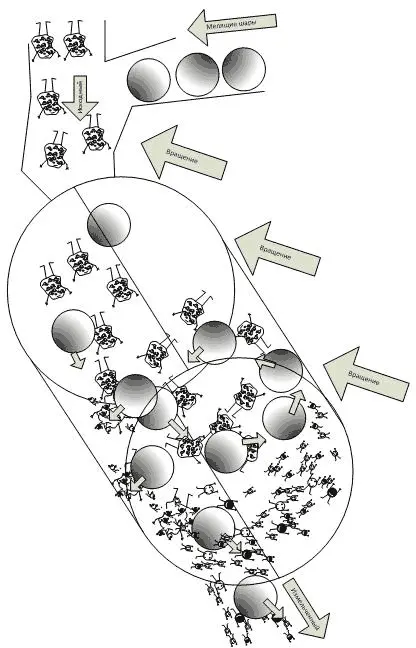

Рис. 1.9. Принцип работы шаровой мельницы.
