Инерционные грохоты по сочетанию частоты колебаний решета и материала подразделяются на дорезонансные (частота колебаний решета больше чем материала), резонансные (равны) и зарезонансные или высокочастотные. Для последних характерно наличие двойного колебательного контура: обычный дорезонансный грохот трясет короб, в котором находится еще один дорезонансный грохот. Частоты колебаний этих двух грохотов подбираются таким образом, чтобы их суммарная частота была больше, чем у материала.

Просеивающая поверхность наиболее часто формируется способами, показанными на рис. 1.16. Колосниковое решето набирается из параллельных колосков, струнное напоминает арфу, шпальтовое собирается из колосниковых ячеек, перфорированное может иметь отверстия любой нужной формы и взаимного расположения, плетеное аналогично сетке-рабице, штампованное шпальтовое производится из резины или полиуретана под действием высокого давления, также решето может быть сварным, быть результатом наложения нескольких сит (просеивающее на несущее).

Грохоты могут быть подвижными и неподвижными.

Наиболее часто употребляемые материалы для создания просеивающих поверхностей: сталь, резина, полиуретан, карбиды, и их комбинации.

Частицы просеиваемого материала в зависимости от собственного диаметра могут быть «легкими», «трудными» и «затрудняющими», как показано на рис. 1.17.

«Легкие» зерна диаметром меньше примерно 75 % от диаметра ячейки решета, т. е. свободно просеиваются. «Трудные» зерна диаметром от 75 до 99 % от диаметра ячейки решета. «Затрудняющие» зерна примерно равны отверстию ячейки решета, склонны к застреванию и уменьшают рабочую площадь грохота.

Мелкие частицы условного размера меньше 1 мм называются «шлам», для антрацита – «штыб», разница возникла исторически из-за разного звучания одного и того же слова соответственно на английском и немецком языках, так как развитием угольной отрасли занимались английские специалисты, а антрацитовой – немецкие.

Как показано на рис. 1.17., мелкие частицы, содержащиеся в исходном (рядовом) угле называются первичным, а образованные при обработке на фабрике – вторичным шламом.

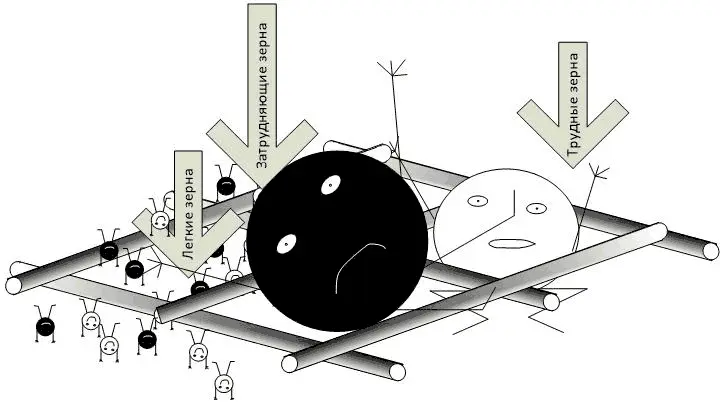

Рис. 1.17. Легкие, трудные и затрудняющие зерна.

При грохочении происходят следующие эффекты, показанные на рис. 1.18:

– снижение эффективности грохочения из-за влажности материала, вызванное слипанием мокрых частиц, а также комкованием илов и глин;

– шламообразование, процесс, вызванный разрушением частиц при соударении и ударах о решето;

– с ростом содержания влаги до состояния густой пульпы происходит повышение эффективности грохочения;

– кривая зависимости эффективности грохочения от влажности материала уменьшается до нуля и возрастает симметрично;

– значение эффективности в критических точках зависит от вида полезного ископаемого, данные на рис. 1.16 приведены для угля и антрацита.

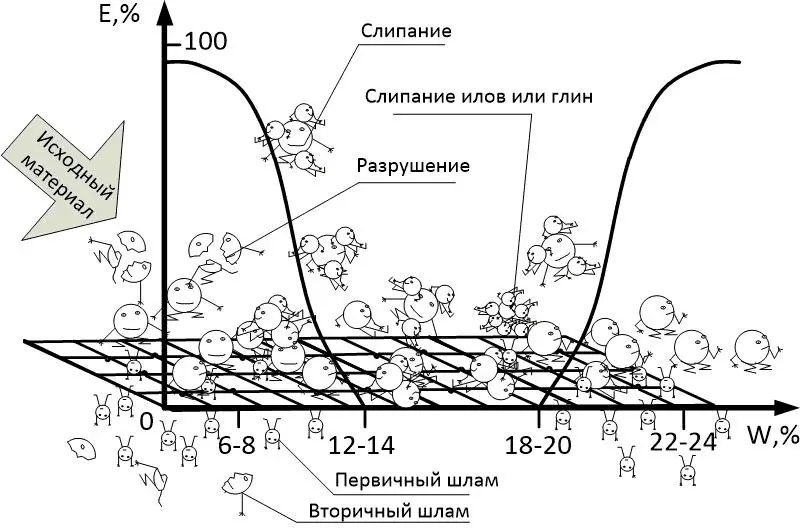

Рис. 1.18. Зависимость эффективности грохочения от влажности материала.

Наиболее распространенный грохот – инерционный, в котором вибрация решета происходит под действием одного или нескольких приводов. Для избегания ударов решето опирается на пружины или резиновые опоры.

Схема инерционного грохота показана на рис. 1.19. Материал падает на вибрирующую ситовую поверхность, частицы размерами меньше отверстий просеиваются в подрешетный продукт, а остальные попадают в надрешетный продукт.

Рис. 1.19. Принцип работы инерционного грохота.

По частоте колебания решета грохоты бывают: дорезонансные (рассев и обезвоживание крупных материалов), резонансные (вытеснены из употребления) и зарезонансные (высокочастотные, для рассева и обезвоживания мелких материалов).

Конструкции форм просеивающих поверхностей инерционных грохотов разнообразны. Основные наиболее часто встречающиеся формы приведена на рис 1.20.

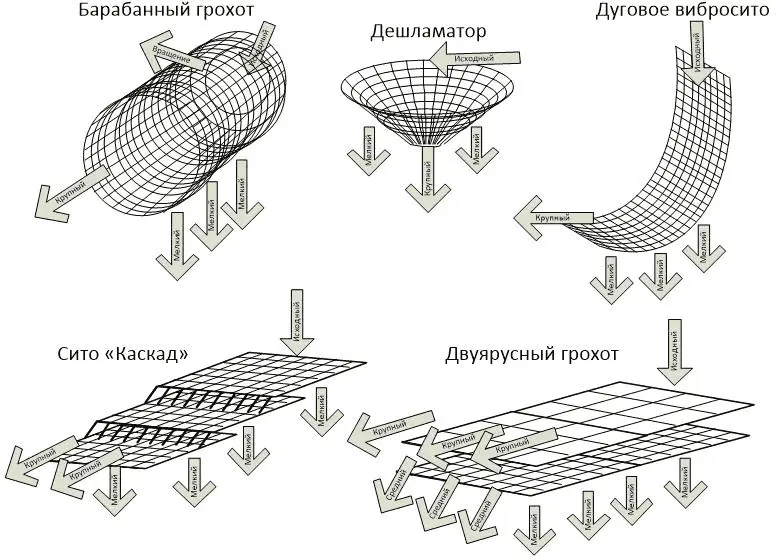

Рис. 1.20. Основные формы грохотов.

Принцип работы гидрогрохота основан на взаимодействии гидродинамических сил.

Прямолинейный гидрогрохот состоит (рис. 1.21) из разгонного устройства (гидроподготовки) и неподвижного решета, над которым закреплены под острым углом несколько рядов напорных сопел. Мощные струи воды в устройстве гидроподготовки разгоняют материал до скоростей от 4 до 9 м/с. На начальном этапе поток материала турбулентный и толстый, после он утончается и происходит явление сегрегации (отделения крупных кусков от мелких в слое материала под действием внешних сил). Таким образом подготовленный поток попадает на решето, где на него сверху действуют напорные струи из сопел, продавливая мелкие частицы в подрешетный продукт. Частицы, размером больше отверстий решета выносятся потоком в надрешетный продукт.

Существуют две основные конструкции гидрогрохотов: прямолинейные и конусные. Конусные отличаются формой решета, в виде усеченного конуса и «бубликообразным» кольцевым разгонным устройством.

Применяется для рассева крупных частиц.

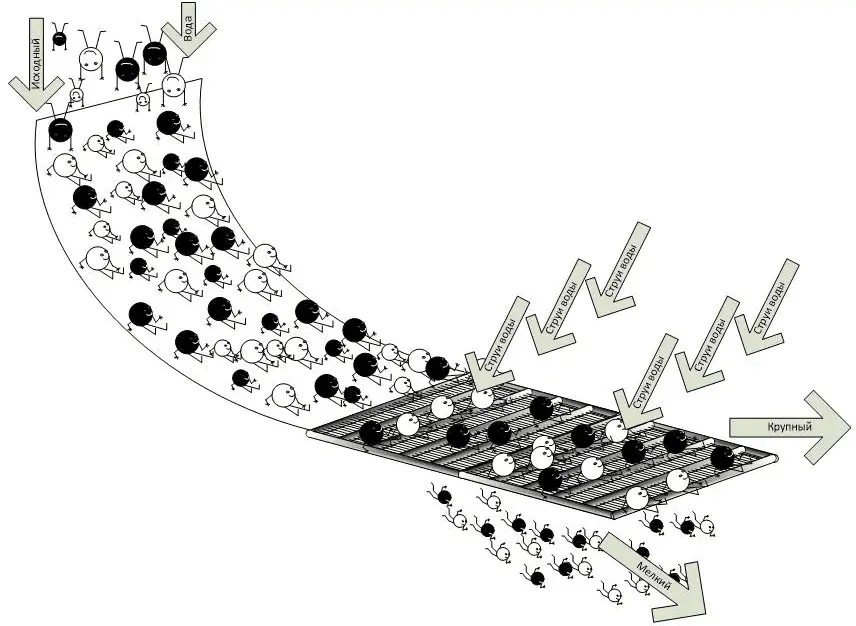

Рис. 1.21. Принцип работы гидрогрохота.

Валковый грохот состоит (рис. 1.22) из параллельных вращающихся в одну сторону валков. Материал, попадая на валки перемещается вдоль них под воздействием их вращения. Частицы размером меньше зазора между валками проваливаются в подрешетный продукт. Остальные частицы перемещаются валками в надрешетный продукт.

Иногда на валки неподвижно закрепляют ряды стержней (пальцев) или звезд (похожих на шестерни) для разрыхления слипшегося материала (звездочный грохот).
