Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Торпеды: 2 324-мм ДТА Мк 32 9-й мод.; торпеды Honeywell 46 мод. 2. Ложные цели: 2 Breda SCLAR.

РЛО

ПВО- Signaal LW08.

ПВО/Обзорная - Signaal SMART, трехкоординатная.

Навигации - 2 Raypath.

Управления огнем - 2 Signaal STIR 180.

ГАС: Atlas Elektronik DSQS-23BZ.

Вертолеты: 1 Westland Sea Lynx Mk 88 (ПЛО/противокорабельный).

«МЕКЛЕНБУРГ-ФОРПОММЕН»

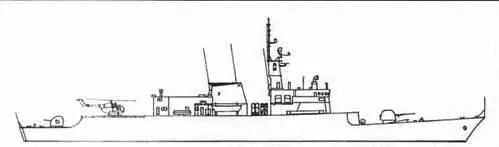

Страна: Колумбия, Малайзия Страна-разработчик: Германия Класс корабля: фрегат

Тип: ALMIRANTE PADILLA (класс FS 1500) KASTLJRI (фрегат) На вооружении: 4 Колумбия, 2 Малайзия*

* Классифицированы как корветы

КОЛУМБИЯ

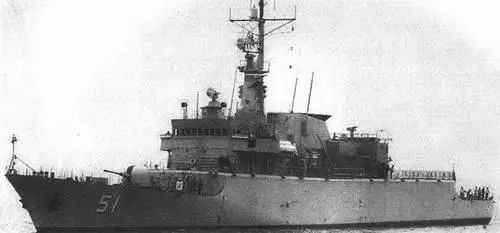

Название и номер корабля: ALMIRANTE PADILLA (CM 51), CAI.DAS (CM 52),

ANTIOQUIA (CM 53), INDEPENDIENTE (CM 54).

МАЛАЙЗИЯ

Название и номер корабля: KASTURI (25), LEKIR (26) Отличительные признаки:

• Низкий бак с перепадами к высокой главной палубе в ценiре щыйпп и к низкому короткому юту.

• 76-мм АУ (в позиции «А» на кораблях Колумбии) установка 100 мм AV (на кораблях Малайзии).

• 375-мм спаренный противолодочный миномет Bofors в позиции «П» только на кораблях Малайзии.

• Высокая, плоская надстройка переднего мостика с большой закрытой мачтой в кормовом конце. Столб-мачта на грот-мачте. Радиолокациионный обтекатель WM22 на грот-мачте на кораблях Малайзии.

• Большая конусообразная дымовая труба с клинообразным дымоотводом сверху.

• ПУ ПКР расположены между дымовой трубой и передней надстройкой.

• Взлетная палуба расположена за кормовой надстройкой на уровне главной палубы.

• Установка орудия 40 мм/70 (в позиции «Y») (на кораблях Колумбии). Установка орудия 57 мм/70 на кораблях Малайзии.

• Антенна радара ПВО/обзора поверхности DA08 расположена на приподнятой платформе на кормовой надстройке (на кораблях Малайзии).

Водоизмещение с полной нагрузкой, т: 2100 (на кораблях Колумбии), 1850

(на кораблях Малайзии).

Длина, м: 99,1. 7,3 (на кораблях Малайзии).

Ширина, м: 11,3.

Осадка, м: 3,7. 3,5 (на кораблях Малайзии). Скорость, узлы: 27. 28 (на кораблях Малайзии).

Дальность хода, мили: 7000 при скорости 14 узлов. 5000 при скорости 14 узлов (на кораблях Малайзии).

Управляемые ракеты: 8 ПКР Aerospatiale ММ 40 Exocet (на кораблях Колумбии). 4 ММ 38 Exocet (на кораблях Малайзии).

Пушечное вооружение: 1 76 мм АУ ОТО Melara 62 Compact (на кораблях Колумбии); 100-мм АУ Creusot-Loire 55 Mk 2 Compact (на кораблях Малайзии); 2 40-мм двухорудийные АУ Breda 70; 2 30-мм двухорудийные АУ Oerlikon 75 Mk /4 (на кораблях Колумбии); 1 57-мм АУ Bofors 70 и 2 30-мм двухорудийные АУ Emerson Electric (на кораблях Малайзии). Торпеды: 2 324-мм ТТА Mk 32 (на кораблях Малайзии нет). Противолодочные минометы: 1 375-мм спаренный наводимый миномет Bofors (только на кораблях Малайзии).

Ложные цели: 1 двойная АУ CSEE Dagaie (2 на кораблях Малайзии).

РЛС

( Совместного поиска - Thomson-CSF Sea Tiger (на кораблях Колумбии). ПВО/Обзорная - Signaal DA08 (на кораблях Малайзии).

«ДИЙО»

Навигации - Decca ТМ 1226С (на кораблях Малайзии). Управления огнем - Castor II В (на кораблях Колумбии). Signaal WM22 (на кораблях Малайзии).

ГАС: Atlas Elektronik AS0-4-2; установлена на корпусе (на кораблях Колумбии), Atlas Elektronik DSQS-21C; установлена на корпусе (на кораблях Малайзии).

Вертолеты: 1 МВВ ВО 105 СВ ПЛО (на кораблях Колумбии). Платформа для Westland Wasp HAS 1 (на кораблях Малайзии).

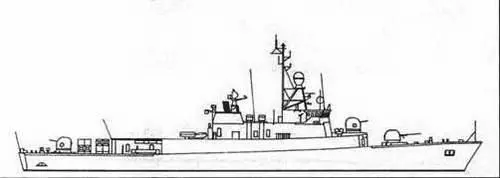

Страна: Аргентина Страна-разработчик: Германия Класс корабля: Фрегат Тип: ESPORA (МЕКО 140) (фрегат) На вооружении: 4 Планируются: 2

Название и номер корабля: ESPORA (41). ROSALES (42), SPIRO (43). PARKER (44), ROBTNSON (45), GOMEZ ROCA (46)

Отличительные признаки:

• Тупая носовая часть. Уровень главной палубы поднят на всю длину надстройки.

• 76-мм АУ в позиции «А».

• Двухорудийные АУ 40 мм/70 (в позиции «В» и в позиции «Y»).

• ПУ ПКР расположены на юте перед АУ 40 мм/70.

• Низкая встроенная дымовая труба расположена в кормовом конце верхней надстройки. Черный выхлоп выступает в центре основной дымовой трубы.

• Грот-мачта, имеющая вид треноги, расположена 8 кормовой части мостика и несет радиолокационный обтекатель радара управления огнем.

• Приподнятая взлетная палуба.

• На более новых кораблях установлен выдвигающийся ангар.

Водоизмещение с полной нагрузкой, т: 1790. Длина, м: 91,2. Ширина, м: 11.1. Осадка, м: 3,4. Скорость, узлы: 27.

Дальность хода, мили: 4000 при скорости 18 узлов.

Управляемые ракеты: 4 ПУ ПКР Aerospatiale ММ 38 Exocet.

Орудия: 76-мм АУ ОТО Melara 62; 2 40-мм двухорудийные АУ Breda 70;

2 12,7-мм пулемета.

Торпеды: 2 324-мм ТТА ILAS; торпеды Whitehead A 244/S. Ложные цели: Спаренная установка CSEE Dagaie.

РЛС:

ПВО/Обзорная - Signaal DA045. Навигации - Decca ТМ 1226. Управления огнем - Signaal WM28. ГАС: Atlas Elektronik ASO-4.

Вертолеты: 1 Aerospatiale SA 319В Alouette III или Aerospatiale AS 555 Fennec ПЛ0.

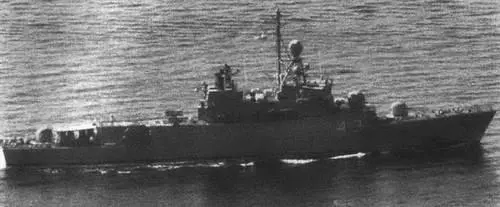

«ЭСПОРА»

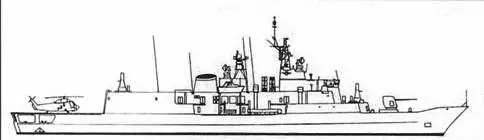

Страна: Австралия, Греция, Новая Зеландия, Португалия, Турция Страна-разработчик: Германия Класс корабля: фрегат

Тип: ANZAC, HYDRA (МЕКО 200HN) VASCO DA GAMA, YAVUZ, BARBAROS (MODIFED МЕКО 200) (фрегат)

На вооружении: 2 Австралия (ANZAC), 3 Греция (Hydra), 1 Н. Зеландия (ANZAC), 3 Португалия (Vasco da Gama), 3 Турция (Barbaros), 4 Турция (Yavuz) В производстве: 2 (Австралия), 1 (Греция), 1 (Н. Зеландия), 1 (Турция)

Планируются: 4 (Австралия) АВСТРАЛИЯ

Название и номер корабля: ANZAC (150), ARUNTA (ex-ARRERNTE) (151), WARRAMUNGA (ex-WARUMUNGU) (152), STUART (153), PARRAMATTA (154), BALI.ARAI (155), TOOWOOMBA (155), PERTH (157)

ГРЕЦИЯ

Название и номер корабля: HYDRA (F 452), SPETSAI (F 453), PSARA (f 454),

SALAMIS(F455)

НОВАЯ ЗЕЛАНДИЯ

Название и номер корабля: ТЕ КАНА (F 77), ТЕ MANA (F111)

ПОРТУГАЛИЯ

Название и номер корабля: VASCO DAGAMA (F330), ALVARES CABRAL (F 331), CORTE REAL (F 332)

ТУРЦИЯ (ТИП BARBAROS)

Название и номер корабля: BARBAROS (F 244), ORUCREIS (F 245), SALIHREIS (F246), KEMALREIS (F247)

ТУРЦИЯ (ТИП YAVUZ)

Название и номер корабля: YAVUZ (F 240), TURGUTREIS (ех-IIIRGUT)(F241),FATIH(F242),YILDIRIM(F243)

Отличительные признаки:

• Высокая носовая часть с перепадом к кормовому концу ниш

• L27 мм AV м ПОЗИЦИИ «А». 100 мм АУ на кораблях Португалии.

• Усыноты CIWS (и полиции «В») на кораблях Греции. 25-мм установки CIWS Sim /Vniih (на кораблях Турции) в той же позиции. I1V дипольных отражателей SRBOC (на кораблях

Австралии/Н. Зеландии). Оставлено пространство для ПУ системы вертикального старта ЗУР на кораблях Португалии.

• Высокая надстройка с плоскими боками тянется от мостика до взлетной палубы на корме.
