Справочник Джейн по боевым кораблям был издан прежде всего как вспомогательное средство, которое может оказать помощь читателю при идентификации того или иного корабля или субмарины из тех, что охвачены настоящим изданием. Цель справочника заключается также в предоставлении информации о физических характеристиках кораблей и их основного вооружения, а также указании, какие вертолеты и самолеты базируются на кораблях авианосного типа. Наиболее важным свойством каждой статьи, содержащей объект идентификации, является визуальный акцент, производимый, к примеру, изображением общей архитектуры, мачт, антеннами радиолокационных станций, трубами и основными системами вооружения.
К сожалению качество скана и соответствено иллюстративных материалов невысокое, откуда м.б. и невыявленные ошибки в ТТХ.
Справочники Джейн БОЕВЫЕ КОРАБЛИ - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Название и номер корабля:
ARTIGIERE (экс-HITTIN) (F 582, экс-F 14), AVIERE (экс-THI QAR) (F 583,экс-F-15), BERSAGLIERE (экс-ALYARMOUK) (F 584, экс-F 17), GRANATIERE (экс-Al QUADISIYA) (F855.экс-F-16)
ПЕРУ
Название и номер корабля:
CARVAJAL (FM 51), VILLAVICENCIO (FM 52), MONTERO (FM 53), MARIATEGUI (FM 54)
ВЕНЕСУЭЛА
Название и номер корабля:
MARISCAL SUCRE (F 21), ALMIRANTE BRION (F 22), GENERAL URDANETA (F 23), GENERAL SOUBLETTE (F 24), GENERAL SALOM (F 25), ALMIRANTE GARCIA (экс-JOSE FELIXRIBAS) (F26)
Отличительные признаки:
• Высокий нос, широкий бак с 127-мм АУ (в позиции «А»).
• Высокая носовая надстройка. Наверху мостика только на итальянских кораблях типа Lupo установлена антенна РЛС обнаружения НЦ.
• Также на мостике размещена закрытая мачта.
• Более? низкая пирамидальная кормовая мачта непосредственно перед дымовой трубой с установленной на ней антенной РЛС обнаружения ВЦ RAN 10S (на всех кораблях) (на перуанских кораблях эта мачта решетчатая).
• Кормовая надстройка (ангар) несет ПУ ЗУР (Sea Sparrow на итальянских кораблях, Aspide на перуанских кораблях и кораблях Венесуэлы).
• Непосредственно перед дымовой трубой и за ней смонтированы ПУ ПКР на уровне верхней палубы (Teseo на кораблях Италии и Венесуэлы и Otomat на кораблях Перу).
• Две 40-мм/70АУ на уровне верхней палубы позади ПУ ПКР по обоим бортам (на кораблях Перу и Венесуэлы орудийные платформы приподняты над уровнем верхней палубы).
• Взлетно-посадочная палуба сразу же позади пушек. Ниже - открытый ют. Корабли Перу и Венесуэлы имеют увеличенную взлетно-посадочную палубу со спуском на маленький ют.
Примечание. Итальянские корабли типа Artigliere практически идентичны. Изначально строились для ВМС Ирака, позднее (в 1992 г.) были переведены на службу в ВМС Италии.
Водоизмещение при полной нагрузке, т: 2525 (для итальянских Lupo/ Artigliere). 2500 (для кораблей Перу). 2520 (для кораблей Венесуэлы). Длина, м: 113, 2. Ширина, м: 11,3. Осадка, м: 3,7. Скорость, узлы: 35.
Ракеты: 8 ПУ ПКРКTeseo Mk 2 (TG2), компании ОТО Melara (на кораблях Италии и Венесуэлы, 16 ПУ - на кораблях типа Lupo). 8 ПУ ПКР Otomat Mk 2 (TGI), компании ОТО Melara/Matra (на кораблях Перу). 18-зарядная ПУ Sea Sparrow Mk 22, компании Raytheon NATO (на итальянских кораблях типа Lupo). 1 8-зарядная ПУ Albatros/Aspide (на кораблях типа Artidliere и на кораблях Перу и Венесуэлы).
Пушечное вооружение: АУ 127 мм/
54, компании ОТО Melara. 2 40 мм/70 двуствольные АУ, компании Breda. На итальянских кораблях обоих типов могут быть установлены 2 АУ компании Oerlikon калибра 20 мм. Торпеды: 2 ТТА производства США калибра 324 мм Mk 32. Торпеды Mk 46, компании Honeywell (на итальянских кораблях типа Lupo). (На кораблях типа Artigliere торпеды не устанавливаются.) 2 ТТА компании ILAS калибра 324 мм, торпеды Whitehead А244 (на кораблях Перу и Венесуэлы).
Ложные цели: 2 20-ствольные ПУ калибра 105 мм компании Breda (на всех кораблях). Буксируемая торпедная ловушка SQL-25 Nixie (только на итальянских кораблях типа Lupo).
РЛС
Обнаружения ВЦ - SPS-774 (RAN 10S) компании Selenia.
Обнаружения НЦ/ЦУ - SPS 702 компании SMA (только на итальянских кораблях типа Lupo). Обнаружения НЦ - SPQ-2F компании SMA (на кораблях типа Lupo), SPQ-712 (RAN 12L/X) (на кораблях типа Artigliere). RAN 11 LX компании Selenia (на кораблях Перу). SPQ-2F компании SMA (на кораблях Венесуэлы).
Навигационные - SPN 748 компании SMA (на итальянских кораблях типа Lupo). SPN 703 компании SMA (на кораблях типа Artigliere). 3RM 20R компании SMA (на кораблях Перу и Венесуэлы).
Управления огнем - SPG-70 компании Selenia (RTN 10Х). 2 РЛС SPG 74 компании Selenia (RTN 20X) (на всех кораблях, но также 2 РЛС RTN 10Х компании Orion на кораблях Венесуэлы). Mk 95 мод.1 производство США (на итальянских кораблях типа Lupo, для ЗУР).
ГАС: DE 1160В компании Raytheon (на итальянских кораблях типа Lupo). SQS-29 модиф. 610Е компании EDO на кораблях Венесуэлы и Перу. На кораблях типа Artigliere не установлены.
Вертолеты: 1 вертолет Agusta АВ 212 ПЛО.
«ЛУПО»
«Майстрэль»
Страна:Италия Страна-разработчик: Италия Класс корабля: фрегат Тип: MAESTRALE (фрегат) На вооружении: 8
Название и номер корабля: MAESTRALE (F 570), GRACALE (F 571), LIBECCI0 (F 572), SCIR0CC0 (F 573), ALISEO (F 574), EURO (F 575), ESPERO (F 576), ZEFF1R0 (F 577)

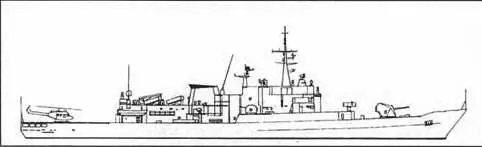

Отличительные признаки:
• Мостик расположен достаточно далеко от носовой части.
• 127-мм АУ в позиции «А».
• ПУ ЗУР Albatros/Aspide (в позиции «В»).
• Высокая передняя надстройка с острой пирамидообразной грот-мачтой сверху.
• Одна прямоугольная дымовая труба с клинообразным черным дыморассеивателем сверху.
• ПУ ПКРК Tesseo расположены под наклоном по две по правому и левому бортам сразу за дымовой трубой.
• Маленькая белая куполообразная антенна спутниковой связи расположена на крыше ангара.
• Взлетная палуба расположена на корме с перепадом к открытому юту.
Водоизмещение с полной нагрузкой, т: 3200. Длина, м: 122,7. Ширина, м: 12,9. Осадка, м: 4,6. Скорость, узлы: 32.
Дальность хода, мили: 6000 при скорости 16 узлов.
Управляемые ракеты: 4 ПУ ПКРК ОТО Melara Teseo Mk 2 (TG 2). 8-зарядная ПУ ЗУР Selenia Albatros; Aspide.
Орудия: 127-мм АУ ОТО Melara 54. 2 20-мм АУ Oerlikon. 2 40-мм АУ Breda 70 Compact.
Торпеды: 2 324-мм ТТА Mk 32 (США); торпеды Honeywell Mk 46. 2 533-мм ТА В516 в транце; торпеды Whitehead А184.
Ложные цели: 2 105-мм 20-зарядные ПУ Breda SCLAR. Буксируемая ложная торпедная ueflbSLQ-25. Система подавления шумов Prairie Masker.
РЛС:
ПВО/обзорная - Selenia SPS-74 (RAN 10S). Обзорная-SMA SPS-702. Навигации-SMA SPN-703.
Управления огнем - Selenia SPG-75 (RTN 30X). 2 Selenia SPG-74 (RTN 20X). ГАС: Raytheon DE 1164; подкилевая.
Вертолеты: 2 Agusta AB 212 ПЛ0.

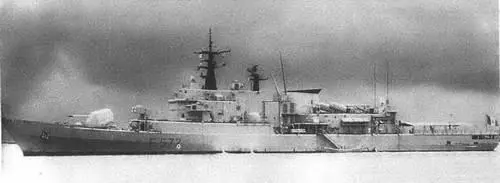

«ЛИБЕЦИО»
Фрегаты - Япония
«Абукума»
Страна: Япония
Страна-производитель: Япония Класс корабля: фрегат Тип корабля: ABUKUMA (FFG/DE) В строю: 6
Название и номер корабля: ABUKUMA (ОЕ 229), JINTSU (DE 230), 0HY000 (ОЕ 231, SENDAI (DE 232), CHIKUMA (DE 233),TONE (DE 234)

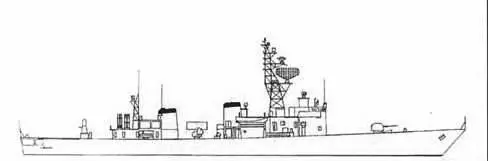

Отличительные признаки:
• Удлиненный широкий бак с 76-мм АУ по центру между носовой надстройкой и вертикальной плоскостью мостика.
• Высокая надстройка в передней части палубы с решетчатой главной млчтой, верхняя половина которой смещена назад.
• Характерная изогнутая решетка антенны РЛС для обнаружения ВЦ OPS-14С. установленная на платформе в передней части мачты.
• Две дымовые трубы прямоугольной формы с черными оголовками, передняя немного выше задней.
• Между трубами установлены ПУ ПЛУР АСРОК.
• Воздухозаборники газотурбины размещены позади второй дымовой грубы по обоим бортам.
• Заднюю надстройку венчает короткая решетчатая мачта.
• Непосредственно позади мачты на возвышении расположены под углом ПУ ПКР Harpoon.
• На кормовой части судна размещена система оружия ближнего действия.
