Виктор Марковский - Советские авиационные ракеты Воздух-земля

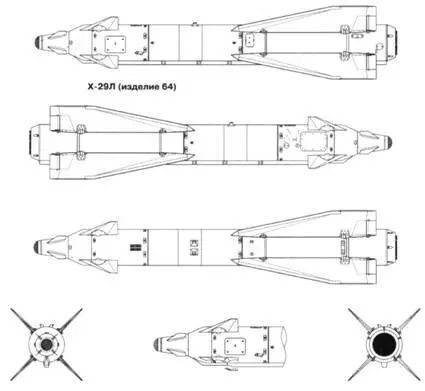

Х-29Л прошли проверку в афганской войне, где использовались со штурмовиков Су-25 (всего было выпущено 139 Х-25 и Х-29Л, в основном, для поражения трудноуязвимых крепостей и пещер). В боевых условиях оказалось, что самостоятельный поиск цели, подсветка и пуск одним самолетом малоэффективны - летчику трудно было отыскать цель, обычно малозаметную, и захватить ее лазерным лучом с безопасного расстояния.

Не лучшие результаты давали и действия в паре, с подсветкой одним штурмовиком и пуском с другого - мешала высокая скорость сближения и та же трудность поиска. Наиболее практичным стало взаимодействие с наземным авианаводчиком, хорошо знавшим местность и загодя определявшим объект атаки. На боевой машине авианаводчика (БОМАН - БТР, оборудованный тем же «Кленом») он выдвигался к месту удара и при подходе самолета подсвечивал цель. Летчику оставалось лишь убедиться в захвате ГСН и выполнить пуск.

Преимущества высокоточного оружия были подтверждены при испытаниях и на учениях. Произведенные по их итогам расчеты боевой эффективности средств поражения и нарядов сил выглядели вполне убедительно: так, для уничтожения крупного дота требовалось звено истребителей-бомбардировщиков с полной загрузкой ФАБ-500 и С-25 (8 т бомб и 4 ракеты), в то время как та же задача могла быть решена одним штурмовиком Су-25 с парой Х-29; автомобильный мост стометровой длины выводился из строя шестеркой самолетов с дюжиной ФАБ-500, либо всего лишь парой с четырьмя Х-25 или Х-29.

Помимо боевых ракет, на снабжение были поставлены также учебные УХ-29.

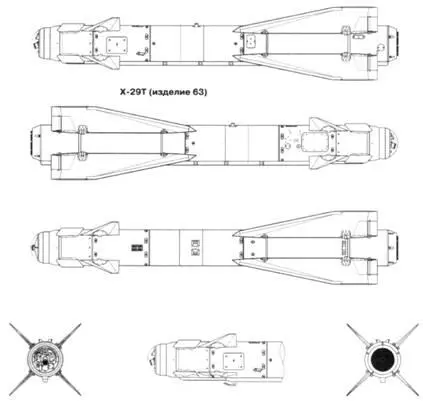

Х-29Т (изделие 63) имеет телевизионную систему наведения - пассивную и полностью автономную, в отличие от лазерной и радиокомандной. ТГСН состоит из оптико-электронной части с координатором цели, закрепленным на карданном подвесе, и электронного блока обработки информации, обеспечивающих выделение и запоминание контрастных объектов. Помимо установки ТГСН «Тубус-2», разработанной НПО «Импульс», конструкция обоих ракет идентична, включая газоснабжение и электропитание с ресурсом на 40 с работы. Поиск цели может вестись с помощью бортовой аппаратуры самолета или визуально летчиком. Обнаружив цель и «загнав» ее на прицельно-пилотажный индикатор, летчик выполняет привязку и целеуказание ТГСН, после чего изображение цели появляется и на экране телевизионного индикатора в кабине. Предполагаемый объект атаки может быть «выхвачен» телекамерой из общего фона, а его изображение увеличено для опознания. Выделив его, производится переход с широкого поля зрения ТГСН на узкое, а для сохранения захвата летчику остается только удерживать кнюппелем прицельную рамку на цели, ожидая сближения с целью на разрешенную дальность пуска.

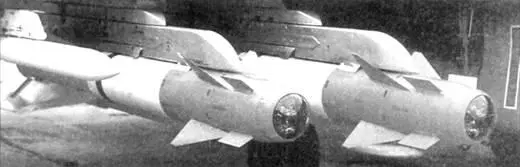

Х-29Т под крылом многоцелевого истребителя МиГ-29М

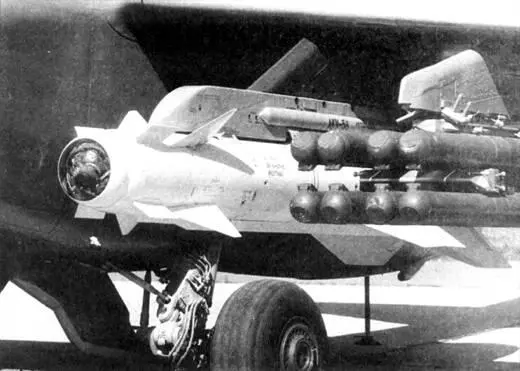

Х-29Т на подвеске штурмовика Су 25Т

Под соплом Х-29 виден держатель трассера

Убедившись в надежном захвате выделяющейся на фоне местности цели, он производит пуск ракеты. Телевизионное самонаведение носит пассивный характер и производится по светоконтрастному краю цели - темному или светлому на общем фоне (заметность цели при этом может подчеркиваться не только ее контрастным цветом, но и утлом падения солнечных лучей или тенями, выдающими замаскированный объект). Телевизионное самонаведение полностью автономно, защищено от помех и не сковывает летчика в маневре после

В режиме поиска угол зрения ТГСН «Тубус-2» составляет 12x16°, в режиме автосопровождения цели - 2,1x2,8° Она работает в ТВ-стандарте - 625 строк с разрешением 550 линий. СУР обеспечивает автономное управление: через 0,8 с после пуска ракета начинает набор высоты - «горку» с постоянным углом тангажа, затем происходит программный разворот на цель и пикирование.

Пуск Х-29Т может осуществляться и с малых высот. Дальность ее применения определяется, в основном, возможностью обнаружения цели и зависит от высоты полета, атмосферных условий, контрастности, размеров и конфигурации цели. Максимальная дальность пуска Х-29Т составляет 8-13 км. При нанесении удара по аэродромным полосам Х-29 оставляет воронки диаметром до 12-15 м и глубиной до 6 м.

Точность попадания Х-29Т существенно выделяет ее среди прочих средств поражения - круговое вероятное отклонение «телевизионной» ракеты, не зависящей от подсветки и другой «помощи со стороны», при пуске с оптимальных по условиям обнаружения цели 4 - 5 км составляет 2,2 м (у лазерных этот параметр равен 3,5 - 4 м). Вместе с тем, ракета может использоваться только в дневное время, по контрастным объектам и в хорошую погоду, при отсутствии тумана и дымки.

Помимо двух базовых вариантов, МКБ «Вымпел» в рекламных источниках сообщало о разработке ракет Х-29ТЭ с увеличенной до 20 - 30 км дальностью стрельбы, Х-29МЛ в комплексе со станцией дальнего подсвета и дальнометрирования и моделей с автономной когерентной РЛГСН разработки «Фазотрон-НИИР».

Опыт практического применения противолокационных управляемых ракет (ПАУР) обогатил тактику противоборств с РЛС новыми приемами. Ракетная атака с предельных дистанций может быть сорвана постановкой противником активных помех, препятствующих наведению, и наиболее эффективным способом уничтожения средств ПВО, помимо пусков с безопасных рубежей, сегодня считаются действия ударных самолетов непосредственно в их зонах поражения. Такая тактика обеспечивает наибольшую точность удара, но требует при его нанесении энергичного противозенитного маневрирования. Очевидно, что применяемые в таких условиях ПАУР должны обладать высокой автономностью и помехозащищенностью, при том, что в числе основных остаются условия возможности пуска с дальних рубежей вне зоны ПВО.

Эти требования реализованы были при разработке новой противорадиолокационной ракеты Х-58, сочетающей большую дальность полета с автономностью и надежностью бортовых систем. Работа над ее прототипом началась МКБ «Радуга» в 1967 году (еще до принятия на вооружение Х-28). Первоначально конструкторы предполагали в изделии Х-28М ограничиться заменой двигателя на твердотопливный, упростив ракету и сделав ее компактнее. Твердотопливная ракета обещала быть более надежной и практичной в эксплуатации, и соответствующее решение о создании такой ПАУР Х-24П для борьбы с РЛС ЗРК и систем дальнего обнаружения было принято еще летом 1965 года. Ракета предназначалась для перспективных ударных самолетов ФА, и на испытания ее следовало представить к лету 1969 года. Однако создание системы, обеспечивающей поражение разнотипных средств противника со значительных расстояний (по меркам тех лет, до 30-40 км) и пригодной для применения с малых высот, тогда не увенчалось успехом. После перебора компоновок и вариантов группа под руководством И.С. Селезнева к 1971 году пришла к схеме изделия Д-7 (изделие 112) - твердотопливной АУР с широкополосной пассивной ГСН. Ее целями предполагались ЗРК «Найк Геркулес», «Хок», «Улучшенный Хок» и «Пэтриот». Согласно выпущенного в этом году Постановления ЦК и СМ СССР, ракета Х-58 должна была войти в специализированный комплекс подавления систем ПВО с носителем МиГ-25БМ.
