После пуска ракеты самолет-носитель участия в наведении не принимает, и летчик свободен в противозенитном маневре и уходе от цели. Для подвески Х-58 предназначено специальное авиационное катапультное устройство АКУ-58 или АКУ-58-1. При пуске пневматический толкатель АКУ-58 выводит ракету на безопасное расстояние от самолета-носителя, чтобы не повредить его конструкцию при воспламенении РДТТ и предотвратить помпаж.

При скрытном подходе к объектам ПВО и пуске с высоты 200 м дальность стрельбы составляет 40 км, при пуске с высоты 5000 м - до 70 км, достигая 100 км при атаке с 10-км высоты.

После пуска Х-58 стабилизируется по крену, тангажу и рысканию, после чего автопилот начинает набор высоты до тех пор, пока заданный угол пеленга цели не станет равным текущему. Затем производится разворот на цель с заданной перегрузкой, после чего система управления переходит на пассивное самонаведение по методу пропорционального сближения (комбинированный способ, сочетающий инерциальное наведение + радиолокационное от ГСН).

ГСН обеспечивает селекцию целей по несущей частоте и периоду повторения и их автосопровождение по курсу в диапазоне 60°, по тангажу от + 10 до - 47° Перед целью Х-58 выполняет «горку». С появлением новых типов вооружения и оборудования были предложены и более перспективные способы применения и тактические приемы: так, штурмовик Су-25Т мог оснащаться специальными НАР- ложными целями С-13АЛЦ, запускаемыми по курсу при подлете к зоне ПВО и имитирующими атакующий самолет, «провоцируя» работу систем противника. Их параметры фиксируются бортовой СПО «Пастель», оповещающей летчика и автоматически вырабатывающей команды комплексу постановки помех и данные целеуказания ГСН Х-58У для ракетной атаки по «засветившимся» целям. Модификациями ракеты являются улучшенная Х-58Э и усовершенствованная Х-58У с дальностью до 250 км (по рекламным данным). Конструктивно они отличаются новым многорежимным РДТТ и оперением. В рекламных источниках сообщалось и о разработке противокорабельного варианта Х-58А с активной радиолокационной ГСН с дальностью стрельбы до 180 км по крупным целям (эсминец, крейсер) и 70 км - по малым (типа катера). Создание и принятие на вооружение системы ракетного вооружения Х-58 стало этапным для отечественной военной авиации, а ее разработчики удостоились Государственной премии за 1982 год, той же наградой в 1984 году отметили конструкторов аппаратуры «Вьюга».

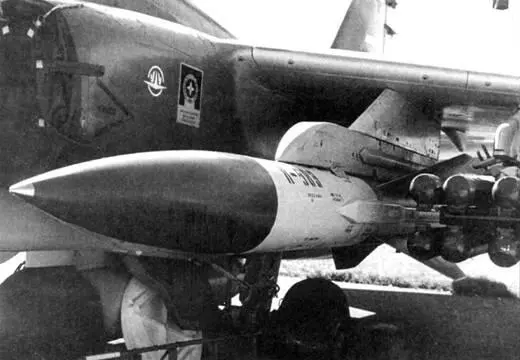

Х-58Э под крылом штурмовика Су-25ТМ

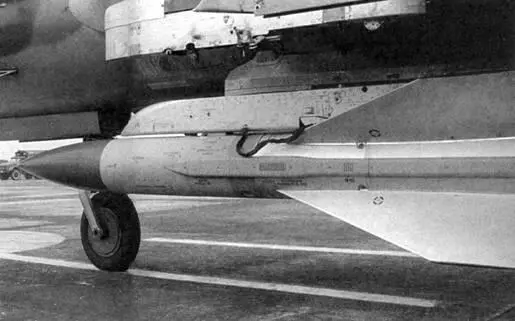

Х-58У на АКУ-58-1 под фюзеляжем Су-17М4

Разработка АУР нового поколения проходила на фоне совершенствования средств ПВО и систем электронной борьбы, приведших к снижению эффективности прежних моделей ракет. На вооружение поступали зенитные комплексы, способные поражать не только самолеты и вертолеты, но и обеспечивать противоракетную оборону (например, отечественный С-300 и американский «Пэтриот»). Требовались радикальные решения в системах наведения и управления АУР, которые бы позволили достичь повышенной дальности при высокой точности, помехозащищенности и малой уязвимости. Задачи носили противоречивый, а то и взаимоисключающий характер: пуск с дальних рубежей вне зоны ПВО противника затруднял целеуказание и наведение, «помощь» с борта самолета-носителя мешала скрытности применения, а достижение высоких скоростей приводило к усложнению конструкции и управления ракетой, требуя перехода на новые материалы, элементную базу и более мощные рулевые приводы.

Обратившись к тематике АУР фронтовой авиации, МКБ «Радуга», прежде специализировавшееся на крылатых ракетах большой дальности для ДА и АВМФ (единственным исключением были противорадиолокационные ракеты Х-28 и Х-58), использовало наработанный опыт для разработки «изделия Д-9», принятого на вооружение как «комплекс авиационного вооружения Х-59 «Овод». От прежних ракет Х-59 отличалась существенно большей дальностью.

Ракета Х-59 стала развитием удачной конструкции Х-29Т с телевизионной ГСН, зарекомендовавшей себя как высокоточное оружие, с использованием ряда удачных схемных решений Х-58. Однако первоначальное намерение создать «телевизионный вариант» Х-58 пришлось отвергнуть: высокоскоростной профиль полета Х-58 не обеспечивал на подлете к цели требуемого времени для поиска, распознавания и «привязки» к цели телевизионной ГСН. Достаточно кропотливая и длительная процедура, требующая участия летчика, заставила снижать скорость на этом этапе, обеспечивая запас времени на целеуказание.

Х-59 предназначалась для поражения важных объектов, как правило, прикрытых ПВО. В силу этого требованием к ракете было обеспечение стрельбы со средних дальностей (до 40 км), реализованное с помощью двух методов наведения. Подключение двусторонней линии телевизионной и радиокомандной связи происходит после сброса стартового ракетного двигателя, открывающего антенну ракеты. После этого изображение пространства по курсу полета транслируется на борт самолета, ракета направляется в район цели.

Существуют два способа наведения - автономное и автономно-штурманское. При пуске в автономном режиме координаты цели заранее известны. После пуска ракета, заняв заданную с учетом рельефа высоту (от 15 до 1000 м), совершает полет (с помощью автопилота

СНАУ-59) до момента обнаружения цели на экране видеокомандного устройства (ВКУ) в кабине штурмана. После этого начинается ручное наведение на цель посредством команд, передаваемых с борта самолета на ракету. Автономно-штурманское наведение выполняется при наличии характерных наземных протяженных ориентиров на трассе полета ракеты или при наличии ориентиров для коррекции в районе цели. При данном методе ракета на протяжении всего полета с момента отделения от носителя наводится как по командам автопилота, так и с помощью ручного управления от ручки механизма управления перекрестием (МУЛ) у штурмана. Круговое вероятное отклонение Х-59 при таком способе наведения составляет всего 2 - 3 метра, однако применение ракеты возможно исключительно в ясную погоду при хорошей видимости цели и наличии заметных ориентиров на местности, обеспечивающих наведение. При испытаниях системы наилучшие результаты достигались при наведении с помощью контрастных линейных ориентиров типа реки, шоссе или железной дороги, выводивших к цели, в противном случае решение задачи было проблематичным.

Преимуществами телекомандной системы наведения (ТСКН) «Текон-1» (названной по наименованию Львовского НПО, известного также своими телевизорами) стала возможность «дистанционного» поиска и детекции цели, осуществляемых с помощью телевизионной головки на значительном удалении от носителя (прежде процесс осуществлялся при нахождении ракет на подвеске и ограничивался небольшим расстоянием до цели по возможности ее визуального обнаружения); значительно возросшая точность попадания - наведение летчиком возможно практически до поражения цели; осуществление всеракурсного управления ракетой, в том числе при отходе самолета от цели. Аппаратный подвесной контейнер АПК-9, оборудованный антенными блоками передней и задней полусферы, обеспечивает процесс наведения и после отворота носителя на обратный курс, позволяя самолету выходить из атаки после пуска, не входя в зону зенитного огня, а радиокомандная коррекция в реальном масштабе времени позволила уверенно поражать даже малоконтрастные объекты, «неподходящие» для обычной ТГСН, к которым те не могли осуществить привязку.
