Юрий Апальков - Ударные корабли. Часть 2 Малые ракетные корабли и катера

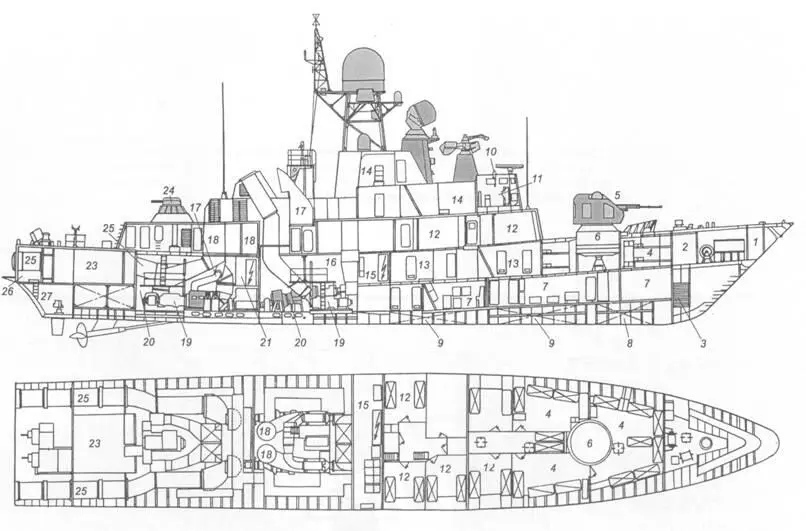

Схема общего расположения ракетного катера пр. 12421

1 – форпик; 2 – кладовые различного назначения; 3 – цепной ящик; 4 – кубрики личного состава; 5 – 76-мм АУ АК-176; 6 – барбет 76-мм АУ; 7 – боевые посты различного назначения; 8 – цистерна пресной воды; 9 – топливные цистерны; 10 – оптический перископический визир ходовой рубки; 11 – ходовая рубка; 12 – каюты офицеров; 13 – коридор; 14 – выгородки ВЧ блоков; 15 – ЦП управления главными механизмами и выгородка носового распределительного щита; 16 – носовое МО; 17 – дымоходы ДД 18 – воздушно-вентилляционные шахты МО; 19 – ДГ; 20 – главные двигатели; 21 – ПЭЖ и выгородка кормового распределительного щита; 22 – кормовое МО; 23 – столовая личного состава; 24 – 30-мм АУ АК-630М; 25 – шахты газоходов ГТД; 26 – ахтерпик; 27 – румпельное отделение.

Ракетный катер пр. 12421 (шифр «Молния») были спроектирован в ЦКМБ «Алмаз».

Предполагалось, что два таких корабля приобретет правительство Индии. В отличие от катеров семейства «Молния», поставлявшихся на экспорт, на катерах пр. 12421 был установлен ПКРК «Москит-Э», а в отличие от катеров пр. 12411 – новейший РЛК «Гарпун-Бал » и система кондиционирования воздуха всех внутренних помещений.

Испытания катера пр. 12421 успешно прошли в 1999 – 2000 гг. Однако контракт на приобретение кораблей не был подписан. Катер вернули на Рыбинский ССЗ, где он находится и в настоящее время.

Вероятно, его модернизируют под стандарт флота РФ и введут в его состав.

По состоянию на декабрь 2001 г. в составе российского флота ракетный катер пр. 12421 не числился.

Р-5(зав. № 216). Средне-Невский ССЗ (г. Ленинград): 1991 г.; 1998 г.; 26.02.2000 г.

В мировой практике во второй половине XX века создание боевых катеров этого подкласса можно расценить как рецидив второй мировой войны, однако здесь необходимо учитывать специфические физико-географические условия омывающих СССР морей. Сравнительно дешевые торпедные катера могли оказаться достаточно эффективным средством для атак корабельных сил противника из засад, особенно в шхерных районах.

Водоизмещение, т:

– стандартное 129

– полное 161

Главные размерения, м:

– длина наибольшая (по ВЛ) 34,6 (33,6)

– ширина корпуса наибольшая (по ВЛ) 6,74 (5,6)

– осадка 1,72

Экипаж (в т. ч. офицеров), чел 21 (2)

Автономность по запасам провизии, сут 5

Главная энергетическая установка:

– тип дизельная

– количество х тип (суммарная мощность, л. с.) ГТД ЗхМ 503 (15 000)

– количество х тип движителей 3 х ВФШ

Скорость хода наибольшая, уз до 45-46

Дальность плавания, мили:

– ходом 14 уз 2 000

– ходом 37 уз 750

Вооружение:

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 2 х 2-30/71 (АК-230)

– СУАО «Рысь» (МР-104)

Торпедное:

– количество ТА х труб (тип ТА) …. 4 х 1-533-мм (палубные неповоротные)

– боезапас 4 торпеды 53-56

Радиоэлектронное:

– РЛС обнаружения ВЦ и НЦ «Баклан»

Торпедный катер пр. 206 (шифр «Шторм») спроектирован в ЦКБ-5 (с 1967 г. – ЦМКБ «Алмаз») под руководством П.Г. Гойнкиса на базе ракетного катера пр. 205. Это предопределило сущность многих технических решений в этом проекте, прежде всего по составу и мощности главной энергетической установки в части, касающейся артиллерийского вооружения и т. п. Катера пр. 206 имели несколько меньшее, чем катера пр. 205, водоизмещение и размерения, что позволило обеспечить им более высокую скорость хода. Данные корабли классифицировались как большие торпедные катера (БТКА) и предназначались для борьбы с транспортами и слабо вооруженными надводными кораблями.

В период с 1960 г. по 1974 г. для советского флота было построено 50 катеров пр. 206: по 25 единиц на Ярославском и Сосновском ССЗ.

Кроме того, на тех же заводах на экспорт построили еще 41 корабль, из которых 11 в разобранном виде передали правительству Югославии. В конце 1970-х годов продавались за рубеж и те катера пр. 206, которые входили в состав ВМФ СССР. Всего было продано 66 кораблей данного проекта, включая специально строившиеся на экспорт. Они входили в состав флотов Анголы, Болгарии, Египта, ГДР, Гвинеи, Гвинеи-Биссау, КНДР, Вьетнама, Югославии и Островов Зеленого Мыса.

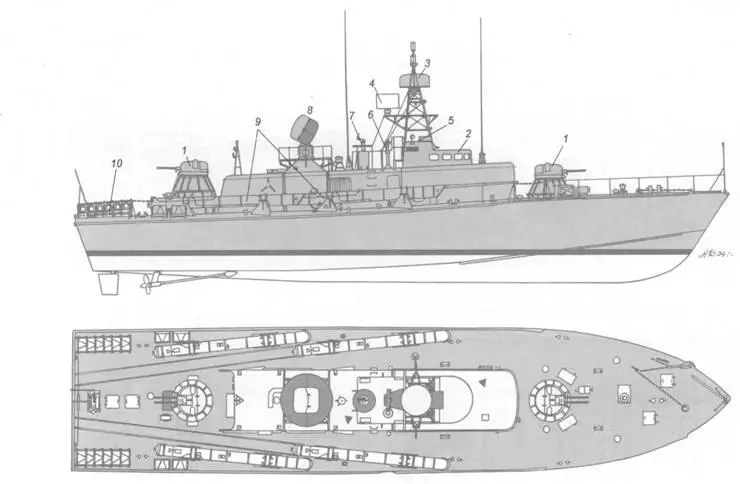

Схема внешнего вида торпедного катера пр. 206;.

1 – 30-мм АУ АК-230; 2 – ходовая рубка; 3 – АП РЛС «Баклан»; 4 – АП станции «Нихром» (системы опознавания); 5 – ходовой мостик; 6 – репитер гирокомпаса; 7 – визирная колонка СУАО «Рысь»; 8 – АП РЛС СУАО «Рысь»; 9 – 533-мм ТА; 10 – бомбосбрасыватели.

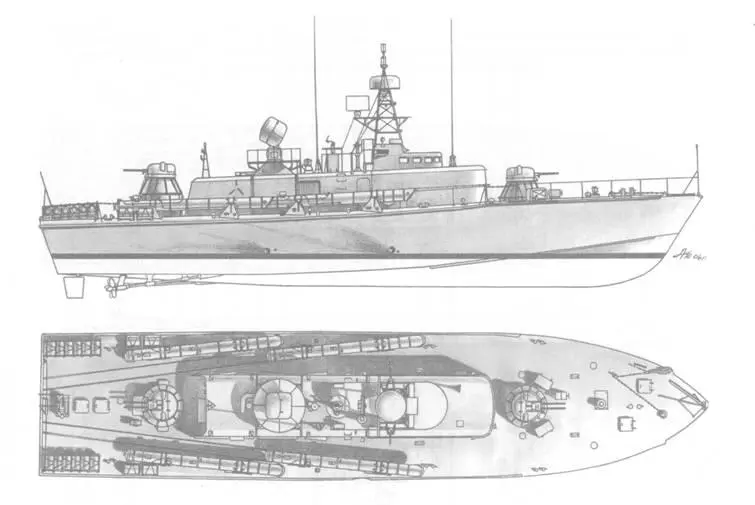

Торпедный катер пр. 206

Помимо катеров пр. 206 для ВМФ СССР в 1974 – 1975 гг. на Средне-Невском ССЗ

(г. Ленинград) построили четыре корабля пр. 205Т (зав. № 450 – 453, в корпусе катера пр. 205У, но с четырьмя 533-мм ТА вместо ПУ противокорабельных ракет). В 1976- 1977 годах для правительств Сомали и Эфиопии были построены еще четыре таких же катера по пр. 205ЭТ, но с глубинными бомбами вместо 533-мм ТА.

В декабре 1991 г. в составе советского флота оставались лишь шесть катеров пр. 206 и пр. 205Т.

По состоянию на декабрь 2001 г. в составе российского флота оставалось два катера пр. 206.

ТК-127(зав. № 450, пр. 205Т). Средне-Невский ССЗ (г. Ленинград): •; 30.01.1974 г.

Входил в состав ЧФ (первоначально базировался в Потийской ВМБ, а с декабря 1991 г. – в Новороссийской ВМБ). В декабре 1993 г. корабль исключили из боевого состава флота и передали ОФИ для утилизации.

ТК-72(зав. № 172). Ярославский ССЗ: 30.12.1975 г.

Входит в состав КФл. В декабре 2002 г. корабль предполагалось исключить из боевого состава флота.

ТК-373(зав. № 226). Ярославский ССЗ: 1974 г.

Входил в состав ЧФ. В мае 1990 г. был выведен в резерв, законсервирован и поставлен на прикол в Очакове, в марте 1992 г. исключен из боевого состава флота и летом 1996 г. в Карантинной бухте (г. Севастополь) разобран на металл.

ТК-174(зав. № 3206). Сосновский ССЗ: •; 1967 г.

Входил в состав ЧФ. В мае 1990 г. был выведен в резерв, законсервирован и поставлен на прикол в Очакове, в сентябре 1994 г. исключен из боевого состава флота и летом 1996 года в Карантинной бухте (г. Севастополь) разобран на металл.

ТК-94(зав. № 3224). Сосновский ССЗ: 1969 г.

Входил в состав ЧФ. В мае 1990 г. был выведен в резерв, законсервирован и поставлен на прикол в Очакове, в апреле 1992 г. исключен из боевого состава флота и осенью 1994 года в Карантинной бухте (г. Севастополь) разобран на металл.
