ОСОАВИАХИМ - Наставление по стрелковому делу ОСОАВИАХИМА винтовка «Арисака» образца 1905 года

а) чашечка с венчиком для упора в шляпку гильзы; канал для прохода бойка ударника и 2 боевых выступа , которые входят в кольцевые пазы ствольной коробки и при выстреле прочно запирают канал ствола и не позволяют газам прорваться назад; в левом выступе сделан вырез для прохода отражателя;

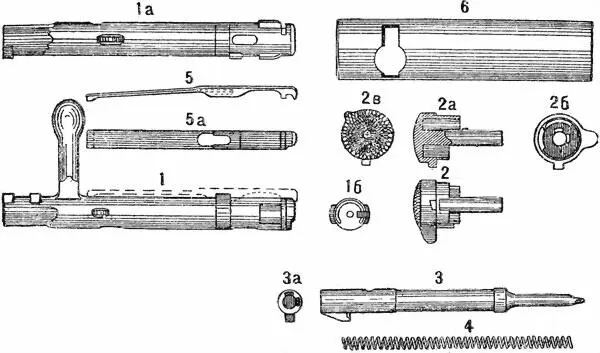

Рис. 6. Части затвора:

1, 1а, 1б — стебель затвора, 2, 2а, 2б, 2в — соединительная муфта, 3, 3а — ударник, 4 — боевая пружина, 5, 5а — выбрасыватель, 6 — покрышка.

б) кольцо выбрасывателя укреплено на стебле в особом кольцевом пазу при помощи загнутых концов;

в) выступ для удержания затвора в ствольной коробке при его отодвигании назад;

г) продолговатое окно для выхода газов в случае прорыва их через капсюль;

д) два выема для предохранительного стержня спускового рычага.

В задней части стебля имеются: окно для боевого взвода ударника, венчик для соединения с затворной трубкой, сосок для устранения открывания затвора при постановке его на предохранительный взвод и канал для помещения ударника с боевой пружиной.

Выбрасыватель (рис. 7) — упругая пластинка с зацепом, служит для извлечения гильз из патронника. Он прикреплен посредством паза к кольцу на стебле затвора.

Рис. 7. Выбрасыватель:

1 — зацеп, 2 — паз.

Ударник служит для разбивания капсюля патрона.

Муфта (рис. 8) для соединения частей затвора и установки на предохранительный взвод; она состоит из шляпки и стержня .

На шляпке имеются: указатель , по которому можно судить, поставлен ли ударник на боевой и предохранительный взвод, предохранительный выступ для постановки ударника на предохранительный взвод и на стержне небольшой выступ, который служит предохранительным взводом .

Ударник (рис. 9) представляет собой круглый стержень с бойком на переднем конце для удара по капсюлю, венчиком — для направления движения в канале стебля затвора, каналом внутри для боевой пружины и двумя пазами для прохода предохранительного взвода затворной трубки. Снизу в заднем конце имеется выступ (боевой взвод), служащий для удержания ударника во взведенном положении на шептале спускового крючка.

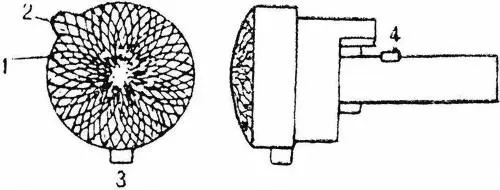

Рис. 8. Муфта:

1 — шляпка, 2 — указатель, 3 — предохранительный выступ, 4 — предохранительный взвод.

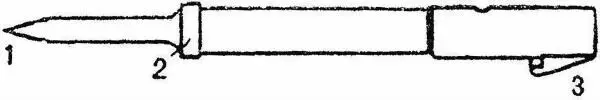

Рис. 9. Ударник:

1 — боек, 2 — венчик, 3 — боевой взвод.

Боевая пружина (рис. 10) служит для сообщения быстрого движения ударнику, необходимого для удара по капсюлю.

Рис. 10. Боевая пружина.

Покрышка затвора (рис. 11) надета вырезом на затвор; двигается вместе с затвором в пазах ствольной коробки и предохраняет его от загрязнения.

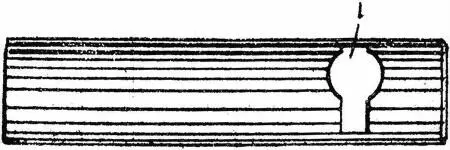

Рис. 10. Покрышка затвора:

1 — окно.

Спусковой механизм(рис. 12)

Спусковой механизм служит для приведения в действие ударного приспособления при производстве выстрела. Его составляют:

а) спусковой крючок с осью;

б) спусковой рычаг с шепталом для удержания курка на боевом взводе;

Рис. 12. Спусковой механизм:

1 — шептало, 2 — ось, 3 — спусковой крючок, 4 — спусковая пружина, 5 — предохранительный стержень.

Рис. 13. Подающий механизм:

1 — крышка, 2 — пружина, 3 — подаватель.

в) предохранительный стержень для устранения возможности выстрела при не вполне закрытом затворе;

г) спусковая пружина удерживает шептало в поднятом положении; спусковой механизм прикрепляется к ствольной коробке посредством ушков на спусковом рычаге и шпильки, служащей осью вращения спускового рычага, причем шептало спускового рычага входит в щель ствольной коробки.

Магазин

Магазин служит для помещения запаса очередных патронов и подающего механизма.

Его составляют: магазинная коробка с крышкой для закрывания магазина и подающий механизм (рис. 13) для подачи патронов из магазинной коробки в ствольную.

Магазинная коробка (рис. 14) задней своей частью составляет одно целое со спусковой скобой .

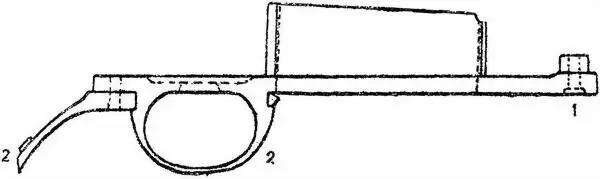

Рис. 14. Магазинная коробка:

1 — передний выступ, 2 — спусковая скоба, 3 — спусковая планка.

Спусковая скоба служит для предохранения спускового крючка от нечаянного нажатия.

Спусковая скоба имеет:

а) окно для помещения магазина;

б) щель для прохода хвоста спускового крючка;

в) защелку , удерживающую крышку магазина в закрытом положении.

Ложа(рис. 15)

Ложа — ореховая. Ложа служит для соединения всех частей винтовки и для действия винтовкой при производстве выстрела и нанесении удара штыком. Она имеет: цевье, шейку и приклад.

Рис. 15. Ложи и приклад:

1 — приклад, 2 — шейка, 3 — цевье, 4 — ложевая прокладка, 5 — затыльник.

Ствольная накладка(рис. 16)

Ствольная накладка прикрывает ствол сверху. Она служит для предохранения рук от ожога нагретым стволом при стрельбе.

Рис. 16. Ствольная накладка.

Штык-кинжал(рис. 17)

Штык служит для того, чтобы колоть им в бою. Он состоит из: клинка; перекрестья , которым штык насаживается на ствол и с помощью которого винтовки составляются в козлы; рукоятки с пружинной защелкой, которая скрепляет штык с верхним ложевым кольцом.

Штык носится на поясном ремне в металлической ножне.

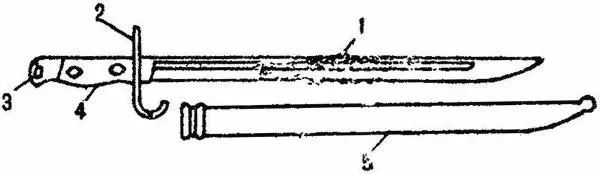

Рис. 17. Штык:

1 — клинок, 2 — перекрестье, 3 — рукоятка, 4 — защелка, 5 — ножна.

Шомпол

Шомпол служит для чистки канала ствола винтовки.
