Малые токи — это такие токи, как емкостные токи вводов, шин, соединений, очень коротких кабелей, токи постоянно соединенных ступенчатых сопротивлений выключателей и токи ТН и делителей напряжения (ГОСТ Р 52726—2007).

Для номинальных напряжений до 330 кВ включительно ток, не превышающий 0,5 А, по этому определению считается малым током; для номинального напряжения 500 кВ и выше и токов, превышающих 0,5 А, необходимо проконсультироваться с изготовителем, если нет особых указаний в руководствах по эксплуатации разъединителей.

К малым изменениям напряжения относятся изменения напряжения, возникающие при шунтировании регуляторов индуктивного напряжения или выключателей (ГОСТ Р 52726—2007).

Для разъединителей номинальным напряжением 110 кВ и выше может быть установлена коммутация уравнительных токов.

В соответствии с ГОСТ Р 52726—2007, разъединители разделяются на следующие классы:

разъединитель класса М0 — разъединитель, имеющий механическую износостойкость 1000 рабочих циклов, применяемый в распределительных и передающих системах для выполнения общих требований настоящего стандарта;

разъединитель класса М1 — разъединитель, имеющий механическую износостойкость 2000 рабочих циклов, в основном применяемый для совместной работы с выключателем одного класса;

разъединитель класса М2 — разъединитель, имеющий повышенную механическую износостойкость 10 000 рабочих циклов, в основном применяемый для совместной работы с выключателем одного класса.

Отделитель — это коммутационный электрический аппарат, предназначенный для быстрого отсоединения поврежденного участка электросети в бестоковую паузу, а также для отключения и включения намагничивающих и зарядных токов. Его контактная система не приспособлена для операций под током нагрузки. Отделители по конструкции токоведущих частей не отличаются от разъединителей.

Отделители применяются в основном на ПС без выключателей со стороны ВН.

В ЗРУ 6—35 кВ разъединителями и отделителями заводского исполнения допускается включение и отключение намагничивающего тока силовых трансформаторов, зарядного тока ВЛ и КЛ, а также тока замыкания на землю, не превышающих значений, указанных в табл. 4.1.

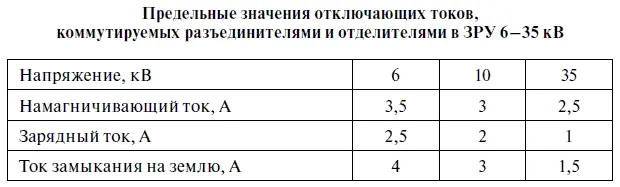

Таблица 4.1

Предельные значения токов ХХ и зарядных токов, отключаемых и включаемых разъединителями и отделителями 110–500 кВ, указаны в табл. 4.2.

Короткозамыкатель — это коммутационный электрический аппарат, предназначенный для создания искусственного КЗ в электрической цепи (ГОСТ 17703-72).

Конструктивно короткозамыкатель аналогичен заземлителю, но за счет мощной контактной системы может включаться на КЗ.

Короткозамыкатели вместе с отделителями применяются в упрощенных схемах ПС вместо более дорогих силовых выключателей. Такая замена позволяет экономить значительные денежные средства, поскольку стоимость силовых выключателей сравнительно велика. Чем больше присоединений на ПС и чем выше напряжение высокой стороны, тем более значительной становится выгода от использования упрощенных схем на короткозамыкателях и отделителях. В основном упрощенные схемы получили распространение на напряжении 35 и 110 кВ.

В настоящее время при реконструкции и техническом перевооружении ПС и РУ предусматривается замена отделителей и короткозамыкателей на выключатели.

Выключатели высокого напряжения в качестве коммутационных аппаратов предназначены для коммутации электрических цепей с целью включения и отключения токов нагрузки, токов намагничивания силовых трансформаторов и зарядных токов линий и шин, а также отключения токов КЗ, включая коммутацию при изменениях схем электроустановок.

Выключатели рассчитываются для работы практически во всех режимах электрической цепи, в том числе в тяжелом режиме отключения токов КЗ.

Исходя из этого, к выключателям предъявляются следующие требования:

надежное отключение любых токов нагрузки в пределах их номинальных значений;

быстродействие при отключениях, связанное с гашением дуги в возможно минимальный промежуток времени;

пригодность для АПВ после отключения электрической цепи под действием защиты;

обеспечение взрыво- и пожаробезопасности при всех видах коммутации;

удобство в обслуживании, в частности, каждый выключатель (или его привод) должен иметь хорошо видимый указатель положения «Включено» и «Отключено». Если выключатель не имеет открытых контактов, а его привод установлен отдельно (например, за стенкой) от выключателя, то указатели положения должны быть и на выключателе, и на его приводе.

Отключение и включение под напряжение и в работу присоединения, имеющего в своей цепи выключатель, производится дистанционно. При этом кнопка (ключ управления) выключателя удерживается в положении «Отключить» или «Включить» до момента срабатывания сигнализации, указывающей на окончание операции.

При отказе в отключении выключателя при дистанционном управлении во избежание несчастных случаев не допускается его отключение воздействием на кнопку местного управления, защелку привода или сердечник отключающего электромагнита. Для вывода выключателя в ремонт в этом случае обесточивается соответствующая секция или участок электроустановки. Отключение такого выключателя по месту допустимо лишь при настоятельной необходимости, например, для снятия напряжения с пострадавшего, если нет других вариантов.

Из многочисленных типов и конструкций выключателей на практике наибольшее распространение получили масляные выключатели с большим объемом масла, выключатели с малым объемом масла и воздушные выключатели. Все более широкое применение получают элегазовые и вакуумные выключатели.

Общими для всех выключателей основными конструктивными частями являются токопроводящие и контактные системы с дугогасительными устройствами, изоляционные конструкции, корпуса и вспомогательные элементы (газоотводы, предохранительные клапаны, указатели положения и др.), передаточные механизмы и приводы.

Масляные выключатели бывают с большим объемом масла (серий МКП, У, С и др.) и маломасляные выключатели (серий ВМГ, ВМП, МГГ, ВМК и др.).

В баковых масляных выключателях с большим объемом масла используется масло как для гашения дуги, так и для изоляции токопроводящих частей от заземленных конструкций.
