В. Красник - Эксплуатация электрических подстанций и распределительных устройств

Осмотры и меры по предупреждению отказов масляных выключателей . При осмотрах масляных выключателей прежде всего проверяют соответствие положения каждого выключателя показаниям его сигнального устройства согласно оперативной схеме.

Кроме того, проверяют состояние поверхности фарфоровых покрышек вводов, изоляторов и тяг, целостность мембран предохранительных клапанов и отсутствие выбросов масла из газоотводов, а также отсутствие следов просачивания масла через сварные швы, разъемы и краны.

На слух проверяется отсутствие шума и треска внутри выключателя.

По цвету термопленок определяется температура контактных соединений.

При значительном понижении уровня масла из бака принимаются меры, препятствующие отключению выключателя током нагрузки или током КЗ. С этой целью автоматические выключатели отключают и снимают предохранители на обоих полюсах шин электромагнита отключения. Затем собирают схему, при которой цепь с неуправляемым выключателем отключается другим выключателем — шиносоединительным (ШСВ) или обходным.

Зимой при температуре окружающего воздуха ниже минус 25 °C из-за повышения вязкости масла резко ухудшаются условия гашения дуги в масляных выключателях. Поэтому для улучшения условий работы масляных выключателей в зимнее время должен включаться электроподогрев, отключение которого производится при температуре выше минус 20 °C.

На надежность выключателей большое влияние оказывает качество работы их приводов, особенно при отклонениях напряжения от номинального в сети оперативного тока. Любое отклонение напряжения в ту или иную сторону представляет опасность для выключателя.

Так, при понижении напряжения в силовых цепях привод может недовключить выключатель, что представляет опасность при работе в режиме АПВ.

При повышении напряжения электромагниты могут развить слишком большие усилия, которые приведут к поломкам деталей привода и повреждению запирающего механизма.

Для предупреждения отказов в работе приводов их периодически проверяют при напряжении 0,8 и 1,15 U ном. При отказе в отключении выключатель должен быть выведен в ремонт.

Конструктивные схемы воздушных выключателей различны. Однако их общими элементами являются:

дугогасительные устройства;

устройства создания изоляционного промежутка между контактами выключателя при его отключенном положении;

изоляционные конструкции;

шунтирующие резисторы;

резервуары для хранения сжатого воздуха;

механизмы системы управления.

В воздушных выключателях сжатый воздух выполняет следующие две функции: гашение дуги и управление механизмом выключателя.

Конструктивные схемы воздушных выключателей на ПС отличаются способом создания изоляционного промежутка между контактами выключателя, способом подачи сжатого воздуха в дугогасящие устройства, системой управления выключателем, наличием шунтирующих резисторов и делителей напряжения и др.

В качестве материала для изоляции токоведущих частей от земли служит фарфор.

Наиболее характерными причинами отказов воздушных выключателей являются следующие:

отказы в отключении токов КЗ, которые происходят из-за недостаточной отключающей способности воздушных выключателей гасить электрическую дугу, а также при отключении неудаленных КЗ, сопровождающихся большой скоростью восстановления напряжения на контактах. При удалении точки КЗ от шин ПС скорость восстановления напряжения уменьшается. Для улучшения работы выключателей в таких случаях применяется шунтирование дугового разрыва низкоомным резистором и повышение эффективности дугогасящих устройств путем увеличения последовательно включенных мест разрыва;

дефекты контактных систем из-за дефектов конструкций отдельных узлов выключателя, заклинивания деталей, приводящих к зависанию подвижных контактов в промежуточном положении или к недостаточному вжиманию контактов. Если зависание происходит во время отключения КЗ, то горящей дугой разрушаются контактные системы и фарфоровая изоляция;

перекрытия опорной изоляции по наружной поверхности, которые обусловлены в основном загрязнением изоляторов уносами с предприятий и пылью при ее увлажнении. Проникновение влаги внутрь изоляторов, а также прекращение продувки внутренних полостей воздухопроводов приводит к перекрытию изоляции по внутренней поверхности и разрушениям выключателей;

неисправности механизмов приводов и клапанов , с которыми связано значительное число отказов в работе выключателей, обусловленных дефектами клапанов, попаданием под клапаны посторонних предметов, повреждением электромагнитов и цепей управления. Иногда происходит самопроизвольное уменьшение сброса давления из-за попадания в каналы клапанов пыли и смазки. Все эти неисправности, как правило, приводят к неполнофазной работе выключателей;

повреждение резиновых уплотнителей происходит из-за потери упругих свойств резины и приводит к нарушению герметичности соединений. Для устранения таких нежелательных явлений производится обжатие всех элементов эластичного крепления изоляторов. Следует учесть, что частые обжатия приводят к деформации и преждевременному выходу из строя резиновых прокладок и уплотнений.

Осмотры воздушных выключателей являются неотъемлемой частью процедуры их обслуживания.

При осмотре по показаниям сигнальных ламп и манометров проверяется фактическое положение всех фаз воздушного выключателя, отсутствие утечек воздуха, целостность изоляторов гасительных камер, отделителей, шунтирующих резисторов и емкостных делителей напряжения, опорных колонок и изолирующих растяжек, а также отсутствие загрязненности поверхности изоляторов.

По манометрам, установленным в распределительном шкафу, контролируется давление воздуха в резервуарах выключателя и поступление его на вентиляцию.

У воздушных выключателей давление должно быть на уровне 2 МПа. При давлении ниже 1,6 МПа один из манометров размыкает цепь включения и отключения, а другой при давлении ниже 1,9 МПа переключает цепи АПВ на отключение.

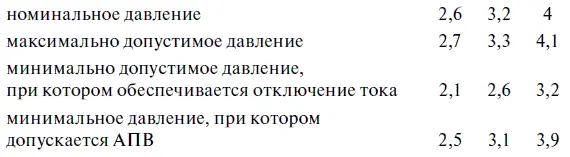

Для воздушных выключателей отечественного производства отклонения давлений от номинального нормируются следующими значениями:

Контроль за поступлением воздуха на вентиляцию ведется по указателю продувки, представляющему собой стеклянную трубку с находящимся в ней алюминиевым шариком. Шарик под действием струи воздуха должен находиться во взвешенном состоянии между рисками, нанесенными на указателе. Регулирование расхода воздуха осуществляется винтом на верхней части редукторного клапана.
