Если после измерения напряжений а 1— а 2; а 1— b 2; а 1— с 2; b 1— a 2; b 1— b 2; b 1— c 2ни одно из показаний вольтметра не было близким к нулю, то фазируемые трансформаторы принадлежат к разным группам соединений и их включение на параллельную работу недопустимо.

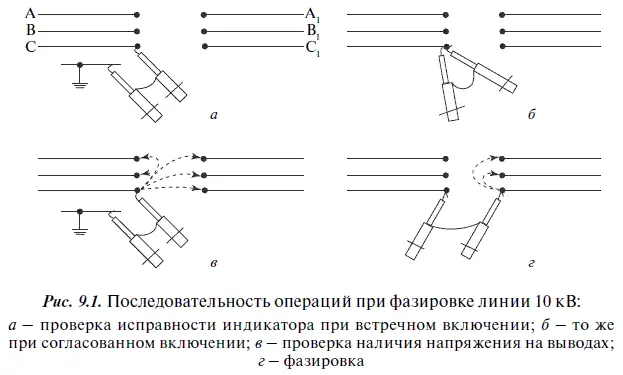

При фазировке КЛ и ВЛ 6-10 кВ пользуются индикаторами. На рис. 9.1 показана последовательность операций при фазировке линий 10 кВ индикатором типа УВНФ.

Для проверки исправности индикатора щупом трубки, содержащей резистор, касаются заземления, а щуп другой трубки подносят к одному из зажимов аппарата, находящегося под напряжением (рис. 9.1, а); при этом должна загореться неоновая лампа. Затем щупами обеих трубок касаются одной токопроводящей части (рис. 9.1, б ). При этом лампа индикатора гореть не должна. Проверяется напряжение на всех шести выводах коммутационного аппарата (рис. 9.1, в). Такая проверка производится для того, чтобы исключить ошибку при фазировке линии, имеющей обрыв. Абсолютные значения напряжения между фазой и землей роли не играют, так как при фазировке присоединение индикатора будет производиться или на линейное напряжение (несовпадение фаз), или на малую разность напряжений между одноименными фазами (совпадение фаз). Поэтому о наличии напряжения на каждой фазе судят по свечению лампы индикатора.

Процесс собственно фазировки состоит в том, что щупом одной трубки индикатора касаются любого крайнего вывода аппарата, например, фазы С, а щупом другой трубки — поочередно трех выводов со стороны фазируемой линии (рис. 9.1, г). В двух случаях касаний (С — A 1и С — В 1) лампа ярко загорается, а в третьем (С — С 1) гореть не будет, что укажет на одноименность фаз.

После определения первой пары одноименных выводов щупами поочередно касаются других пар, например, А — A 1и А — В 1. Отсутствие свечения лампы индикатора в одном касании укажет на одноименность следующей пары выводов. Совпадение фаз третьей пары выводов В — В 1проверяют лишь для контроля — фазы должны совпасть.

Одноименные фазы соединяют на параллельную работу. Если одноименные пары у разъединителей или выключателей не находятся друг против друга, установка отключается и шины пересоединяются в том порядке, который необходим для совпадения фаз.

Прежде чем приступить к фазировке, следует убедиться в выполнении требований безопасности по подготовке рабочего места и соблюдать специальные требования по работе с измерительными штангами на оборудовании, находящемся под напряжением.

Работы с индикатором напряжения необходимо производить только в диэлектрических перчатках. При фазировке нельзя приближать соединительный провод к заземленным частям. Фазировку нельзя производить во время дождя, снегопада и при тумане, так как изолирующие части индикатора напряжения могут увлажниться и будут перекрыты.

Косвенным методом обычно фазируют трансформаторы и линии всех классов напряжения, чаще всего при двойной системе шин.

В РУ, где обе системы шин находятся в работе, для выполнения фазировки освобождают одну систему шин, выводя ее в резерв.

При включенном шиносоединительном выключателе вольтметром проверяют совпадение фаз вторичных напряжений ТН рабочей и резервной систем шин. Затем отключают шиносоединительный выключатель и снимают с его привода оперативный ток. На резервную систему шин включают цепь, для которой следует произвести фазировку. По фазируемой цепи с противоположного конца подают напряжение и производят фазировку на выводах вторичных цепей ТН рабочей и резервной систем шин.

Для трехобмоточных трансформаторов фазировку выполняют в два приема: со стороны обмотки НН и со стороны СН.

Сначала трансформатор включают на резервную систему шин НН и подают на него напряжение со стороны ВН. Фазировку выполняют на зажимах ТН, принадлежащих шинам НН. При совпадении фаз трансформатор отключают со стороны НН, включают на резервную систему шин СН и выполняют фазировку на этом напряжении.

После получения положительных результатов в обоих случаях фазировки трансформатор считается сфазированным и его включают в работу.

При фазировке шинных трансформаторов необходимо учитывать схему заземления вторичных обмоток ТН, так как заземленной может быть как нейтраль, так и одна фаза.

В первом случае для фазировки можно применять вольтметр со шкалой на двойное фазное напряжение, во втором — на двойное линейное напряжение. Кроме того, фазировку ТН, у которых заземлена фаза вторичных обмоток, выполняют при помощи фазоуказателя, что допустимо, так как фазы фазируемых напряжений жестко соединены и требуется установить лишь совпадение напряжения одноименных фаз, а также любой другой фазы. Если они не совпадают, диск фазоуказателя при подаче на его выводы напряжения от первого ТН будет вращаться в одном направлении, а при подаче напряжения от второго ТН — в другом.

На практике имеют место случаи, когда фазируемые электроустановки имеют разные порядки следования фаз.

Например, необходимо провести фазировку и включить на параллельную работу две электроустановки, в одной из которых прямой, а в другой — обратный порядок следования фаз. Их соединяет ЛЭП. Для включения двух электроустановок на параллельную работу необходимо, чтобы одна из них по отношению к другой имела один и тот же порядок следования фаз — только в этом случае возможна их синхронизация.

Для того чтобы порядки следования фаз электроустановок совпали, то есть чтобы обратный порядок следования фаз одной электроустановки по отношению к другой стал прямым, на ЛЭП изменяют порядок чередования фаз. Это может быть осуществлено перемещением на линии проводов фаз на одной опоре, то есть изменением их чередования в пространстве.

Таким образом, изменением порядка чередования фаз на линии изменяется порядок следования фаз векторов напряжений одной электроустановки по отношению к другой, хотя абсолютные порядки следования фаз векторов напряжений электроустановок остаются прежними. В этом заключается взаимозависимость понятий порядка следования и чередования фаз.

Переключение — это изменение одной совокупности соединений в другую (СТ МЭК 50(151)—78).

Основным документом, регламентирующим организацию и порядок переключений, их выполнение, переключения при переводе присоединений с одной системы шин на другую, при выводе оборудования в ремонт и при вводе его в работу после ремонта и т. д., является «Инструкция по переключениям в электроустановках», утвержденная приказом Минэнерго России от 30 июня 2003 г. № 266.
