В ЗРУ 6-10 кВ, в которых линейные (кабельные) разъединители расположены близко от пола и не отгорожены от коридора управления сплошной защитной стенкой, операции с ними опасны для персонала. В этом случае рекомендуется при отключении линии первыми отключить не линейные, а шинные разъединители, расположенные на большом расстоянии от оператора.

При включении электрической цепи операции с выключателями выполняются в последнюю очередь.

Автоматические устройства (АПВ, АВР и др.) выводятся из работы перед отключением выключателя, а вводятся в работу после включения выключателя.

Помимо соблюдения последовательности операций включения и отключения необходимы так называемые проверочные действия в электрических цепях, при которых схемы и режимы их работы не изменяются, а дается лишь информация об их состоянии.

К проверочным действиям относятся проверки режимов работы ПС и оборудования, проводимые до начала переключений, а также в процессе их выполнения.

По результатам таких проверок делают выводы о возможности выполнения переключений; предупреждается возникновение перегрузочных режимов работы оборудования, отклонений напряжений от номинального значения и др.

При переключениях проверке подлежат нагрузки отключаемых (включаемых) цепей, положения коммутационных аппаратов, стационарных заземлителей, отсутствие напряжения на токоведущих частях перед их заземлением.

Обязательными являются проверки положения выключателей на месте их установки, если после отключения выключателей должны выполняться операции с разъединителями или отделителями данных цепей.

В КРУ отключенное положение выключателя проверяется перед каждой операцией перемещения тележки в шкафу КРУ из рабочего в испытательное положение, и наоборот.

Проверку положения выключателя по показаниям сигнальных ламп мнемосхемы измерительных приборов (амперметров, вольтметров, ваттметров) допускается производить при отключении выключателя электрической цепи без проведения в дальнейшем операций с разъединителями, отключения выключателя цепи с последующим проведением операций с разъединителями при помощи дистанционного привода, при включении под нагрузку линии, трансформатора, при подаче и снятии напряжения с шин. В таких случаях нет необходимости проверять действительное положение выключателя на месте его установки, если по сигнальным лампам и измерительным приборам видно, что операция с выключателем состоялась.

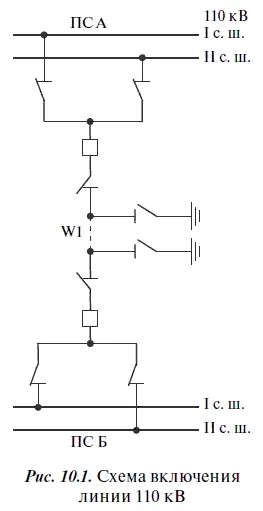

Вывод в ремонт линии с учетом проверочных действий производят в следующей последовательности (рис. 10.1):

проверяют возможность отключения линии по режиму работы участка сети (ПС);

на ПС А отключают выключатель линии и по амперметру проверяют отсутствие на ней нагрузки;

на ПС Б проверяют отсутствие нагрузки на линии и отключают ее выключатель;

в РУ проверяют отключенное положение выключателя линии и отключают ее линейные разъединители;

проверяют отключение каждой фазы разъединителей;

на ПС А в РУ проверяют, что выключатель линии находится в отключенном положении;

отключают линейные разъединители и проверяют положение каждой фазы разъединителей.

После проверки отсутствия напряжения на линии с обеих ее сторон накладывают защитные заземления. При включении стационарных заземлителей проверяют положение заземлителя каждой фазы.

Последовательность операций при отключении ЛЭП следующая: отключают устройство АПВ и выключатель линии, линейные и шинные разъединители.

Последовательность операций при включении ЛЭП следующая: включают шинные разъединители на соответствующую систему шин, затем линейные разъединители, выключатель и АПВ линии.

Отключение тупиковой ЛЭП начинают с отключения выключателя на питаемой ПС, при этом проверяется готовность потребителей к отключению линии. Затем проверяют отсутствие нагрузки на линии и отключают ее выключатель со стороны питающей ПС.

Включение линии под напряжение и нагрузку выполняют в обратном порядке.

Последовательность операций при отключении и включении транзитных линий и линий дальних передач (напряжением 330 кВ и выше) устанавливается диспетчером.

Включение и отключение одной из спаренных линий, когда другая отключена линейными разъединителями, производится в обычной последовательности, предусмотренной для одиночной линии. Включение одной из спаренных линий, если другая находится в работе, производят с отключением линии, находящейся в работе. Для этого следует отключить выключатель работающей линии со стороны нагрузки, отключить выключатель спаренных линий со стороны питания, включить линейные разъединители с обеих сторон включаемой линии, включить выключатель со стороны питания и включить выключатели обеих линий со стороны нагрузки.

Отключение одной из спаренных линий, когда обе линии включены и находятся под нагрузкой, производят с отключением спаренных линий. Для этого следует отключить выключатели обеих линий со стороны нагрузки, отключить выключатель спаренных линий со стороны питания, отключить линейные разъединители с обеих сторон отключаемой линии, включением выключателя на питающей ПС подать напряжение на оставшуюся в работе линию, замкнуть линию под нагрузку включением ее выключателя у потребителя.

Отключение трехобмоточного трансформатора (автотрансформатора) выполняют в следующей последовательности: отключают выключатели со стороны НН, СН и ВН, отключают трансформаторные и шинные разъединители со стороны НН, а затем в той же последовательности со стороны СН и ВН.

Для включения трансформатора необходимо включить шинные и трансформаторные разъединители с каждой их трех сторон, затем включить выключатели ВН, СН и НН.

Если к нейтрали обмотки трансформатора 35 кВ подключен дугогасящий реактор, то его отключение следует начинать с отключения реактора. Отключение от сети обмотки единственного трансформатора ПС с подключенным к нейтрали дугогасящим реактором или единственной линии, отходящей от ПС с дугогасящим реактором, без отключения этого реактора опасно из-за возможного перекрытия изоляции оборудования 35 кВ.

Ликвидация технологических нарушений в электроустановках производится в соответствии с инструкциями энергопредприятий, составленными на основе инструкций вышестоящего органа оперативного управления.

Переключения при ликвидации аварий и технологических нарушений (инцидентов) выполняются в том же порядке и последовательности, которые изложены в указанной выше в п. 10.1 отраслевой инструкции и в инструкциях энергопредприятий. При этом не допускаются отступления от требований правил безопасности.
