В. Красник - Эксплуатация электрических подстанций и распределительных устройств

В аварийной ситуации оперативный персонал обеспечивается первоочередной связью, а в случае необходимости по его требованию прерываются остальные переговоры.

Начальник смены электростанции срочно информирует диспетчера энергосистемы о возникновении аварии.

Во время ликвидации аварии находящийся на дежурстве персонал, непосредственно обслуживающий оборудование, остается на рабочих местах, принимая меры к сохранению оборудования в работе, а если это невозможно — к его отключению. Уходя, дежурный персонал сообщает о своем местонахождении вышестоящему оперативному персоналу.

Рабочее место оставляют:

при явной опасности для жизни;

для оказания первой помощи пострадавшему при несчастном случае;

для принятия мер по сохранению целостности оборудования;

по распоряжению работника, руководящего ликвидацией аварии.

Персонал, не имеющий постоянного рабочего места (обходчики, дежурные слесари и др.), при возникновении аварии немедленно поступает в распоряжение непосредственного руководителя и по его указанию принимает участие в ликвидации аварии.

Приемка и сдача смены во время ликвидации аварии не производится; пришедший на смену оперативный персонал используется по усмотрению лица, руководящего ликвидацией аварии. При аварии, для ликвидации которой требуется длительное время, допускается сдача смены по разрешению вышестоящего оперативного дежурного.

В инструкции предприятия указываются операции, которые оперативный персонал проводит самостоятельно при потере связи, а также операции, которые самостоятельно не выполняются.

Оперативный персонал, независимо от присутствия лиц административно-технического персонала, как правило, принимает решения единолично, осуществляя мероприятия по восстановлению нормального режима оборудования и ликвидации аварии.

Все оперативные переговоры с момента возникновения аварии и до ее ликвидации записываются на магнитофон или жесткий диск компьютера.

Работник, принявший руководство ликвидацией аварии на себя, принимает все обязанности отстраненного от руководства работника и оперативно подчиняется вышестоящему оперативному руководителю.

Передача руководства ликвидацией аварии оформляется записью в оперативном журнале. Персонал, отстраненный от ликвидации аварии, остается на своем рабочем месте и выполняет распоряжения и указания лица, принявшего на себя руководство ликвидацией аварии.

По окончании ликвидации аварии лицо, руководящее ликвидацией, составляет сообщение об аварии по установленной форме.

При ликвидации аварии производятся необходимые операции с устройствами релейной защиты и противоаварийной автоматики в соответствии с действующими нормативными документами и указаниями органов диспетчерского управления энергосистемы.

При выполнении самостоятельных действий по ликвидации аварии оперативный персонал электростанций и ПС руководствуется следующим:

при подаче напряжения на обесточенные участки электрической сети и РУ напряжением 110 кВ и выше проверяет наличие заземленной нейтрали со стороны питания (то же относится и к КЛ 35 кВ, работающим с глухим заземлением нейтрали);

при опробовании напряжением отключившегося оборудования немедленно вручную отключает выключатели при включении их на КЗ и отказе защиты или при неполнофазном включении;

при опробовании напряжением отключившихся линий предварительно отключает устройство АПВ, если оно не выводится из действия автоматически, и производит необходимые переключения в устройствах противоаварийной автоматики;

при опробовании напряжением отключившихся линий 330 кВ и выше и длиной более 200 км подготавливает режим сети по напряжению. Такая подготовка объясняется возможным значительным повышением напряжения выше допустимого на ПС, с которой производится опробование, особенно на другом конце линии.

При ликвидации аварии напряжение на шины обесточившейся электростанции подается в первую очередь.

Отключившееся во время аварии оборудование включается после анализа действия отключивших его защит.

Замыкание на землю — это замыкание, обусловленное соединением проводника с землей или уменьшением сопротивления его изоляции по отношению к земле ниже определенной величины (СТ МЭК 50(151)—78).

Компенсация емкостного тока замыкания на землю в сетях 6-35 кВ применяется для уменьшения тока замыкания на землю, снижения скорости восстановления напряжения на поврежденной фазе после гашения заземляющей дуги, уменьшения перенапряжений при повторных зажиганиях дуги и создания условий для ее самопогасания.

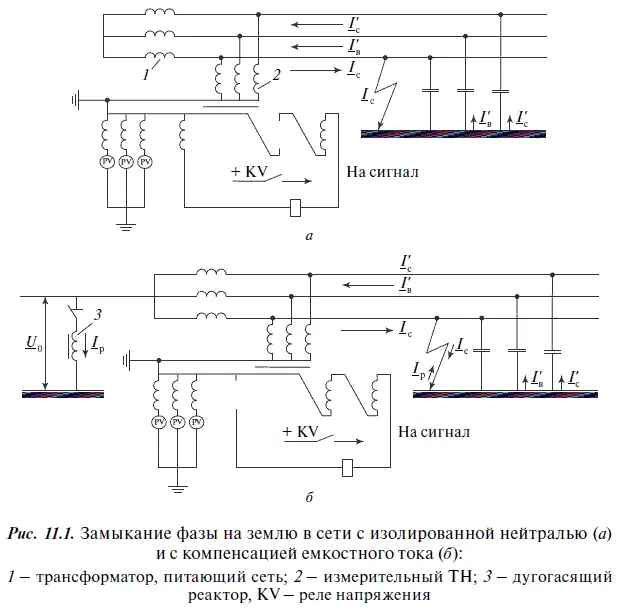

Из рис. 11.1, а видно, что при замыкании фазы на землю обмотка ТН поврежденной фазы оказывается замкнутой накоротко и показания ее вольтметра будут равны нулю. Две другие фазы будут находиться под линейным напряжением, что зафиксируют вольтметры.

В точке замыкания фазы (например, фазы С) на землю проходит ток, равный геометрической сумме емкостных токов неповрежденных фаз, то есть

Чем протяженнее сеть, тем больше ее емкость и, следовательно, тем больше ток замыкания на землю, что вытекает из формулы (11.1).

Опасность замыкания фазы на землю состоит в том, что в месте повреждения, как правило, возникает перемежающаяся заземляющая дуга, длительное горение которой при большом емкостном токе приводит к значительному тепловому эффекту с возможным возникновением междуфазных КЗ, а повышение напряжения двух фаз до линейного значения может привести к пробою дефектной изоляции.

В соответствии с требованиями ПТЭ, токи замыкания на землю не должны превышать следующих значений:

В соответствии с требованиями ПУЭ и Типовой инструкцией по компенсации емкостного тока, компенсация должна применяться при следующих значениях емкостного тока замыкания на землю в нормальных режимах работы сети:

в воздушных сетях 6-20 кВ на железобетонных или металлических опорах и во всех сетях 35 кВ — при токе более 10 А;

в воздушных сетях, не имеющих железобетонных или металлических опор:

при напряжении 6 кВ — при токе более 30 А;

при напряжении 10 кВ — более 20 А;
