При определенных (стабильных) параметрах внешней среды предохранителя время расплавления плавкой вставки зависит от тока. Чем больше ток, тем меньше время расплавления плавкой вставки и, следовательно, полное время срабатывания предохранителя. Зависимости времени срабатывания предохранителей от тока обычно представляются в графическом виде. Их принято называть времятоковыми (защитными) характеристиками предохранителей.

Таким образом, предохранитель, включенный последовательно с контролируемой электрической цепью, обеспечивает выявление в ней повреждений, сопровождающихся повышением тока, и отключение этой цепи в случае ее повреждения (срабатывания предохранителя).

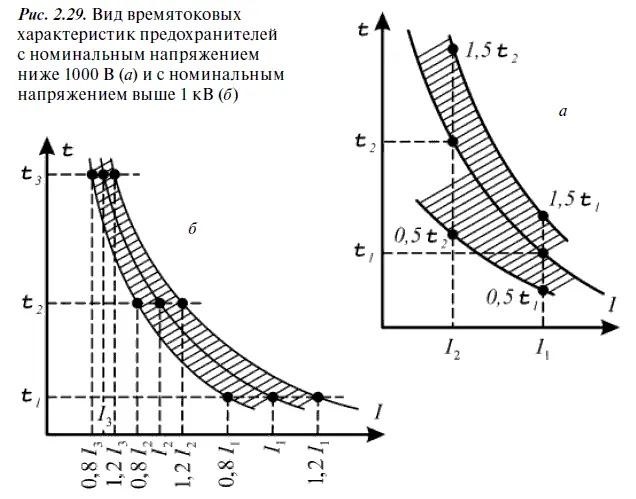

Реальные времятоковые характеристики предохранителей могут отличаться от характеристик, предоставляемых заводами-изготовителями. Так, разброс времени срабатывания предохранителей с номинальным напряжением ниже 1000 В может достигать ±50 % (рис. 2.29, а ). У предохранителей с номинальным напряжением выше 1 кВ для любого времени срабатывания отклонения значений тока срабатывания не должны превышать ±20 % (рис. 2.29, б) [3].

Для обеспечения селективного действия предохранителей их согласование производится по расчетным характеристикам. Они строятся на основе заводских характеристик с учетом возможного разброса (см. рис. 2.29). Расчетные характеристики являются, по сути, границами диапазона, в котором может находиться реальная характеристика предохранителя. Условия селективного действия предохранителей должны выполняться для всего диапазона (семейства) характеристик каждого из согласуемых предохранителей.

Селективность действия защит на предохранителях достигается за счет разных значений времени срабатывания отдельных предохранителей. Первым из предохранителей, входящих в цепь питания места КЗ, срабатывает предохранитель, имеющий наименьшее время срабатывания. Он должен быть установлен ближе к месту повреждения, а время срабатывания других предохранителей должно нарастать по мере приближения к источнику питания. Таким образом, с помощью предохранителей реализуется принцип МТЗ.

Для оценки селективности и согласования защит электрической сети расчетные времятоковые характеристики предохранителей строятся в диапазоне токов от нуля до максимально возможного значения тока в каждом предохранителе. Максимально возможный ток в предохранителе — это ток при трехфазном КЗ в месте установки предохранителя в максимальном режиме электрической системы.

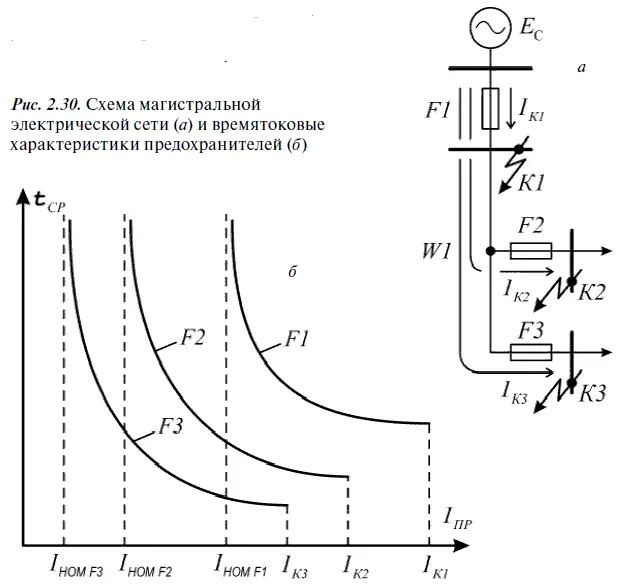

Например, в магистральной электрической сети с линией электропередачи W1 установлены три предохранителя F1, F2, F3 (рис. 2.30, а ). Характеристика головного предохранителя F1 должна быть построена в диапазоне токов от нуля до значения тока в этом предохранителе при трехфазном КЗ в точке К1; характеристика предохранителя F2 на первом присоединении — до значения тока в этом предохранителе при трехфазном КЗ в точке К2; характеристика предохранителя F3 на втором присоединении — до значения тока в этом предохранителе при трехфазном КЗ в точке К3, как показано на рис. 2.30, б. Здесь t CP— время срабатывания предохранителя; I ПP— ток в предохранителе; I НОМ F1, I НОМ F2, I НОМ F3— номинальные токи предохранителей F1, F2, F3 соответственно; I K1, I K2, I K3— токи в предохранителях при КЗ в точках К1, К2 и К3 соответственно.

Задача

Пусть имеется радиальная электрическая цепь с тремя предохранителями (рис. 2.31, а), в которой значения номинальных токов нагрузок Н1 и Н2 равны значениям номинальных токов предохранителей F2 и F3 соответственно. Расчетные характеристики предохранителей показаны на рис. 2.31, б ( t СР— время срабатывания предохранителя; I ПР— ток в предохранителе; I НОМ F2— значение номинального тока в предохранителе F2 ). Требуется определить:

1. Отличаются ли значения номинальных токов предохранителей?

2. Не сработает ли какой-либо из предохранителей в нормальных режимах (при токах нагрузок не больше номинальных)?

3. Как будет работать защита предохранителями при увеличении нагрузки (по току) Н1 вдвое и при номинальной нагрузке Н2 ?

4. Как будет работать защита предохранителями при увеличении нагрузки (по току) Н2 вдвое и при номинальной нагрузке Н1 ?

5. Как будет работать защита предохранителями при увеличении нагрузок (по току) Н1 и Н2 вдвое?

6. Как будет работать защита предохранителями при КЗ в точках К1, К2, К3 ?

7. В каких режимах не обеспечивается селективное действие предохранителей?

8. Как добиться правильной селективной работы защиты предохранителями в рассматриваемой электрической цепи?

Решение

1. Номинальным для предохранителя является ток, при котором он может работать длительное время, а время срабатывания стремится к бесконечности. По характеристикам, показанным на рис. 2.31, а , можно предположить, что значения номинальных токов предохранителей ответвлений F2 и F3 одинаковы (хотя защитные характеристики имеют разные формы). Значение номинального тока головного предохранителя F1 больше и равно примерно утроенному значению номинального тока предохранителя F2.

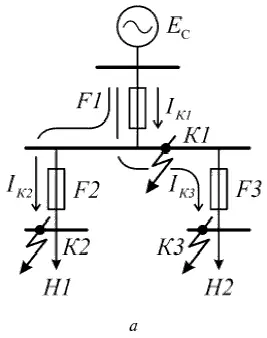

Рис. 2.31. (а)Схема радиальной электрической сети.

2. В нормальных режимах токи в предохранителях F2 и F3 не превышают номинального значения и эти предохранители не сработают. Ток в головном предохранителе F1 равен сумме токов двух нагрузок, и его максимальное значение есть сумма номинальных значений токов нагрузок Н1 и Н2 (два номинальных тока предохранителя F2). При этом токе головной предохранитель F1 не сработает. Следовательно, все предохранители в нормальном режиме будут работать правильно.

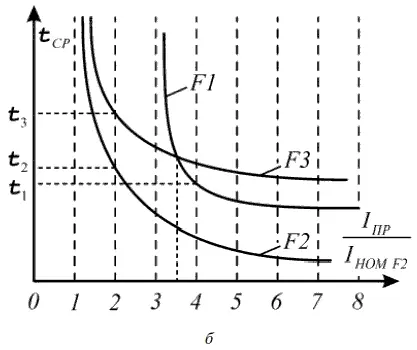

Рис. 2.31. (б) Времятоковые характеристики предохранителей

3. При двукратной перегрузке по току предохранителя F2 его время срабатывания равно t 2. Ток в головном предохранителе равен сумме токов нагрузок, то есть трем номинальным токам предохранителя F2 (ток в предохранителе F3 соответствует номинальному значению). Это есть номинальный ток предохранителя F1, и головной предохранитель при этом токе не сработает. Следовательно, сработает только предохранитель F2 с выдержкой времени, равной t 2.Условие селективности при этом соблюдается.
