Основным техническим параметром, определяющим достигнутый уровень развития электросетевого хозяйства страны, является шкала используемых номинальных напряжений. Сроки освоения отдельных номинальных напряжений в отечественной и зарубежной практике развития энергосистем приведены в табл. 1.4.

Таблица 1.4

Развитию электрических сетей стран Западной Европы способствуют высокие темпы роста потребления электроэнергии и весьма активный обмен электроэнергией между странами сообщества. Для этих стран весьма различна структура производства электроэнергии (табл. 1.5), что также способствует развитию электрических сетей объединения. Так, в Норвегии 99,3 % электроэнергии вырабатывается на ГЭС и только 0,6 — на ТЭС; во Франции 78 % — на АЭС. Самая большая доля (13 %) возобновляемых источников энергии (ВИЭ) в Дании (ветроэнергетика) и Финляндии (сжигание биомассы и отходов).

Таблица 1.5

В Европе происходит активный обмен электроэнергией между странами, иногда составляющий значительную часть производимой в отдельной стране электроэнергии. Через границы государств перетекают примерно 20 % вырабатываемой электроэнергии. В 2002 г. перетоки составляли 551 млрд кВтч электроэнергии, в 2001 г. — 543 млрд кВтч. Самый крупный экспортер — Франция (77 млрд кВтч, или 14 % всего производства в стране), на втором месте — Норвегия (10 млрд кВтч, или 7 %). Больше всего электроэнергии импортирует Италия, купившая за рубежом 50 млрд кВтч (19 % собственного производства), на втором месте — Нидерланды (16 млрд кВтч, или также 19 %). Германия имеет почти нулевое сальдо: экспорт 44 млрд кВт-ч, импорт — 43,9.

Высшим напряжением основной электрической сети переменного тока стран Европы является напряжение 750 кВ, которое получило большое развитие в энергосистемах Украины и частично Белоруссии, Польши, Венгрии и Болгарии, а также стран Восточной Европы, где имеются концевые участки межгосударственных электропередач от энергосистем России и Украины.

Высшим напряжением основной электрической сети энергосистем большинства стран Центральной и Западной Европы на уровне 2006 г. являлось 380–420 кВ, законодательно принятое как наивысшее. Сети этого напряжения в последние годы развивались наиболее высокими темпами. При этом сети 220–275 кВ, ранее являвшиеся основными, продолжают эксплуатироваться в условиях ограниченного развития: к этим сетям не присоединяются новые генерирующие мощности, а в отдельных случаях ВЛ этого класса напряжения используются в сети 110–150 кВ до полного физического износа.

Для распределительной сети высокого напряжения в энергосистемах европейских стран используются напряжения 110 (115) — 132–150 кВ. Вытеснение промежуточных напряжений характерно и для распределительных сетей на низшей ступени распределения электроэнергии (33–35, 66 кВ). Основной шкалой трансформации мощности в странах Европы становится 380–420/110-150/10-20 кВ, при которой шаг шкалы напряжения становится выше двух, что характерно для энергосистем, где идет процесс электрификации «вглубь».

Основная системообразующая сеть энергосистем стран Европы, как правило, строится с использованием двухцепных, а в отдельных случаях и четырехцепных ВЛ с обеспечением двухстороннего питания. В этих условиях даже при достаточно тяжелом виде аварийного повреждения — одновременном отключении двух цепей — питание узловых подстанций сохраняется. Узловые ПС с высшим напряжением 380–420 кВ оснащаются двумя — четырьмя трансформаторами. В распределительных сетях, как правило, применяются резервированные схемы с широким использованием двухцепных ВЛ, кабельных сетей (в городах), двухтрансформаторных подстанций. Мощность ПС 110–150/НН кВ 2×20 — 2×80 МВ А.

В электрических сетях энергосистем Европы широко используется элегазовое оборудование, комплектные распределительные устройства (КРУ) с элегазовым оборудованием (КРУЭ), маслонаполненные кабели и кабели с синтетическим покрытием, а в последние годы — кабели с изоляцией из сшитого полиэтилена, комплектные батареи статических конденсаторов и др. Некоторые характерные примеры прокладок кабельных линий (КЛ) СВН на территории крупнейших городов Европы, осуществленных в последние годы, приведены ниже. Так, в Лондоне электросетевая компания National Grid в 2004 г. ведет сооружение КЛ 420 кВ, связывающей электростанцию St. John Wood с подстанцией Elstree. Сечение кабеля — 2500 мм 2, расчетный ток — 3700 А.

В Берлине энергокомпанией Bewag осуществлено строительство воздушно-кабельной передачи 380 кВ, основным назначением которой является создание надежной системы внешнего электроснабжения центральной части города на дальнюю перспективу. Другим назначением кабельной электропередачи является усиление связи 380 кВ района Берлина с основной сетью энергосистем стран Центральной Европы, поскольку сооруженная линия является элементом основной сети энергообъединения стран Западной Европы (UCPTE).

В настоящее время европейскими производителями кабельной продукции разработаны, испытаны и созданы промышленные образцы кабеля СВН рекордной пропускной способности напряжением:

до 1000 кВ (маслонаполненный, с поперечным сечением токоведущей части 2500 мм 2, имеющей пропускную способность до 3 млн кВт);

до 500 кВ (с изоляцией из сшитого полиэтилена (XLPE) с поперечным сечением токоведущей части 2500 мм 2, пропускная способность 1,9 млн кВт). Кабели этого типа находят все более широкое применение.

Среди энергосистем Азии передовые позиции в мире занимают энергосистемы Токио и Южной Кореи.

На долю столичной энергокомпании Японии (ТЕРСО) приходится треть всех абонентов страны, потребляющих треть всей реализуемой в стране электроэнергии. По объему производства электроэнергии и установленной мощности электростанций ТЕРСО превышает масштабы развития электроэнергетики таких стран, как Италия, Южная Корея, Канада и др., а также крупнейших энергосистем мира (энергокомпании штатов Нью-Йорк и Техас США и др.).

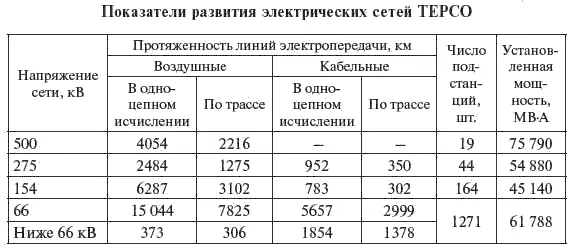

В электрической сети переменного тока (50 Гц) используется шкала напряжений 500-275-154-66 кВ. Протяженность воздушных и кабельных линий электропередачи ТЕРСО, а также установленные мощности подстанций отдельных напряжений приведены в табл. 1.6.

Таблица 1.6

Отчетные данные по развитию электрических сетей позволяют отметить ряд характерных особенностей технической политики ТЕРСО.
