Выпрямленный сигнал поступает на вход ОУ через фильтр L3, L4, С6, С7, которые препятствуют попадания на вход ОУ ВЧ составляющей. Операционный усилитель работает от однополярного питания. Поэтому для его нормальной работы при помощи делителя на R4, R5 создана искусственная «средняя точка».

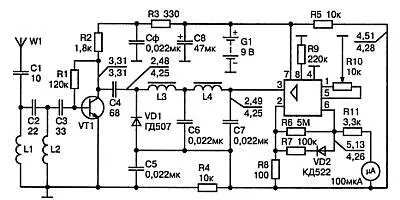

Рис. 4.15. Индикатор поля

Усиление микросхемы определяется отношением R6/R8 при малых сигналах на входе. При увеличении напряжения на выводе 6 микросхемы до 0,6–0,7 В происходит открывание диода VD2 и в цепь обратной связи усилителя подключается резистор R7, что уменьшает усиление и делает шкалу прибора линейной.

В качестве ОУ можно применить 140УД12 или 140УД6 (предпочтительнее). В случае использования УД6 резистор R9 из схемы необходимо удалить. Резистором R10 осуществляется установка шкалы прибора на 0.

VT1— СВЧ транзистор, например КТ399.

L1 — 8 витков, провода 0,5 на оправке 5 мм. L2 — 6 витков, того же провода. Дросселя L3, L4 по 60-100 мкГн.

Схема № 16. Индикатор напряженности поляпредставлен на

http://cxem.net/indicator/indicatorl5.php. Особенность индикатора ( рис. 4.16) в способе отображения уровня напряженности — на пятиуровневой светодиодной шкале.

Индикатор может контролировать напряженности полей с частотой до 1000 МГц. АЧХ индикатора не измерялось, так как его функция не измерять уровень ВЧ поля в абсолютных значениях, а демонстрировать его уровень и изменение этого уровня в условных единицах.

Однако, при наличии необходимой аппаратуры, можно сделать соответствующие таблицы. Во всяком случае, он уверенно реагирует:

— на сигнал СВ-радиостанции, работающей в диапазоне 27 МГц;

— на сигнал сотового телефона, работающего на значительно более высоких частотах.

Рис. 4.16. Индикатор напряженности поля

ВЧ-сигнал наводится в антенне W1 и поступает на усилительный каскад на VT1. Здесь работает относительно низкочастотный транзистор КТ3102. Возможно, используя транзистор типа КТ368, КТ381, можно улучшить работу индикатора на ВЧ. На выходе усилительного каскада включен детектор на германиевых диодах VD1 и VD2.

На конденсаторе СЗ выделяется постоянное напряжение, величина которого пропорциональна напряженности ВЧ поля. Это напряжение измеряется шкальным индикатором на поликомпараторной ИМС ВА6137, предназначенной для работы в индикаторах уровня. Уровень напряженности поля оценивают по линейной шкале из пяти светодиодов HL1—HL5.

Индикатор питается от источника из двух последовательно включенных гальванических элементов. Роль корпуса играет пластмассовый футляр для зубной щетки. В нем расположены два элемента питания (один за другим) и детали индикатора. В просверленные отверстия вклеены светодиоды, образующие линейную шкалу. Выводы светодиодов служат и опорными точками для монтажа микросхемы А1.

Роль антенныиграет складная телескопическая антенна (с поворотным шарниром) радиоприемника или магнитолы.

Шарнир закреплен с боковой части корпуса так, что в сложенном положении антенна расположена параллельно корпусу. Для работы ее разворачивают на 180° (или другой угол) и вытягивают на нужную длину. Чувствительность можно регулировать, изменяя длину антенны.

При налаживании передатчика индикатор располагают на некотором расстоянии от его антенны, величина которого зависит от мощности и изменение его мощности излучения оценивают при светодиодной шкале. При необходимости индикатор удаляют или приближают к антенне передатчика. Индикатор целесообразно использовать при налаживании передатчиков мощностью не более 0,5 Вт. В противном случае он оказывается слишком чувствительным даже со сложенной антенной и его приходится далеко уносить.

Примечание.

В том случае, если нужно индицировать значительную мощность излучения, можно предусмотреть выключатель, отключающий питание от УВЧ на транзисторе VT1.

Вместо антенны можно подключить объемную катушку диаметром около 100 мм из трех витков толстого намоточного провода. Один конец катушки подключают вместо W1, а второй — на общий минус питания. Не исключен вариант и со сменными перестраиваемыми контурами, на разные частотные участки (получится волномер).

В случае, если под рукой нет приемника для поиска радиопередатчиков, но необходимо быть уверенным, что вас не подслушивают, можно воспользоваться передатчиком помех для подавления приемных устройств, которые могут снимать информацию с радиозакладок.

Схема № 1. Сначала рассмотрим схему простого и надежного передатчика помех диапазона 100–170 МГц с мощностью излучения около 100 мВт. Этот диапазон выбран не случайно, так как большинство микропередатчиков предназначены для работы именно в этом диапазоне ввиду наличия дешевых и высококачественных приемников.

Выходная мощность передатчика в пределах 100 мВт позволяет получить на входе расположенного рядом приемника соотношение «сигнал/шум», 1/100 или 1/50. Этого более чем достаточно даже для экзотических видов модуляции (ЛЧМ,ФКМ и пр.) для того, чтобы полностью подавить информационный сигнал с радиозакладки. Схема передатчика помех для радиозакладок представлена на рис. 5.1.

Передатчик помех состоит из двух частей:

— модулятора (выполнен в виде мультивибратора на транзисторах VT1, VT2);

— задающего генератора на транзисторе VT3.

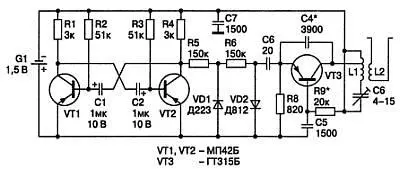

Рис . 5.1. Схема передатчика помех для радиозакладок

В передатчике помех применена частотная манипуляция с частотой манипуляции 8 Гц и девиацией около 80 кГц (для расширения спектра помехи).

Катушка L 1 — бескаркасная, имеет 3–4 витка провода ПЭВ 0.8, диаметр катушки 5 мм, шаг намотки 1,5 мм.

Катушка связи L 2 — бескаркасная, содержит один виток (диаметром 9 мм) провода ПЭВ-2-0,6 вокруг «холодного» конца катушки L1. Передатчик собран в металлической коробке 40x80 мм. Высокочастотная часть собрана навесным монтажом. В качестве антенны применен полуволновый вибратор из медной проволоки диаметром 2–4 мм.

Схема № 2. Принципиальная схема еще одного несложного генератора помех приведена на рис. 5.2. Источником шума является полупроводниковый диод — стабилитрон VD1 типа КС168А, работающий в режиме лавинного пробоя при очень малом токе. Сила тока через стабилитрон VD1 составляет всего лишь около 100 мкА. Шум, как полезный сигнал, снимается с катода стабилитрона VD1через конденсатор С1 поступает на инвертирующий вход операционного усилителя DA1 типа КР140УД1208. На неинвертирующий вход этого усилителя поступает напряжение смещения, равное половине напряжения питания с делителя напряжения, выполненного на резисторах R2 и R3.
