С. Корякин-Черняк - Как собрать шпионские штучки своими руками

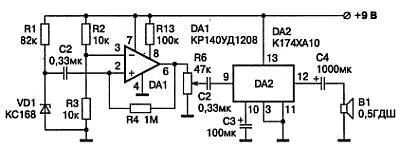

Рис. 5.2. Принципиальная схема несложного генератора помех

Режим работы микросхемы определяется резистором R5, а коэффициент усиления — резистором R4. С нагрузки усилителя, переменного резистора R6, усиленное напряжение шума поступает на усилитель мощности, выполненный на микросхеме DA2 типа К174ХА10. С выхода усилителя шумовой сигнал через конденсатор С4 поступает на малогабаритный широкополосный громкоговоритель В1.

Уровень шума регулируется резистором R6. Стабилитрон VD1 генерирует шум в широком диапазоне частот от единиц герц до десятков мегагерц. Однако на практике он ограничен АЧХ усилителя и громкоговорителя.

Стабилитрон VD1 подбирается по максимальному уровню шума, но так как стабилитроны представляют собой некалиброванный источник шума, то стабилитрон может быть любым, с напряжением стабилизации менее напряжения питания.

Микросхему DA1 можно заменить микросхемой КР1407УД2 или использовать любой операционный усилитель с высокой граничной частотой коэффициента единичного усиления. Вместо усилителя на DA2 можно использовать любой другой УЗЧ. Подробнее схема широко рассмотрена в интернете, например, на http://legion-33/Sxemy/G_belogo_huma.htm.

Схема № 3. Предлагаемая схема генератора помех на ИМС 74 LS 04очень проста. Но, тем не менее, она эффективно глушит диапазон примерно в 500 мГц на расстоянии до 30 м. Устройство (рис. 5.3) выполнено на одной микросхеме 74LS04 (можно также использовать K555ЛH1, КР1533ЛН1, КР531ЛН1), и подстроенном конденсаторе емкостью 3—15 пФ.

Рис . 5.3. Схема генератора помех на ИМС 74LS04

В качестве антенны использован кусок провода длинной 20–30 см. В зависимости от емкости конденсатора можно перестроиться на любую полосу частот шириной в 500 МГц.

Схема № 4. Мощный генератор помех (рис. 5.4)основан на распространенной сейчас в Интернете схеме передатчика на 10 Вт, предложенной М. Анисимовым.

Рис . 5.4. Принципиальная схема мощного генератора помех

Катушки имеют следующие параметры:

— L1 — 4 витка ПЭВ-4,0 на оправке 12 мм, отвод от середины;

— L2 — дроссель 20 мкГн, подходит от китайского приемника;

— L3 — 8 витков ПЭВ-1,0 на оправке 8 мм, намотана на оболочке кабеля РК-75;

— L4 — 6 витков того же провода и на той же оправке, расположена между 2-х половин L3.

Следует отметить, что батарейное питание тут не эффективно, ток потребления устройства более 0,5 А, поэтому нужен хороший блок питания. Транзистор должен стоять на хорошем радиаторе, иначе он может просто сгореть. Антенной служит штырь длиной 1 м. Генератор помех начинает работать сразу и настройки не требует.

Описание устройства приводится на http://www.general.pop3.ru/generato.gif.

Схема № 5. Генератор подавления радиопередатчиковрассматривается на http://isinpol.net/radio-master/10-generator-podavleniya-radioperedatchikov.html. Этот постановщик радиопомех предназначен для работы в системе активной зашиты информации. Постановщик радиопомех во включенном состоянии создает электромагнитные помехи в эфире с интенсивностью, достаточной для маскирования информативных излучений от используемой оргтехники, в том числе от ПК. Генератор также обеспечивает эффективное подавление излучений маломощных передатчиков диапазона 30 МГц— 1000 МГц.

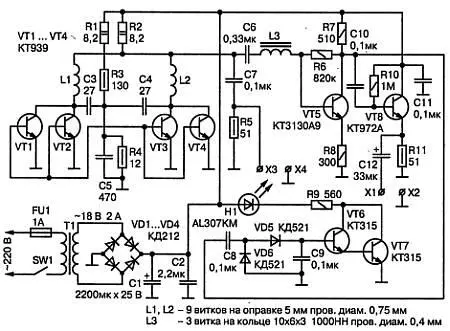

Рис. 5.5. Генератор подавления радиопередатчиков

Данная модификация прибора, кроме того, может применяться для предотвращения активации радиомикрофонов с дистанционным управлением, посредством воздействия на входные цепи приемника дистанционного управления.

Генератор ( рис. 5.5) построен по классической схеме шумового генератора радиочастотного диапазона. Однако следует отметить, что тепловой режим работы схемы очень тяжелый. На транзисторы VT1—VT4 необходимы радиаторы не менее 100 кв. см. на каждый, при условии хорошей внутренней вентиляции корпуса. Резисторы R1 и R2 лучше заменить на один 4,7 Ома мощностью 10 Вт.

Схема № 6. Стабилизированный генератор шумарассматривается на http://www.cqham.ru/hpal4.htm. Благодаря простоте схемы и удобству градуировки генераторы шума на прямонакальных диодах получили широкое распространение среди радиолюбителей.

При всех достоинствах схемы существует один недостаток, делающий работу с ними не совсем приятной, а именно — крайнее неудобство установки и поддержания низких уровней шума, соответствующих токам через диод порядка единиц миллиампер.

Проблема возникает из-за резкой нелинейности зависимости тока анода диода от напряжения накала. Это затрудняет регулировку анодного тока с помощью стабилизатора с низким выходным сопротивлением. Применение для этих целей реостата тоже не очень хорошее решение из-за скачков тока при перестройке и большой нелинейности регулировочной характеристики.

Можно ли создать генератор шума, в котором регулировка выходной мощности осуществляется линейно, в любом диапазоне и поддерживается на заданном уровне при изменении сетевого напряжения? Да, и это не сложно.

Идея состоит в том, что нить накала диода питается от стабилизатора, охваченного обратной связью не по своему выходу, а по току анода. Петля обратной связи замыкается через промежуток катод-анод диода. При этом зависимость тока анода от напряжения накала диода, включенного в цепь обратной связи, линеаризуется пропорционально коэффициенту усиления в петле, который можно сделать очень высоким.

Ниже приведена схема, реализующая этот принцип (рис.5.6).

Сам генератор шума выполнен на диоде V1. Показанное на схеме включение диода позволяет избавиться от дросселя в анодной цепи. Это улучшает частотную характеристику прибора на УКВ. Но при этом требуется перенос регулирующего элемента к высокопотенциальному концу анодного источника.

Источник питания нити накала собран на диодном мосте VD1 и конденсаторе С4. Напряжение с этого источника подается на нить накала диода через регулирующий транзистор VT1. Оптрон V01, управляющий транзистором VT1, предназначен для сдвига тока управления «вверх».

Рис . 5.6. Стабилизированный генератор шума

Источник питания анода выполнен на диодном мосте VD2 и конденсаторах С1 и С2. Напряжение, пропорциональное току анода диода, выделяется относительно общего провода на шунте R11. На операционном усилителе DA1 выполнена схема, вырабатывающая напряжение, пропорциональное разности сигналов с шунта R11 и задатчика тока анода — резистора R10.
