Из всего вышесказанного можно сделать следующие выводы:

— лазерные системы съема существуют и являются при грамотной эксплуатации весьма эффективным средством получения информации;

— лазерные микрофоны не является универсальным средством, так как многое зависит от условий применения;

— не все то является лазерной системой разведки, что так называется продавцом или производителем;

— без квалифицированного персонала тысячи и даже десятки тысяч долларов, потраченные на приобретение лазерного микрофона, пропадут зря;

— службы безопасности должны разумно оценить необходимость защиты информации от лазерных микрофонов.

Принцип работы лазерного микрофона представлен на рис.6.1.

Рис. 6.1. Принцип работы лазерного микрофона

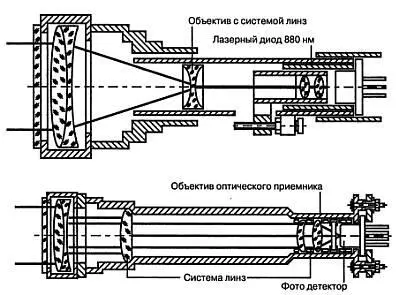

А на рис.6.2показаны объективы оптического передатчика и оптического приемника ЛCAP.

Рис. 6.2. Объективы оптического передатчика и оптического приемника ЛСАР

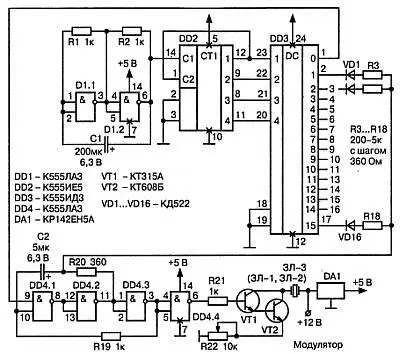

Схема № 1. Но даже лазерному детектору можно поставить помеху. На рис.6.3показана схема, модулирующая стекло.

Резонирующим элементом служит пьезоэлемент, который жестко крепится по центру стекла для обеспечения максимальной амплитуды. Схема собрана на ТТЛ микросхемах, потребляющих большой ток, поэтому для питания необходимо использовать сетевой блок питания.

Пьезодатчик модулирует стекло таким образом, что амплитуда модуляции стекла выше, чем модуляция голосом при средней громкости произношения. Кроме того, пьезоэлемент модулирует стекло на разных частотах, что еще больше затрудняет съем информации через стекло.

Схема № 2. Существует и более простая схема срыва прослушивания (рис. 6.4).

В качестве модулятора с частотой 50 Гц используется обычное малогабаритное реле постоянного тока РЭС 22, РЭС 9.

Выводы обмотки подключаются к переменному току напряжением чуть ниже порога срабатывания. Реле жестко крепится к стеклу клеем ЭПД. Так же можно попробовать совсем элементарную схему для защиты от ЛСАР.

Рис. 6.4. Схема срыва прослушивания

Примечание

Все мы знаем закон физики — «Угол падения равен углу отражения». Это значит, что надо находиться строго перпендикулярно окну прослушиваемого помещения. Из квартиры напротив вы вряд ли поймаете отраженный луч, так как стены здания обычно, я уж не говорю об окнах, немного кривоваты и отраженный луч пройдет мимо.

Перед важным совещанием приоткройте окно, и пока шпионы бегают по соседним зданиям и ищут отраженный луч, вы, наверняка, успеете обсудить все важные моменты, а если менять положение окна каждые 5—10 мин. (приоткрыть, закрыть), то все желание прослушивать вас после такого марафона пройдет.

Проблема противодействия съему информации с использованием лазерного излучения остается весьма актуальной и в то же время одной из наименее изученных по сравнению с другими, менее «экзотическими» средствами промышленного шпионажа.

Внимание

Использование этих устройств в некоторых случаях запрещено законодательством РФ и может привести к административной или уголовной ответственности.

Выше отмечалось, что звуковые волны в помещении вызывают микровибрации оконных стекол. Но на окно можно направить не только лазерный луч (что очень дорого, десятки тысяч долларов стоит лазерный микрофон), но и поток ИК-излучения. И в этом случае большая часть ИК-излучения пройдет через стекло внутрь, однако будет и отражение. При этом отраженный поток окажется промодулированным речевой информацией. Такую систему может создать и радиолюбитель.

Устройство стоит из двух относительно независимых частей: ИК-передатчика; ИК-приемника.

Принципиальная схема ИК-передатчика показана на рис. 6.5, а. В приведенном на рис. 6.5, б варианте схема с К1401УД4 обеспечивала уверенный съем информации с расстояния 5—10 м, вариант с TLE2074CN обеспечивал съем информации с расстояния до 15–20 м. Кроме того, второй вариант в силу более низкого уровня шумов позволял уверенно разбирать тихие слова даже на фоне громкой музыки.

Рассмотрим передатчик.Основу передатчика составляет генератор прямоугольных импульсов на микросхеме D1. Выходной сигнал генератора с частотой 35 кГц поступает на базу транзистора VT1, который совместно с VT2 образует составной транзистор. При помощи этого транзистора коммутируется ИК-светодиод VD1.

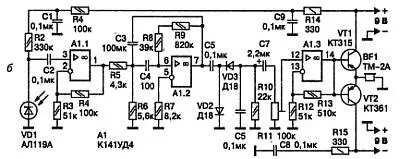

Рис . 6.5. Устройство для снятия информации со стекла по ИК-каналу: а—схема ИК-передатчика;

б—схема ИК-приемника

Отраженный сигнал поступает на вход приемника, схема которого показана на рис, 6.5, б. Принятый фотодиодом VD1 сигнал поступает на вход усилителя, собранного на ОУ А1.1.

Здесь вся полоса принятых частот усиливается в два раза, а также обеспечивается согласование фотодиода с последующими каскадами. На ОУ А1.2 собран активный полосовой фильтр, настроенный на частоту 34,67 кГц, т. е. на частоту несущей передатчика.

Коэффициент усиления каскада равен 100, полоса пропускания с неравномерностью 3 дб — 6,8 кГц, это обеспечивает избирательное усиление несущей и боковых полос. Такое построение схемы позволяет максимально ослабить действие помех и паразитного фона от осветительных приборов.

С выхода А1.2 сигнал поступает на амплитудный детектор, построенный по классической схеме, не требующей пояснений, На ОУ А1.3 и транзисторах VT1 и VT2 построен УНЧ, нагрузкой которого служат высокоомные телефоны ТМ-2А или аналогичные. Развязка узлов схемы по питанию осуществляется цепями R1 C1, R14 С9, R15 С8.

Наладкаправильно собранной схемы сводится к подстройке частоты передатчика резистором R1 до получения на выходе приемника максимальной амплитуды сигнала. ОУ К1401УД4 не имеет прямой замены среди отечественных микросхем, но вместо А1.1 и А1.2 можно применить любые ОУ с полевыми транзисторами на входе и частотой единичного усиления не менее 2,5 МГц. А1.3 можно заменить на любой ОУ широкого применения.
