Коллектив авторов - Шпионские штучки и устройства для защиты объектов и информации

• Видеосистемы записи и наблюдения.

• Системы определения местоположения контролируемого объекта.

• Системы контроля компьютеров и компьютерных сетей.

В этой главе мы коснемся только тех технических средств ведения разведки, которые представлены в настоящее время на рынке России.

Радиомикрофон, как следует из названия, это микрофон, объединенный с радио, т. е. с радиоканалом передачи звуковой информации. В настоящий момент нет устоявшегося названия этих устройств. Их называю; радиозакладками, радиобагами, радиокапсулами, иногда "жуками", но все-таки самым точным названием следует признать название, вынесенное в заголовок данного раздела. Мы будем придерживаться в дальнейшем этого названия, хотя оно и не самое "сочное" из перечисленных.

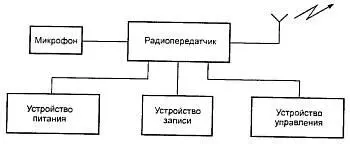

В общем виде структурная схема радиомикрофона приведена на рис. 1.1.

Рис 1.1.Обоб щенная структурная схема радиомикрофона

Радиомикрофоны являются самыми распространенными техническими средствами ведения коммерческой разведки. Их популярность объясняется прежде всего удобством их оперативного использования, простотой применения (не требуется длительного обучения персонала), дешевизной, очень небольшими размерами. В самом простом случае радиомикрофон состоит из собственно микрофона, т. е. устройства для преобразования звуковых колебаний в электрические, а также радиопередатчика — устройства, излучающего в пространство электромагнитные колебания радиодиапазона (несущую частоту), промодулированные электрическими сигналами с микрофона. Микрофон определяет зону акустической чувствительности (обычно она колеблется от нескольких до 20–30 метров), радиопередатчик дальность действия радиолинии. Определяющими параметрами с точки зрения дальности действия для передатчика являются мощность, стабильность несущей частоты, диапазон частот, вил модуляции. Существенное влияние на длину радиоканала оказывает, конечно, и тип радиоприемного устройства. На приемных устройствах мы остановимся, хотя и коротко, позже.

Устройство управления не является обязательным элементом радиомикрофона. Оно предназначено для расширения его возможностей: дистанционного включения-выключения передатчика, микрофона, записывающего устройства, переключения режимов. Могут быть предусмотрены режимы: включения по голосу, режим записи в реальном времени, режим ускоренного воспроизведения и т. д.

Устройство записи, как следует из сказанного выше, также не является обязательным элементом.

Разработаны и выпускаются серийно сотни моделей радиомикрофонов, в том числе не менее ста типов в России и СНГ (в основном на Украине и в Белоруссии).

Технические данные радиомикрофонов находятся в следующих пределах:

вес………………………….. от 5 до 350 г.

габариты…………………. от 1 см 3до 8 дм 3

частотный диапазон… от 27 до 900 МГц

мощность………………… от 0,2 до 500 мВт

дальность без ретранслятора.. от 10 до 1500 м

время непрерывной работы… от нескольких часов до нескольких лет.

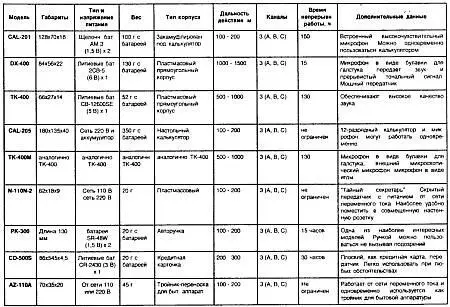

Более подробные данные по конкретным моделям приведены в табл. 1.1.

Таблица 1.1. Технические данные радиомикрофонов промышленного изготовления

Как видно изданной таблицы, дальность действия, габариты и время непрерывной работы находятся в очень тесной зависимости друг от друга. В самом деле, для увеличения дальности необходимо прежде всего поднять мощность, одновременно возрастает ток, потребляемый от источника питания, который быстрее расходует свой ресурс, а значит, сокращается время непрерывной работы. Чтобы увеличить это время, увеличивают емкость батарей питания, но это увеличивает габариты радиомикрофона. Можно увеличить длительность работы передатчика введением в его состав устройства дистанционного управления (включение-выключение), однако это также увеличивает габариты. Кроме того, нужно иметь в виду, что увеличение мощности передатчика облегчает возможность его обнаружения.

Наличие такого большого количества моделей радиомикрофонов объясняется тем, что в различных ситуациях требуется определенная модель.

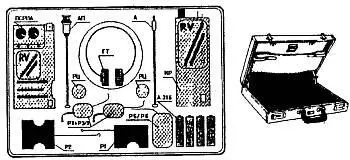

Очень часто подобные изделия предлагаются комплектами. На рис. 1.2 приведен один из таких комплектов — AD-17.

Это профессиональный комплект различных радиомикрофонов с автоматическим приемником и индикатором излучений. Диапазон частот 350–450 МГц. Комплект размещается в портфеле.

Рис. 1.2. Комплект акустического контроля АД-17(США)

Состав комплекта:

— Портфель.

— Индикатор излучений.

— Приемник сигналов.

— Антенна приемника.

— Антенна индикатора.

— Головные телефоны.

— Радиомикрофон Р1 и Р2.

— Радиомикрофон РЗ

— Радиомикрофон Р5 (Р6).

— Элементы питания.

— Шнур записи.

Комплект дополняется антеннами "волновой канал" или "бабочка".

Из рисунка видно, что в состав входят несколько видов радиомикрофонов. Они отличаются мощностью передатчика: радиомикрофон Р2 имеет мощность излучения 15 мВт и дальность действия до 300 м, габариты — 58x51x15 мм, а РЗ, например, мощность 3 мВт, дальность действия до 150 м и, соответственно, меньшие габариты — 33x27x7 мм.

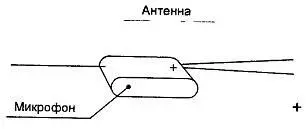

На рис. 1.3 изображен радиомикрофон РЗ. Это радиомикрофон со встроенным микрофоном и проводниками для подключения внешнего электропитания 1,5 В Включение радиопередатчика производится в момент подсоединения внешнего электропитании. Корпус пластиковый, антенна гибкая. Несущая частота в диапазоне 350–450 МГц. Мощность излучения 3 мВт. Дальность действия до 150 м. Габариты 33x27x7 мм.

Рис. 1.3. Радиомикрофон РЗ из комплекта АД-17

Распространенным явлением является маскировка радиомикрофонов под какие-то устройства двойного назначения: зажигалки, калькуляторы, часы и т. д. В качестве примера на рис. 1.4 изображен радиомикрофон в виде авторучки.

Красивая шариковая авторучка может работать как радиомикрофон с дальностью до 200 м (рис. 1.4). Встроенный микрофон обеспечивает высококачественный акустический контроль. Электропитание от часовых батареек, непрерывно до 15 ч. Частоты фиксированные (канал А или В) в диапазоне 350–450 МГц. Габариты длина 130 мм, диаметр 14 мм, вес 20 г.

Рис. 1.4. Радиомикрофон в виде авторучки
