Повысить скрытность получения информации можно также с помощью использования канала СВЧ диапазона более 10 ГГц. Передатчик, выполненный на диоде Ганна, может иметь очень небольшие габариты. В эксперименте, проведенном авторами, обеспечивалась дальность более 100 м. К преимуществам такой системы можно отнести отсутствие помех, простоту и отсутствие в настоящее время эффективных средств контроля. К недостаткам следует отнести необходимость прямой видимости, хотя и в меньшей степени, т. к. СВЧ сигнал может все-таки огибать небольшие препятствия и проходит (с ослаблением) сквозь тонкие диэлектрики, например, шторы на окнах. Данных о применении СВЧ канала в России у авторов не имеется.

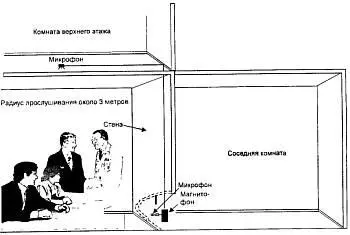

Стетоскоп представляет собой вибродатчик, усилитель и головные телефоны. Схема применения стетоскопа приведена на рис. 1.24.

Рис. 1.24. Схема применения стетоскопа

Вибродатчик специальной мастикой прикрепляется к стене, потолку и т. п. Размеры датчика, на примере устройства DTI, составляют 2,2x0,8 см, диапазон частот 300-3000 Гц, вес 126 г, коэффициент усиления 20000.

С помощью подобных устройств можно осуществлять прослушивание разговора через стены толщиной до 1 м. Стетоскоп может оснащаться проводным, радио или другим каналом передачи информации. Основным преимуществом стетоскопа можно считать трудность обнаружения, т. к. он может устанавливаться в соседних помещениях.

В качестве примера приведем два устройства — SIPE RS и SIPE ОРТО2000, отличающиеся каналом передачи. Микрофон-стетоскоп размером 2x3 см обеспечивает прослушивание через стены толщиной до 50 см и оконные рамы с двойными стеклами. Мощность передатчика SIPE RS 20 мВт, дальность 250 м. Размеры передатчика составляют 44x32x14 мм, масса — 41 г, время непрерывной работы 90 часов. ИК система SIPE OPTO 2000 обеспечивает радиус действия 500 м и имеет широкую диаграмму направленности.

Существуют стетоскопы, в которых чувствительный элемент, усилитель и радиопередатчик объединены в одном корпусе. Имеющий очень небольшие габариты, радиостетоскоп достаточно прикрепить с помощью специальной липкой массы к стене, полу или потолку в соседнем помещении. В качестве примера такого стетоскопа на рис. 1.25 изображен стетоскоп АД-50.

Рис. 1.25. Компактный стетоскоп

Этот компактный стетоскоп позволяет не только прослушивать разговоры через стены, оконные рамы, двери, но и передавать информацию по радиоканалу. Имеет высокую чувствительность и обеспечивает хорошую разборчивость речевого сигнала. Рабочая частота составляет 470 МГц. Дальность передачи до 100 N. Время непрерывной работы 24 ч, размеры 40x23 мм.

Большинством специалистов прогнозируется постоянный рост случаев применения стетоскопов, что прежде всего объясняется удобством применения подобной техники, а также тем, что их чрезвычайно трудно обнаружить.

Системы и устройства видео контроля получили мощный импульс своего развития в связи с созданием миниатюрных видеокамер и видеомагнитофонов. Если история применения фотокамер в разведке насчитывает 90-100 лет, то применение видеотехники сдерживалось неприемлемыми ее весогабаритными характеристиками. В настоящее время габариты видеокамер (без видеомагнитофонов) часто могут быть меньше самых миниатюрных фотокамер. Между тем, применение видеотехники в коммерческой разведке часто дает преимущества, недостижимые с помощью фото- и кинотехники. Прежде всего это то, что с помощью видеотехники легко осуществить запись, передачу на большие расстояния и оперативный анализ зрительной и звуковой информации в реальном масштабе времени.

Достижения миниатюризации в видеотехнике продемонстрированы на рис 1.26.

Рис 1.26. Микровидеокамера в очках OVS-35

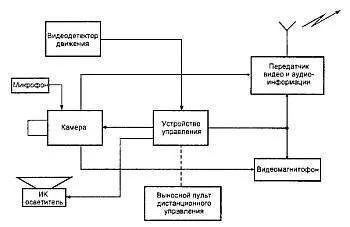

Обобщенная структурная схема передающей части системы видеонаблюдения изображена на рис. 1.27.

Рис. 1.27. Обобщенная структурная схема передающей части системы видеонаблюдения

В упрощенном виде система видеонаблюдения состоит из видеокамеры, видеомагнитофона и (или) передатчика.

Предлагаемые к реализации и имеющие приемлемые характеристики для целен коммерческой разведки видеокамеры имеют, в основном, импортное происхождение. Отечественные камеры по габаритным характеристикам пригодны пока только для систем видеоконтроля (служебные помещения, видеодомофоны, магазины и т. д.). Остановимся более подробно на характеристиках некоторых конкретных моделей камер зарубежного производства. Наибольший интерес в данном случае представляет описание бескорпусных видеокамер. На рис. 1.28 изображена бескорпусная черно-белая микровидеокамера.

Рис. 1.28. Бескорпусная черно-белая камера VPC-465

Объектив и электронная схема управления размещаются на одной плате размером 4,2x4,2 см. Стандартный объектив имеет фокусное расстояние 3,6 мм. С этим объективом камера имеет габариты 4.2x4.2x2.1 см и угол обзора 92°. С точечным объективом габариты составляют 1.2x4.2x1.2 см, угол обзора — 88°.

Независимо от типа объектива, камера имеет следующие характеристики: минимальная освещенность — 0,4 лк, разрешение 380 линии, питание — 12 В. вес — 12 г.

На рис. 1.29 изображена цветная микровидеокамера VPC-7I5 (PAL).

Рис 1.29. Цветная микровидеокамера VPC-715 (PAL)

Стандартный объектив имеет фокусное расстояние 5,6 мм, угол обзора 56°, разрешение: PAL — 512(H)x582(V). Камера может работать при освещенности до 2,5 лк. Габариты 4.2x8.4x3.0 см со стандартным и 4.2x8.4x1.2 см с точечным объективами. Вес — 30 г.

Эти и им подобные камеры могут монтироваться как вместе с объективом, так и с вынесенным объективом. Маскировка может быть самой различной: в розетках электропитания, радиоприемниках, настенных и настольных часах, одежде, очках, датчиках пожарной сигнализации, приборах освещения и т. д.

Мы не приводим рисунки этих видеокамер по той простой причине, что они по внешнему виду ничем не отличаются от обычных. Видеокамеры могут снабжаться различными сменными объективами. Нужно иметь в виду, что некоторые материалы, применяемые для маскировки объектов (типа "черное стекло"), пропускают только небольшую часть спектра и могут успешно работать при солнечном освещении, при освещении ИК прожектором или обычными лампами накаливания, но их применение невозможно при освещении объекта люминесцентными или галогеновыми лампами.
