На этом рисунке показан и управляющий мотором симистор — «TY» — его иногда называют «триак». Именно этот прибор подает (пропускает) необходимое напряжение питания на ведущий мотор.

Симистор можно вполне представить в виде быстродействующего электронного ключа (рис. 12.20), который открывается поступающими на его вход G (затвор) импульсами.

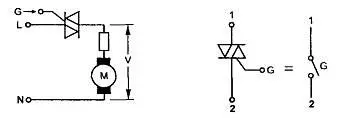

Рис. 12.20. Симистор — электронный ключ

Эти управляющие импульсы поступают с микроконтроллера, и симистор начинает пропускать напряжение питания на схему мотора. Силовые электроды симистора 1 и 2 условно называют анодом и катодом. Принцип действия электронных схем, в которых используется симистор, основан на двухполупериодном фазовом управлении. Симистор в этих схемах является регулирующим элементом, который включен последовательно со схемой ведущего мотора. Приведем еще графики на рис. 12.21.

На них показано, как изменяется величина питающего мотор напряжения в зависимости от поступающих на управляющий электрод симистора импульсов с микроконтроллера.

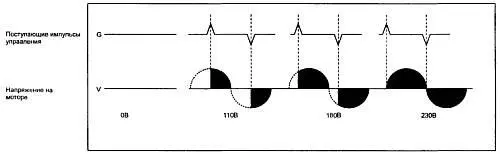

Рис. 12.21. Изменение величины питающего напряжения в зависимости от фазы поступающих импульсов управления

Мы уже много говорили о первом способе привода барабанов и теперь коротко познакомимся со вторым: это прямой привод. В нем нет приводного ремня, поскольку сам барабан с суппортом и полуосью является частью мотора. Надо сказать, идея не нова: еще в 80-е годы в бывшем СССР разрабатывались и выпускались электропроигрыватели со сверхтихоходными двигателями — это и были устройства с прямым приводом, т. е. диск проигрывателя являлся частью мотора.

Мотор прямого привода в стиральной машине состоит из трех основных частей. Первая — это генератор (коммутатор) питающего напряжения.

Можно назвать его и блоком управления. Вторая часть мотора — мультикатушка. Это группы обмоток на сердечниках, расположенные на внешней (задней) стороне бака. Третья часть — это ротор, отштампованный из пластика. По окружности ротора на внутренней стороне впрессованы мощные постоянные магниты.

Все эти основные части мотора прямого привода показаны на рис. 12.22,а, б,с.

Рис. 12.22. Устройство мотора прямого привода

При работе группы обмоток переключаются электронным коммутатором. Чем выше частота переключения, тем выше частота вращения ротора, а вместе с ним — и барабана. Таким образом, ясно, что отличие мотора прямого привода в том, что он управляется не напряжением, как остальные моторы, а частотой, с которой переключаются группы обмоток мультикатушки. Ну а соответственно, в таком моторе отсутствует основной источник шума — звено «коллектор-щетки».

В заключение раздела расскажем, как правильно установить поликлиновый ремень. На рис. 12.23 показано, как проверить натяжение ремня.

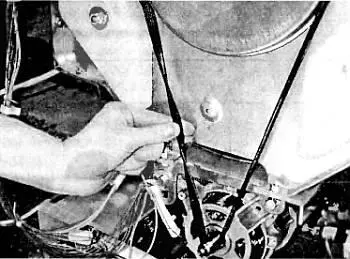

Рис. 12.23. Проверка правильности натяжения поликлинового ремня

При правильном натяжении он без усилий поворачивается на 180 градусов. При попытке дальнейшего поворота усилие резко возрастает.

Для того чтобы в узлы вращения СМА не попадали вода или моющий раствор, применяются разнообразные уплотняющие фасонные резиновые манжеты — сальники либо специальные вкладыши из графитированного пластика в сочетании с резиновыми манжетами. Рассмотрим конструкцию уплотняющего узла в СМА с фронтальной загрузкой, имеющей пластиковый бак.

Как известно из главы 1, барабаны таких СМА крепятся на специальном кронштейне — суппорте (иногда этот суппорт называют «пауком»). На рис. 13.1 показаны подобные «пауки».

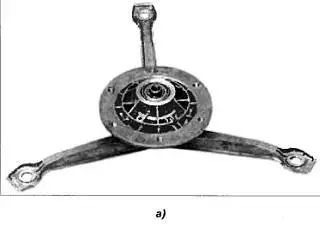

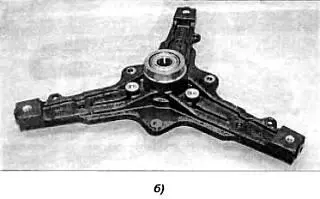

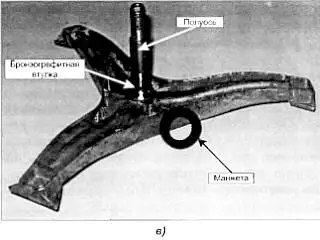

Рис. 13.1. Кронштейн-крестовина — «паук»

Они состоят из литого кронштейна с тремя «лапами».

В центр «паука» вставлена стальная полуось с посадочными местами для подшипников. На полуось, и свою очередь, напрессована втулка из бронзы (или бронзографита). Именно эта втулка в соединении с резиновой манжетой-сальником и обеспечивает необходимую герметичность узла вращения. На рис. 13.2 показан весь узел в сборе.

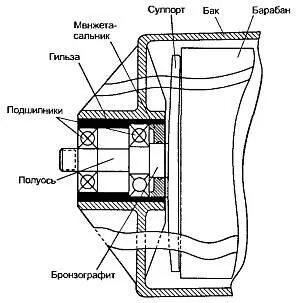

Рис. 13.2. Узел вращения СМА с фронтальной загрузкой и баком из пластика

В центр пластикового бака запрессована металлическая гильза, в которой при сборке (или ремонте) также с усилием запрессовывают подшипники и манжету-сальник. А затем в эти подшипники вставляется суппорт с барабаном. После сборки манжета занимает свое место на середине бронзовой втулки. Полуось с другой стороны имеет резьбу или специальную фаску для посадки шкива.

В других конструкциях в пластиковом баке и в его крышке могут быть просто отштампованы посадочные места для уплотнений и подшипников.

Если СМА имеет металлический бак, то подшипники и сальник запрессованы либо в литой кронштейн, который привинчивается к задней стенке бака, либо запрессованы в основу из силумина, например, как на рис. 13.3.

Рис. 13.3. Кронштейн с узлом вращения

Практически во всех типах СМА применяются резиновые фасонные манжеты-сальники, разница только в их размерах и профилях. Самые распространенные типы манжет приведены на рис. 13.4.

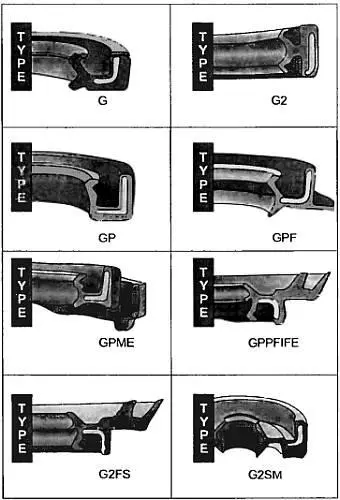

Рис. 13.4. Профили распространенных типов манжет
