В других помпах — имеющих строго определенное направление вращения — для предотвращения попадания воды в бронзографитовые подшипники (как правило, в передний подшипник) применяются резиновые уплотняющие манжеты. Сквозь центральную втулку манжеты проходит вал ротора. На рис. 14.7 показано устройство подобной манжеты.

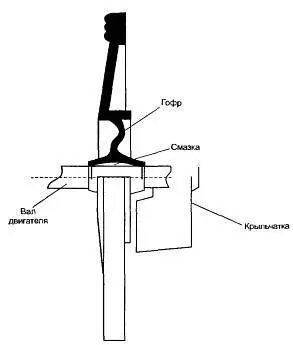

Рис. 14.7. Уплотняющая манжета

Манжета сделана из резины. Центральная втулка имеет по краям гофр.

В некоторых конструкциях манжет центральная втулка дополнительно обжимается пружинным кольцом. Перед установкой манжеты в центральную втулку закладывают немного консистентной смазки. Регулярная и своевременная замена этой смазки позволит существенно продлить срок службы помпы.

При подборе аналогов в случае замены помпы следует учитывать мощность и продолжительность работы помпы. Например, если в СМА есть режим сушки, то помпа должна будет работать непрерывно, чтобы откачивать охлаждающую конденсатор воду и сам конденсат.

И последнее: в обмотку помпы часто встраивают тепловой предохранитель на биметаллической основе. Предохранитель разрывает цепь питания обмотки помпы при перегреве. После остывания контакт должен восстановиться.

Внешний вид теплового предохранителя показан на рис. 14.8.

Рис. 14.8. Термопредохранители

В различной литературе часто можно встретить советы и рисунки по способам подключения СМА к водяной магистрали и к электросети. К сожалению, в подавляющем большинстве это просто переводы из инструкций, которые прилагаются к каждому изделию. Следуя таким инструкциям, за подключение берутся все кому не лень.

В результате попучается, что СМА, подключенная по инструкции, работает не так, как должна, а порой бывает, и вовсе выходит из строя. В качестве примера возьмем рисунки из инструкций, прилагающихся к СМА фирм Electrolux и Candy (в других инструкциях практически те же рисунки). Для объяснений этого вполне достаточно.

Итак, рис. 15.1.

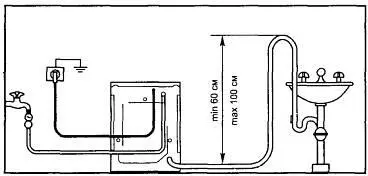

Рис. 15.1. Схема стандартного подключения СМА

На нем показано расположение сливного шланга по высоте и указаны интервалы этой высоты. Исключения составляют модели, у которых сливной шланг конструктивно расположен в верхней части бака. Вспомним, что собой представляет система «бак СМА — сливной шланг», и для верности приведем еще один рисунок 15.2.

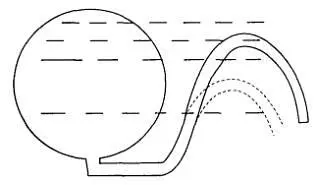

Рис. 15.2. Схема системы «бак+сливной шланг»

Пунктиром обозначим возможные уровни воды в системе. С точки зрения элементарной физики — это обыкновенные сообщающиеся сосуды, и уровни воды в них будут одинаковы (подавляющее большинство моделей бытовых СМА, о которых идет речь, не имеют обратного клапана, который бы препятствовал сливу воды).

Теперь вспомним о функциях датчика давления. Почти во всех СМА предусмотрен еще один уровень включения ДД или какой-либо из его секций. Например, в СМА группы Candy это контакты № 11 и № 14, которые принудительно включают сливной насос по достижении критического уровня воды в баке. Подобная защита от перелива, к сожалению, действенна только в тех случаях, когда неисправность возникла в работающей СМА. А что будет, если СМА выключена из сети? Допустим также, что пользователь забыл закрыть кран подачи воды, что бывает довольно часто. Поначалу, 3–4 года, все может быть хорошо, пока не «устанет» или перестанет герметично закрываться от попавшей внутрь ржавчины входной клапан. Бак начнет понемногу наполняться водой. Поскольку СМА выключена, все электрические способы защиты от перелива окажутся абсолютно бесполезными! Также бесполезна будет эта защита, если перетрется и потеряет герметичность шланг давления или произойдет «залипание» контактов ДД. Но если сливной шланг расположен на оптимальной высоте, то при превышении уровня воды в баке она будет самопроизвольно стекать в канализацию и потопа не произойдет. Также напомним; чтобы избежать «зависания» некоторых программ, сливной шланг не следует вставлять слишком глубоко в канализационную трубу, чтобы не происходило самопроизвольного засасывания воды из бака. При удлинении сливного шланга нельзя использовать кусок трубы с толстыми стенками и острыми краями, так как на срезе этой трубы практически сразу начнут накапливаться мелкие волокна и нитки и вскоре вода вообще перестанет проходить через место соединения. Аналогичный эффект наблюдается также в случае, когда шланг меньшего диаметра при удлинении просто вставляют в сливной шланг безо всяких соединительных муфт. Поэтому соединительная муфта должна быть как можно более тонкостенной с обработанными закругленными краями, вообще же предпочтительнее использовать один длинный шланг. Лучше не использовать гофрированные шланги, т. к. в них довольно быстро скапливается мусор. Если эти условия не выполнены, в СМА могут возникать систематические перегрузки при отжиме, так как основная масса воды должна быть удалена до набора максимального числа оборотов отжима. При этом будут испытывать перегрузки узлы вращения, крестовина крепления барабана и амортизаторы, что приведет к сокращению срока их службы.

Теперь о подключении к электросети. Следует учесть, что очень многие модели СМА, которые находятся в эксплуатации и в продаже, имеют европейский стандарт питающего напряжения 230 В и лишь на некоторых указано напряжение питания 220–240 В. В связи с этим после подключения СМА к электросети следует измерить напряжение на линии подключения при номинальной загрузке на программе стирки с нагревом воды. Если при измерении окажется, что величина питающего напряжения окажется менее 200 В, то СМА при этом лучше не эксплуатировать, так как при уменьшенном напряжении питания возникают перегрузки по току в ведущем моторе (речь идет о коллекторных моторах).

В результате этих перегрузок перегревается и разрушается коллектор якоря (правда, некоторые модели имеют защиту от пониженного напряжения питания, но таких пока единицы). То же самое происходит и в случае использования «гибридной» проводки. То есть часть проводки сделана медным проводом соответствующего сечения, но протянута не от электрощита, как положено, а от ближайшей распаечной коробки, до которой ранее проводка была сделана алюминиевым проводом. В результате часть напряжения при нагрузке падает на алюминиевой проводке и на скрутках. Также возможно падение напряжения до недопустимо низкого значения (180–190 В) в моменты, когда к электросети подключаются одновременно все мощные потребители электроэнергии. Например: электроплита, печь СВЧ и др. В таких случаях возможно проявление непериодических дефектов, т. е. в другое время, когда падение напряжения в сети отсутствует, СМА работает нормально.
