Рис. 16.2. Восстановление оси ротора

Подобная работа вполне по силам токарю средней квалификации. Затем вкладыши устанавливают в подготовленную проточку и напрессовывают новый подшипник и затем — насадку-шкив. Некоторые фирмы выпускают сменные роторы в комплекте с подшипниками — в этом случае ремонт сводится лишь к правильной сборке частей мотора.

А теперь мы рассмотрим простые, так называемые типовые, дефекты как наиболее часто встречающиеся. Не будем приводить «развесистые» алгоритмы по поиску неисправностей.

В ранее изданных книгах подобные алгоритмы уже печатались. Смысл любого алгоритма сводится к измерениям напряжении на контактах исполнительных устройств в нужный момент программы. Мы не берем во внимание совсем простые измерения от розетки до фильтра помех и сетевой кнопки. Также не будем пользоваться и циклограммами, показывающими состояние контактов программатора в каждом шаге программы. К тому же подобная документация доступна лишь кругу мастеров в специализированных сервис-центрах. Все СМА с электромеханическими программаторами имеют также и рукоятку на лицевой панели управления. На рукоятке обычно обозначены все символы программы. Поэтому, зная устройство контактной системы программатора, можно и без циклограммы проверить состояние любых контактных групп. Поэтому мы просто перечислим наиболее часто встречающиеся дефекты в электросхемах СМА, тем более что их немного, и отметим внешние признаки проявления этих дефектов. Напомним: любые ремонтные мероприятия должны проводиться с соблюдением правил техники безопасности: не прикасаться к вращающимся деталям, надевать при ремонте соответствующую одежду и головной убор. Также нельзя присоединять щупы измерительных приборов к цепям электросхемы при включенной СМА. После выключения СМА из розетки желательно разрядить конденсаторы противопомехового фильтра. Как это сделать, показано на рис. 16.3,а.

Для начала также проинформируем читателя о том, что множество моделей СМА, хотя и имеют разные названия и внешний вид, собраны по совершенно одинаковым схемам и из одинаковых деталей. Например: СМА группы Candy выпускаются для торговли в разных странах под разными торговыми марками (названиями). Это «Otsein», «Rosieres», «Zerowatt», «lberna», «Kelvinator», «Hoover», «Gasfire», «Вауег», «Vendome» и даже «General Electric» и под многими другими. Точно также скрываются и близнецы под маркой «Whirlpool» — «Laden», «Ignis», «Radiola», «Bauchnecht», «Кептоог» и другие. СМА группы «Electrolux»: «Zanussi», «AEG», «Husguarnа». To же самое происходит и с названиями СМА «Merloni». Сравнительно недавно на российском рынке появились СМА турецкого производства (концерн «Arcelik») под торговой маркой «Веко». Но опять же по совершенно одинаковым схемам эти СМА известны под названиями «Reeson» и «Blomberg». Списки СМА с разными торговыми марками, но собранные по однотипным схемам, можно продолжать до бесконечности.

В приложении приведены электросхемы СМА разных производителей. Самые простые СМА имеют в составе своей электросхемы асинхронный мотор и регулируемый термостат для установки и поддержания температуры воды в баке.

Наиболее часто встречающиеся неисправности в подобных СМА: неисправность блокировочного термозамка, перегорание ТЭНа или срабатывание его защиты, перегорание или обрыв обмотки клапана подачи воды, перегорание обмотки сливного насоса-помпы, дефекты электромеханических командоаппаратов-программаторов.

Допустим, в СМА перегорел ТЭН. При включении вода подается и заливается до необходимого уровня, блокируется замок загрузочного люка и барабан с бельем начинает вращаться, однако на момент включения режима нагрева СМА останавливается и перестает подавать признаки «жизни», только продолжает гореть индикаторная лампа включения. Если ручку установки температуры вывести в начальное положение (режим стирки без нагрева — в холодной воде), то СМА «оживает»: начинают вращаться синхромотор программатора и ведущий мотор (барабан с бельем). Дело в том, что большинство электросхем с регулируемым термостатом построены таким образом, что напряжение питания на синхромотор программатора подается только после того, как вода в баке нагревается до 30 °C.

Следующий типовой дефект — выход из строя обмотки клапана подачи воды. Допустим, обмотка сгорела на этапе последнего набора воды при полоскании. Это значит, что программа стирки благополучно завершится, а дефект проявится только при следующем включении. В этом случае СМА невозможно будет включить, т. е. индикаторная мембрана загорится, но больше ничего не произойдет. Если переключить программатор в режим отжима, то можно будет услышать, как заработает сливной насос, начнет вращаться барабан и программа закончится. Набора (подачи) воды не будет также и при следующем типовом дефекте: при перегорании обмотки сливного насоса. Дело в том, что во многих электросхемах СМА обмотка клапана подачи воды и обмотка сливного насоса в режиме набора воды включаются последовательно. Как мы знаем, сопротивление обмотки клапана примерно 3,5 кОм, а сопротивление обмотки насоса 170–200 Ом.

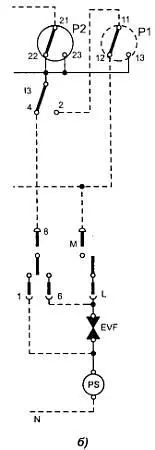

При подаче напряжения питания на такую цепь клапан включится, только если обмотка насоса исправна. При этом большая часть напряжения будет приложена к обмотке клапана, а оставшейся части напряжения будет недостаточно, чтобы насос заработал. В режиме отжима на обмотку насоса будет подаваться полное напряжение питания. Таким образом, при обрыве (перегорании) обмотки сливного насоса не будет происходить набора воды и не будет производиться откачка воды из бака. Ведущий мотор при этом будет вращаться. На рис. 16.3,б показан фрагмент включения обмоток клапана и насоса.

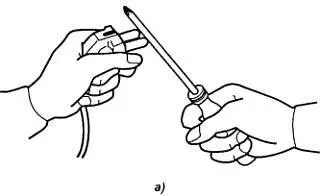

Рис. 16.3. Разряд конденсатов фильтра радиопомех

Еще одна типовая неисправность — это отказ блокировочного термозамка. Как мы уже знаем, этот замок имеет две функции: блокировать загрузочный люк и обеспечивать прохождение напряжения питания на основную часть электросхемы СМА.

В замок также могут попасть вода или пена. При этом в замке может выйти из строя термоэлементы (РТС-резистор) либо могут подгореть контакты, через которые подается напряжение питания на электросхему. В последнем случае СМА можно будет включить. Произойдет набор воды, заблокируется люк, и далее программа стирки будет проходить по всем пунктам, как положено, но не будет вращаться ведущий мотор (а следовательно, и барабан — с бельем).
