А. Лебедев - Анатомия стиральных машин

Все электросхемы СМА, приведенные в приложении, являются так называемыми базовыми — то есть отличия от схем конкретных моделей могут быть лишь в наличии или в отсутствии некоторых опций — таких как, например, дополнительное полоскание, остановка с водой, слив воды без отжима и т. п.

Все вышеперечисленные дефекты характерны и для СМА, собранных и по другим схемам, так как в этих СМА точно также может выйти из строя термозамок, ТЭН, насос. В случае бросков напряжения или в случае попадания воды сможет выйти из строя и электронный модуль. Электронные модули бывают трех видов: 1 — отдельные модули для управления моторами, 2 — модули, совмещенные с командоаппаратом-программатором и 3 — модули, полностью электронные.

О ремонте электроники написаны горы книг, есть общие методы ремонта. Поэтому мы не будем повторяться, а остановимся на главных моментах. Из практики известно множество случаев выходов из строя электронных модулей различных типов, и практика показала, что далеко не все модули окончательно выходят из строя.

Очень многие из них можно и отремонтировать. Конечно, для этого необходимы базовые знания по электронике и умение обращаться с измерительными приборами. Но также довольно часто можно отремонтировать электронный модуль, зная некоторые подробности его устройства и некоторые признаки работы СМА с неисправным модулем. Конечно, если видно, что плата модуля прогорела основательно, то не стоит браться за ремонт — это невыгодно со всех точек зрения.

Если видно, что повреждения незначительны — допустим, сгорел предохранитель сгорел один из симисторов, или печатный проводник на плате, или вообще повреждений не видно невооруженным глазом — можно попытаться отремонтировать такой модуль. Если перегорел предохранитель — новый нужно ставить на такой же ток, как и прежний. В случае отсутствия готовых предохранителей их можно изготовить самостоятельно из кусочка многожильного провода типа МГТФ. Жилки в этом проводе имеют диаметр 0,05 мм, что очень удобно. Новый предохранитель изготавливают, пользуясь табл. 16.1.

Таблица 16.1. Расчет самодельного предохранителя

Тип плавления, а … Медь

1… 0,053

2… 0,086

3… 0,112

5… 0,157

7… 0,203

10… 0,250

Как правило, на входе напряжения питания (в цепи) всегда установлен защитный варистор.

Металл-оксидные варисторы — это полупроводниковые приборы с особой вольт-амперной характеристикой. Основная функция варистора — защита электронных схем от перенапряжения. В эту функцию входит закорачивание потенциала, переходящего определенный порог. Варистор поглощает высоковольтные скачки напряжения.

После нескольких ударов напряжения варистор может выйти из строя: сгореть и даже взорваться. При этом, конечно, большой участок платы покрывается копотью. Эта копоть легко отмывается бензином. Попутно могут также выйти из строя какие-то детали модуля — например, маломощные транзисторы. Внешний вид наиболее распространенных типов защитных варисторов показан на рис. 16.4.

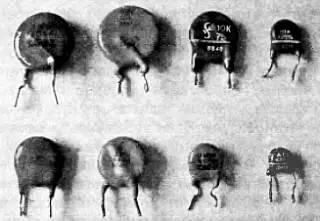

Рис. 16.4. Типы защитных варисторов

На корпусе варистора обычно напечатана величина предельного напряжения, обычно это 275 В. Также в электронных модулях устанавливаются защитные вариаторы и в цепях нагрузок: например, цепи питания ведущего мотора, ТЭНа, насоса, клапанов, вентиляторов сушки. Бывают случаи, когда эти защитные варисторы срабатывают (перегорают) от попадания воды в разъемы, которыми подсоединяются элементы нагрузки. Поэтому при ремонте нужно тщательно осмотреть все разъемы — нет ли в них следов моющего раствора или воды.

При проверке остальных элементов схемы модуля используют тестер или мультиметр. Если модуль старого типа и собран на транзисторах, то их удобно проверять с помощью прибора, показанного на рис. 16.5.

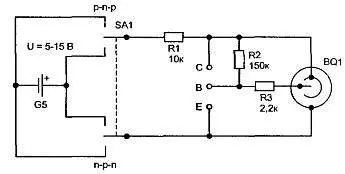

Рис. 16.5. Схема простейшего прибора для проверки маломощных биполярных транзисторов

Транзистор при проверке отпаивают с помощью медной оплетки от экранированного провода, пропитанной флюсом ЛТИ-120. Это распространенная методика. Точно так же отпаивают и другие детали. Показанный прибор позволяет не только проверить маломощные биполярные транзисторы, но и точно определить их цоколевку и тип проводимости без риска повредить исправный транзистор. В случае правильного присоединения выводов транзистора к панельке прибора, в излучателе будет ровный тон с частотой примерно 3000 Гц. Неисправные транзисторы будут «молчать» при любом варианте присоединения.

Данный прибор отлично зарекомендовал себя в работе в «полевых» условиях. При проверке полупроводниковых диодов рекомендуется отпаять от платы один из выводов диода. Проверку электролитических конденсаторов можно проводить с помощью мультиметра или звуковой прозвонки. Основной дефект электролитических конденсаторов — потеря емкости (особенно если модуль эксплуатировался в течение нескольких лет) и нарушение герметичности корпуса вследствие бросков напряжения.

Во всех электронных модулях для подключения элементов нагрузки к цепи питания применяются в большинстве симисторы разной мощности. О симисторах мы упоминали в главе 12. Для подачи напряжения питания на внешние устройства используются симисторы разной мощности.

Например, симисторы используют для подключения ведущего мотора. На рис. 16.6,а, б, в показаны некоторые симисторы, в том числе и в smd-исполнении. Мощные симисторы (для подключения цепей ведущего мотора) могут иметь обозначения MRC419, MAC15, ВТВ15, ВТВ16, ВТВ24, ВТ139 и многие другие. Практически они взаимозаменяемы. Исправность симисторов определяется «прозвонкой» или омметром. Между крайними выводами сопротивление от 100 до примерно 600 Ом. Сопротивление между средним (корпус) выводом и крайними — бесконечность.

Рис. 16.6. Симисторы разной мощности

На рис. 16.7,а, б, в,г мы приводим самые распространенные типоразмеры корпусов симисторов. Симисторы средней мощности применяются для подключения насосов-помп, электромагнитов «термостоп», клапанов подачи воды и могут иметь обозначения РН600, ВТ134, MAL600, а симисторы малой мощности — МАС97А8, MA7R423 и др.
