А. Лебедев - Анатомия стиральных машин

Наличие панельки позволяло проверить однотипную микросхему TDA1085C с другого модуля. Светодиод служит для индикации наличия питающего напряжения на микроконтроллере.

Весь модуль желательно поместить в пластмассовый корпус из соображений безопасности. Перед включением переменный резистор регулятора скорости устанавливают в крайне левое положение (минимальная скорость вращения).

Данная схема позволяет также попутно проверить и тахогенератор. При обрыве его обмотки мотор вращаться не будет. Модуль имеет защиту от замыканий в роторе проверяемого мотора, поэтому проверка весьма безопасна. Мотор подключают к модулю и включают всю систему в сеть. Постепенно, поворачивая ручку регулятоpa, увеличивают скорость вращения мотора. Если коллектор и ротор исправны, мотор будет работать ровно и без искрений. При попытке притормозить ротор, напряжение на выходе модуля увеличится и мотор должен без искрения сохранить прежнюю скорость. Если наблюдается повышенное искрение или ротор вращается с рывками при увеличении оборотов, то следует проверить (зачистить) щетки и коллектор мотора либо сделать вывод о непригодности проверяемого мотора.

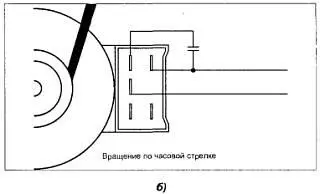

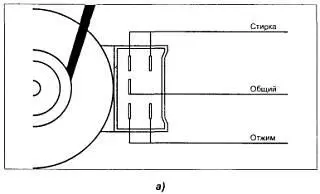

Проверять асинхронные моторы проще, так как проверка сводится к «прозвонке» обмоток на обрыв или замыкание и к проверке целостности фазосдвигающего конденсатора. На рис. 16.12,а, б, в,г приводится последовательность действий при проверке асинхронных моторов.

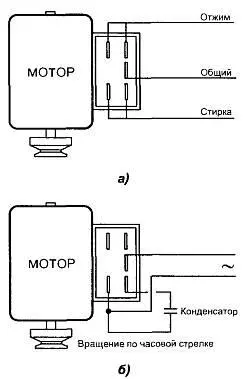

Рис. 16.12. Последовательность проверки асинхронных моторов с разъемом типа «А»

Это моторы с так называемым типом разъема «А» — общий контакт на внешней стороне разъема. Проверка производится переключением фазодвигающего конденсатора так, чтобы обеспечить все режимы вращения ротора мотора: по часовой стрелке, против часовой стрелки и вращение при отжиме.

Точно в такой же последовательности проводится проверка асинхронных моторов с типом разъема «В» — общий контакт обмоток расположен на внутренней стороне разъема. Порядок подключений показан на рис. 16.13,а, б, в,г.

Рис. 16.13. Последовательность проверки асинхронных моторов с разъемом типа «В»

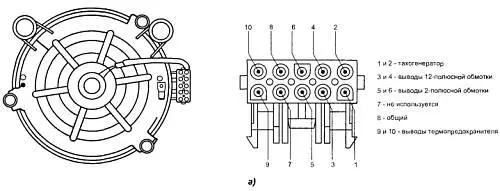

Далее приводится методика проверки асинхронного мотора с тахогенератором. На рис. 16.14,а показана нумерация и показание выводов на разъеме мотора,

а на рис. 16.14,б, в, г показано, как подключать фазосдвигающий конденсатор и выводы обмоток для проверки вращения ротора мотора по часовой стрелке, против часовой стрелки и при отжиме.

Рис. 16.14. Последовательность проверки асинхронного мотора с тахогенератором

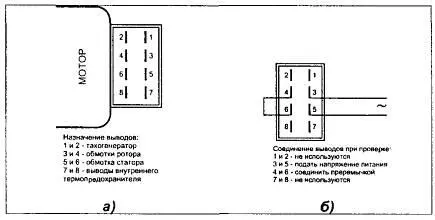

Теперь немного о проверке коллекторных моторов. На рис. 16.15,а, б показано назначение и соединение выводов мотора с восьмиконтактным разъемом.

Рис. 16.15. а) Коллекторный мотор с восемью контактами в разъеме ,

б) Соединение выводов при проверке

Предупреждение:подача напряжения питания на коллекторные моторы должна быть кратковременной! Лучше все же воспользоваться специальным модулем для проверки моторов с тахогенератором. Также можно применить для проверки и мощный блок питания постоянного тока на напряжение от 0 до 50 вольт и током не менее 1,5–2 ампер. Проверяемый мотор также включают по схеме последовательного возбуждения: обмотка статора включается последовательно с обмотками якоря, т. е. как и в реальных схемах СМА. Исправный мотор начинает вращаться уже при напряжении 15–30 вольт. При проверке коллекторных моторов следует снять приводной ремень либо сам мотор.

Обмотка тахогенератора проверяется тестером на обрыв. Работу тахогенератора можно проверить и вольтметром переменного тока и с помощью осциллографа. При вращении ротора и, соответственно магнита, обмотка вырабатывает синусоидальное напряжение от нуля до нескольких вольт, в зависимости от скорости вращения ротора. Кстати, ротор можно вращать и вручную.

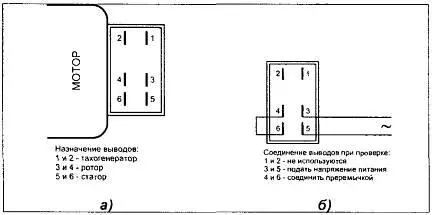

Следующий мотор с шестиконтактным разъемом показан на рис. 16.16,а, б, проверка коллекторного мотора с шестью контактами в однорядном разъеме.

Рис. 16.16. а) Назначение выводов 6-контактного разъема,

б) Соединение выводов при проверке

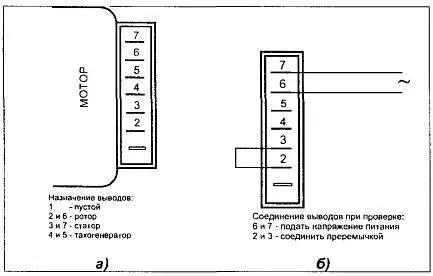

На рис. 16.17,а и б точно так же показано назначение выводов и соединение их при проверке.

Рис. 16.17. а) Назначение выводов однорядного шестиконтактного разъема,

б) Соединение выводов при проверке

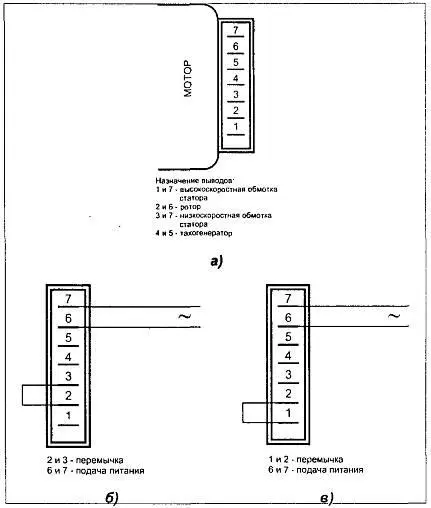

И, наконец, еще один мотор также с однорядным разъемом, но с семью контактами.

На рис. 16.18,а также приведено и назначение выводов и соединение их при проверке.

Рис. 16.18. а) Назначение выводов, б) Проверка низкоскоростной обмотки, в) Проверка высокоскоростной обмотки

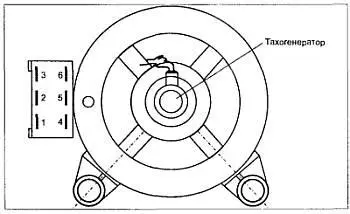

И в заключение раздела рассмотрим еще пару моторов. Это коллекторные моторы «Sole» и «SeIni» итальянского и французского производства. Итак, на рис. 16.19 показан мотор «Sole» со стороны тахогенератора.

Рис. 16.19. Разъем мотора «Sole»
