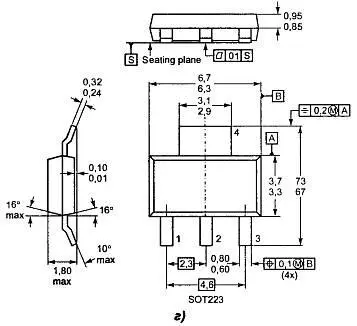

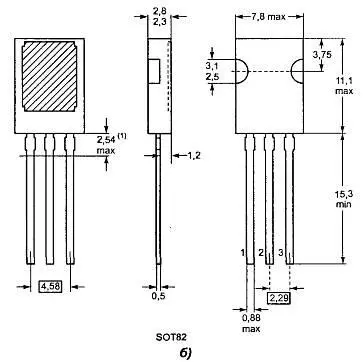

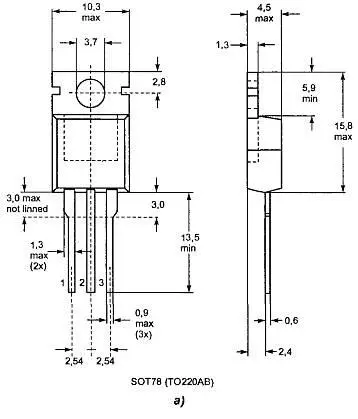

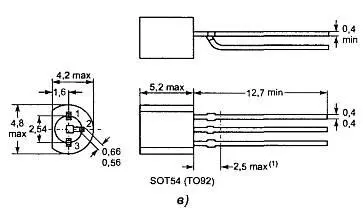

Рис. 16.7. Типоразмеры корпусов симисторов

Типы корпусов приведены под рисунками: например, SOT78, SOT82 и др.

А теперь мы немного поговорим о характерных признаках при неисправности ведущих моторов и электронных модулей. В общем, их немного. Например, при пробое силового симистора на ведущий мотор будет подаваться полное напряжение питания — он сразу будет набирать максимальные обороты. В случае выпадения магнита тахогенератора мотор также будет набирать максимальные обороты, но так будет происходить примерно три попытки, затем микроконтроллер отключит подачу напряжения на мотор.

То же самое будет происходить и при выходе из строя элементов схемы формирователя импульсов тахогенератора. В случае обрыва катушки тахогенератора мотор вращаться не будет. Ряд внешних признаков, например таких, когда при включении СМА программа быстро «прощелкивается» по кругу и СМА выключается, говорит о сбросе или выходе из строя микросхемы ППЗУ, о нарушениях в соединениях мотора (ротор щетки), в разъемах этих соединений. Причиной также могут послужить и стершиеся щетки и загрязненный (подгоревший) коллектор. Если в процессе работы СМА минуется фаза нагрева и программа переключается на полоскания (речь идет об СМА с микроконтроллерными блоками), то это может говорить о неисправности термистора (реже — ТЭНа).

При определении дефекта в СМА с микроконтроллерными блоками следует проверить работоспособность микроконтроллера, иначе нет смысла заменять сгоревшие детали или чинить программатор. Проверить микроконтроллер можно с помощью осциллографа. Щупы осциллографа подключают к кварцевому или пьезорезонатору микроконтроллера — на его крайние выводы либо по очереди на каждый вывод относительно массы, например, как на рис. 16.8.

Рис. 16.8. Фрагмент схемы СМА с микроконтроллером

Если микроконтроллер исправен, на экране осциллографа можно будет наблюдать колебания с частотой, указанной на корпусе резонатора. Если частота генерации отсутствует при номинальном напряжении питания микроконтроллера — то, значит, он неисправен и действия по дальнейшему ремонту не будут иметь смысла. На рис. 16.9,а, б показан внешний вид некоторых пьезорезонаторов.

А теперь мы поговорим о таком важном мероприятии, как замена износившихся щеток в коллекторном моторе, и о проверке (тестировании) ведущих моторов.

Рис. 16.9. Внешний вид пьезо-резонаторов

Конечно, щетки заменяют не все и не всегда, так как выгоднее поменять целиком дорогостоящий мотор. К тому же эта операция не так проста, как кажется. Расскажем поподробнее. Если есть необходимость в замене износившихся щеток, следует провести некоторые подготовительные работы, чтобы не «добить» мотор. Основной смысл подготовки — в очистке ламелей коллектора от нагара и в дальнейшей его шлифовке.

Для очистки коллектора от нагара некоторые фирмы выпускают специальные «ластики» из резины с абразивным порошком. Но достать их трудно и они весьма дорогие. Поэтому для очистки и шлифовки коллектора можно использовать обычную шлифовальную бумагу, постепенно уменьшая ее зерно (увеличивая номер). Результатом шлифовки должна быть гладкая и блестящая поверхность коллектора без задиров и бороздок. После шлифовки коллектора остается произвести притирку новых щеток. Для этого на коллектор наклеивают резиновым клеем полоску шлифовальной бумаги (примерно № 400–600).

Затем устанавливают одну щетку и, вращая ротор вправо-влево в пределах примерно 90 °, прошлифовывают торец рабочего материала щетки.

В итоге его геометрия будет соответствовать геометрии прошлифованного коллектора. Точно так же притирают и вторую щетку. Затем полоску бумаги удаляют и промывают коллектор от клея бензином и просушивают. Заключительной операцией будет снятие небольших фасок с краев рабочего материала щеток, как показано на рис. 16.10.

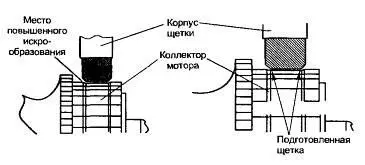

Рис. 16.10. Заключительный этап установки новых щеток

Эта операция позволит исключить повышенное искрообразование на краях щеток и облегчит их дальнейшую притирку к коллектору.

Когда возникают сомнения в работоспособности ведущего мотора, его можно проверить отдельно от электронного модуля. В сервисных инструкциях рекомендуют прямое включение коллекторного мотора в сеть, соединив последовательно цепь статорной обмотки и цепь арматуры (щетки + коллектор). Если при этом мотор остается установленным на СМА и соединенным приводным ремнем со шкивом, то возможен неприятный рывок при прямом включении. Особенно это заметно, если СМА имеет вертикальную загрузку, так как барабан в таких СМА изначально не сбалансирован. При таком включении возможен также и обрыв приводного ремня. Для быстрой и безопасной проверки любого мотора с тахогенератором автором применялся доработанный электронный модуль типа MYR-95 от СМА группы «Candy». Подобный проверочный модуль можно изготовить практически из любого модуля — лишь бы он был исправен. Нужно только сделать соединения, чтобы модуль заработал в режиме отжима. Сам модуль показан на рис. 16.11,а.

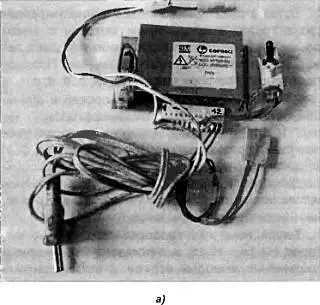

Рис. 16.11. а) Модуль для проверки моторов

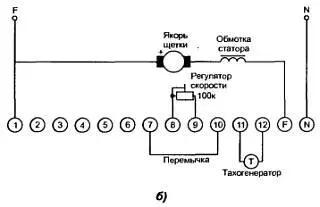

Схема соединений модуля и проверяемого мотора приведена на рис. 16.11,б.

Рис. 16.11. б) Схема подключения мотора и модуля

Доработка модуля заключалась в припаивании индикаторного светодиода с ограничительным резистором и в установке контактной панельки под микросхему-контроллер. (Подобные модули подетально описаны в «Ремонт&Сервис», № 1, 2001 год).
