Настоящая книга содержит базовые сведения об устройстве бытовых автоматических стиральных машин барабанного типа. Особенность книги — это описание работы практически каждого узла стиральной машины. В книге также приводятся минимально необходимые сведения по поиску и устранению простых (типовых) неисправностей. Впервые приведены материалы по капитальному ремонту: замене подшипников и уплотнений. Показана технология замены щеток в коллекторных моторах. В приложении к книге есть некоторые схемы как современных стиральных машин, так и выпускавшихся ранее. По этим схемам можно проследить эволюцию развития схемотехники стиральных машин.
Книга предназначена для широкого круга читателей, интересующихся устройством бытовых автоматических стиральных машин. Также книга будет полезна в качестве учебного пособия для учащихся учебных заведений соответствующего профиля и для начинающих мастеров.
Анатомия стиральных машин - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:
1. набор отверток разных со сменными наконечниками;
2. набор гаечных и торцевых ключей;
3. клещи с регулируемой шириной захвата;
4. плоскогубцы;
5. кусачки-бокорезы;
6. длинный пинцет;
7. пинцет с изогнутыми наконечниками;
8. нож;
9. паяльник 30–40 ватт;
10. зеркало на длинной ручке для осмотра труднодоступных мест;
11. небольшую лампу-переноску или фонарик;
12. малогабаритную газовую горелку или хотя бы зажигалку;
13. клещи для запрессовки соединительных проводов в контактные разъемы;

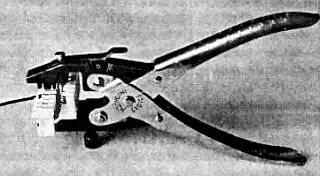

Клещи заводского производства показаны на рис. 18.1.

Рис. 18.1. Специальные клещи для запрессовки проводов в контактные колодки

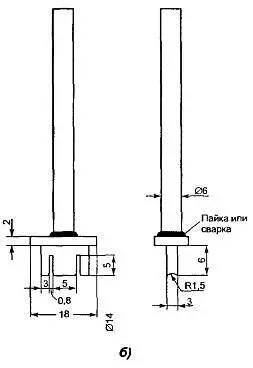

Если подобные клещи недоступны, можно с равным успехом применить и самодельное приспособление для запрессовки проводов, показанное на рис. 18.2.


Рис. 18.2. Приспособление для запрессовки проводов в разъемы
14. плоскую металлическую линейку длиной от 70 см. Такая линейка может помочь провернуть барабан СМА в вертикальной загрузкой. Подобная ситуация возникает, когда СМА по невнимательности включают с незакрытыми створками барабана. Действие линейки представлено на рис. 18.3;

Рис. 18.3. Применение металлической линейки
15. небольшой магнит, который можно закрепить на куске стальной проволоки или на конце телескопической антенны. Это приспособление может пригодиться для извлечения мелких металлических предметов, попавших внутрь СМА между баком и барабаном;
16. молоток весом 300–400 г;
17. специальные клещи для снятия пружинных хомутов. Подобными хомутами закрепляют резиновые патрубки и сливной шланг на помпе.
И клещи и хомут показаны на рис. 18.4.

Рис. 18.4. Клещи для снятия пружинных хомутов
Также при ремонте СМА необходим и минимум измерительных приборов. Необходимы малогабаритный стрелочный тестер или цифровой мультиметр. Неплохо иметь в распоряжении отвертку-фазоуказатель. Для проверки номинального потребляемого СМА тока в режиме нагрева нужен амперметр переменного тока на 20 ампер или токоизмерительные клещи. Можно обойтись и без амперметра: индикатором потребляемой мощности может послужить обычный квартирный счетчик. В момент начала нагрева будет хорошо заметно увеличение скорости вращения диска щетчика. Если счетчик электронный, то при включении режима нагрева будут чаще мигать индикаторные светодиоды на панели счетчика.
При ремонте СМА могут понадобиться и различные материалы:
1. суперклей типа «Момент» или аналогичный;
2. герметик силиконовый типа «Гермесил» иди «Эластосил». Продаются в магазине автозапчастей;
3. компаунды типа «Холодная сварка» или «Алмаз»;
4. набор контактных наконечников;
5. флюс ЛТИ-120 или канифоль для пайки;
6. трубки термоусадочные разных диаметров;
7. отрезки проводов (монтажных многожильных);
8. стягивающие хомутики пластиковые и металлические;
9. предохранители на 4 или 5 ампер;
10. изоляционная лента.
Конечно, можно обойтись и менее длинным списком, но все зависит от характера дефектов в СМА и от ее «возраста».
Для проведения капитального ремонта, который предполагает замену подшипников и уплотнений, предлагаются специальные приспособления, например, как на рис. 18.5.

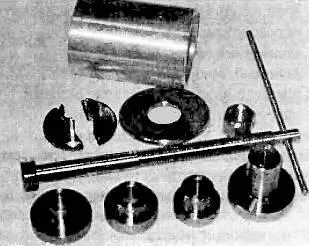

Рис. 18.5. Комплект приспособлений для извлечения и замены подшипников

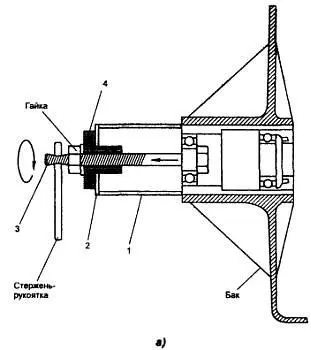

До начала работы по извлечению старых подшипников рекомендуется применять проникающую жидкость типа «Жидкий ключ». Так будет легче снять или вытащить старые заржавевшие подшипники. На рис. 18.6,а показано, как работать; сначала извлекают подшипник меньшего диаметра, используя болт 3 , стакан 1 , опорную шайбу 2 , промежуточную вставку 4 и гайку.

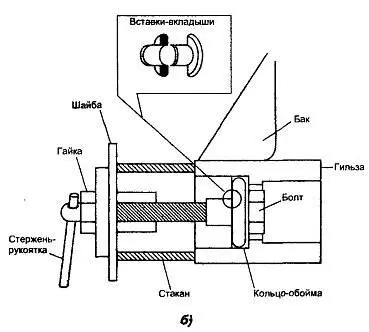

В отверстие болта 3 вставляют рукоятку-стержень, рожковым ключом фиксируют гайку и, вращая рукоятку, «выжимают» подшипник. Затем используют вставку большего диаметра. Ее вставляют во втулку подшипника большего размера и через эту вставку продевают болт 3 . Затем стакан 1 и опорную шайбу переставляют и извлекают подшипник вместе с сальником. Бывают случаи, когда разрушается сепаратор подшипника и шарики из него буквально высыпаются, и нужно извлечь наружную обойму, то применяют вставки-вкладыши 6 или 7 , и извлекают кольцо-обойму. Последовательность действий показана на рис. 18.6,б.

Рис. 18.6. Работ» с приспособлениями
Также возможна ситуация, когда при извлечении подшипника лопается по окружности наружная обойма-кольцо и вкладыш-вставки бесполезны. Половина кольца остается в посадочном отверстии. Чтобы выбить эту половинку, применяют «зуб» из стали. Эта операция ясна из рис. 18.7.

Рис. 18.7. Извлечение половинки обоймы подшипника

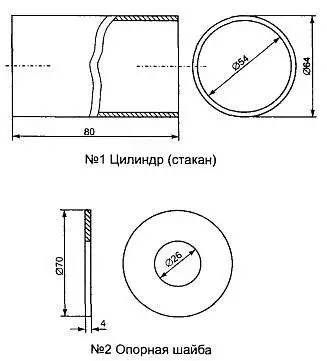

Подобный набор вставка и вкладыш рассчитан на номера подшипников 6204 и 6205, но может быть изготовлен и для подшипников других типоразмеров. Чертежи (эскизы) деталей набора представлены на рис. 18.8.






Рис. 18.8. Чертежи комплекта приспособлений для извлечения и замены подшипников
