А. Лебедев - Анатомия стиральных машин

Рис. 1.7. Строение поршня амортизатора

Как работает вся система? При возникновении резких колебаний бака шток амортизатора оказывает давление на поршень внутри цилиндра. Поршень имеет специальную прокладку, пропитанную невысыхающей смазкой, которая также обеспечивает повышенное трение поршня.

Чтобы воздух внутри цилиндра не оказывал существенного сопротивления, в поршне проделаны сквозные отверстия, через которые воздух, при оказании давления на поршень, плавно переходит в верхнюю часть цилиндра. По окончании воздействия возвращения пружина приводит поршень и шток в исходное положение. То же самое происходит и со вторым амортизатором, который расположен на другой стороне основания бака. К баку штоки амортизаторов крепятся с помощью целого набора специальных вкладышей и прокладок из резины.

На рис. 1.8 представлен еще один вариант крепления.

Рис. 1.8. Вариант крепления штока амортизатора к баку СМА

Как видим, вкладыши из пластика имеют сферическую форму. Это необходимо, чтобы шток мог изменять свое положение при раскачиваниях бака, которые неизбежно возникают при вращении барабана с бельем. Цилиндры амортизаторов крепятся к днищу корпуса также через толстые резиновые прокладки или втулки. Внешний вид пружинных амортизаторов показан на рис. 1.9.

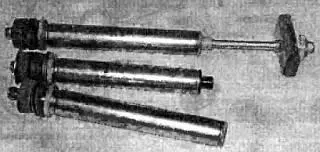

Рис. 1.9. Внешний вид пружинно-поршневых амортизаторов

Пример компоновки СМА с двумя пружинными амортизаторами приведен на рис. 1.10.

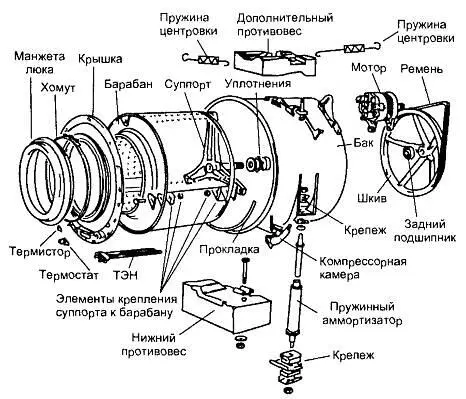

Рис. 1.10. Компоновка СМА с двумя пружинно-поршневыми амортизаторами

Боковые пружины подвески в данном случае не нужны — их заменяют пружины в цилиндрах, а две небольшие пружины, крепящиеся к верхнему противовесу, только обеспечивают дополнительную центровку бака в вертикальной плоскости. Надо отметить: подобная компоновка применялась в СМА марок «Hotpoint», «General Electric», «Hoover». Основное ее отличие от других в том, что мотор находится не снизу, а крепится к верхней части бака. И крышка, и бак изготовлены из пластика. В центре бака отштамповано посадочное место для подшипников и уплотняющей манжеты-сальника. Нагревательный элемент устанавливается в посадочное отверстие в нижней части крышки бака. Также в этой крышке сделаны дополнительные технологические отверстия для установки термостатов.

В следующем варианте компоновки на рис. 1.11 бак СМА также отштампован из пластика и состоит из двух половинок: передний полубак и задний полубак.

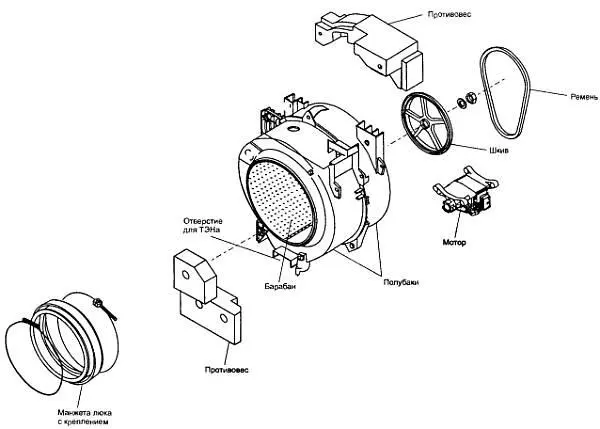

Рис. 1.11. Конструкция пластикового бака из двух частей

В качестве элементов, поглощающих энергию колебаний бака при работе СМА применены две боковые пружины и два демпфера. Подобная схема считается «классической» и представлена на рис. 1.12.

Рис. 1.12. «Классическая» схема подвески бака

Рассмотрим устройство третьей группы — демпферов. Их назначение — такое же, как у амортизаторов, — поглощать энергию колебаний бака СМА. Демпферы не содержат возвратных пружин, поэтому их применяют в различных сочетаниях с пружинами подвески. На рис. 1.13 показано внутреннее устройство демпфера.

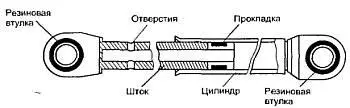

Рис. 1.13. Устройство демпфера с фрикционной прокладкой

Он состоит из стального цилиндра и поршня с фрикционной прокладкой. И цилиндр и поршень имеют на концах специальные втулки с резиновыми прокладками. Посредством этих втулок осуществляется крепление демпфера к баку и к днищу корпуса СМА. Фрикционная прокладка сделана из пористого полимера и также пропитана невысыхающей смазкой. Чтобы воздух в цилиндрах не оказывал влияния на работу демпфера, в корпусе поршня сделаны сквозные отверстия. Следующий (рис. 1.14) тип демпфера похож на предыдущий, отличие только в том, что он имеет две фрикционные прокладки, также пропитанные невысыхающей смазкой. Количество фрикционных прокладок может быть и большим — все зависит от конструкции демпфера.

Рис. 1.14. Фрикционный демпфер с двумя прокладками

Некоторые типы демпферов показаны на рис. 1.15.

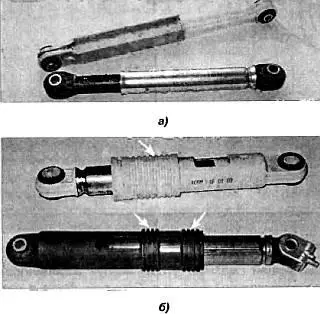

Рис. 1.15. а)Внешний вид фрикционных демпферов,

б) Места расположения прокладок

Как правило, на корпусах амортизаторов и демпферов указана величина усилия сопротивления. Она составляет от 100 до 150 Н (1 Ньютон = 1 кгс). Конструкции демпферов могут быть как разборные (в этом случае легко заменить вышедшие из строя прокладки), так и неразборные — с завальцованными краями.

Отличия в компоновке узлов СМА с вертикальной загрузкой обусловлены необходимостью наличия загрузочного люка как в самом барабане, так и в баке, к тому же барабан должен иметь два узла вращения. Для примера рассмотрим еще два варианта компоновки СМА с вертикальной загрузкой. В первом, на рис. 1.16, схема подвески ничем не отличается от «классической».

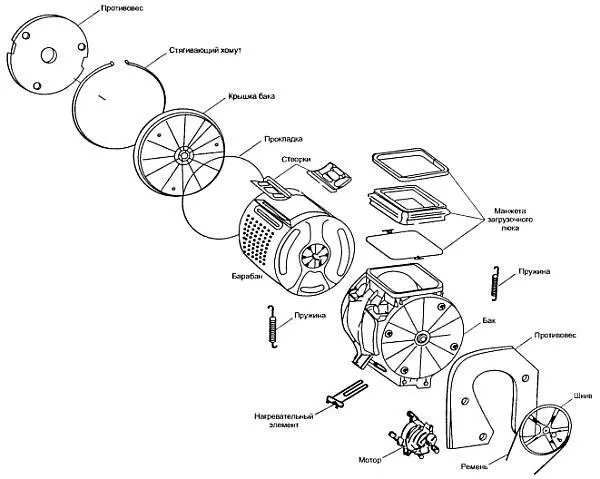

Рис. 1.16. Основные детали СМА с вертикальной загрузкой

Бак подвешен на двух пружинах, а в качестве амортизирующих элементов применены демпферы со специальными вкладышами, которые показаны на рис. 1. 17.

Рис. 1.17. Прессованные демпферы-вкладыши

Эти вкладыши спрессованы из материала, обладающего высоким коэффициентом трения, — они зажаты в кронштейнах, которые через резиновые прокладки крепятся либо к днищу корпуса СМА, либо непосредственно к баку. На рис. 1.18 показаны два варианта таких демпферов.

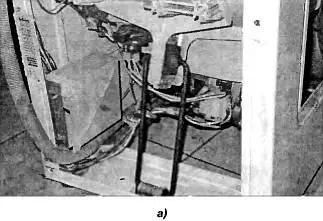

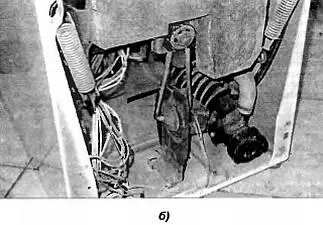

Рис. 1.18. (а, б) Внешний вид демпферов с прессованными вкладышами
