Представим еще один интересный вариант компоновки СМА с вертикальной загрузкой на рис. 1.19.

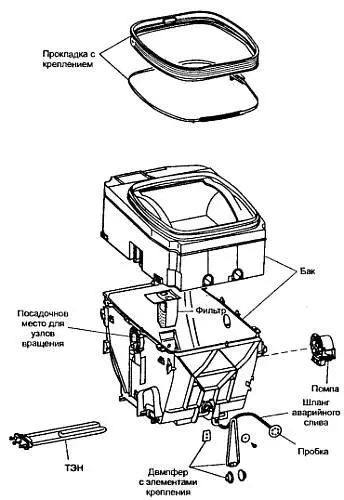

Рис. 1.19. Компоновка СМА вертикальной загрузки

Бак этой конструкции отштампован из пластика и состоит из двух половин: в верхней сделали загрузочный люк, а в нижней крепятся узлы вращения барабана, нагревательный элемент (ТЭН). Также на нижней половинке отштампованы кронштейн для четырех пружин подвески, двух демпферов и мотора. Отличительная особенность такой компоновки в том, что сливной насос-помпа крепится прямо к нижнему полубаку без каких-либо резиновых патрубков, как в остальных конструкциях.

Еще раз обратим внимание: все комбинации и сочетания пружин подвески противовесов, амортизаторов и демпферов должны обеспечивать отсутствие вибрации при работе СМА. Однако существуют конструкции СМА, в которых нет ни противовесов, ни амортизаторов как таковых. Об этом исключении мы и расскажем на примере оригинального устройства автобалансировки барабана в СМА «Evronova EV351». Эта модель не имеет ни пружин, ни демпферов. На рис. 1.20 представлено устройство узла автобалансировки. Этот узел смонтирован в нижней части бака.

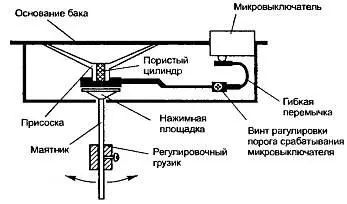

Рис. 1.20. Система автобалансировки

«Ноу-хау» этой системы составляет обычная на вид резиновая присоска. Только в центр этой присоски вставлен небольшой цилиндр, спрессованный из пористого материала. При возникновении поперечных колебаний бака маятник с грузиком начинает раскачиваться, и, когда амплитуда колебаний достигнет критического максимума, площадка на верхнем конце маятника нажмет на присоску и одновременно сработает микровыключатель, который переведет режим работы ведущего мотора (переключит его обмотки) в режим раскладки белья. Обороты вращения при этом немного больше, чем при стирке, но намного меньше при отжиме, что позволит белью более-менее равномерно разложиться по внутренней поверхности барабана. Затем воздух под присоску будет медленно всасываться через пористый цилиндр и заново произойдет раскладка белья в барабане. Порог срабатывания системы регулируется перемещением грузика по оси маятника и регулируемым винтом микровыключателя. Дополнительную устойчивость этой СМА придают также колеса-эксцентрики, закрепленные на днище корпуса.

Перечислять варианты компоновки основных узлов СМА можно еще очень долго, но с самыми распространенными мы познакомились, а все остальные могут представлять собой лишь вариации перечисленных, например, как на рис. 1.21, так как каждая фирма-изготовитель непрерывно модернизирует конструкции СМА и соответственно своим разработкам применяет различные сочетания элементов подвески, материалы для изготовления противовесов — бетон или чугун, материалы для изготовления баков — нержавейка, эмалированный металл или пластик (карборан) и других узлов.

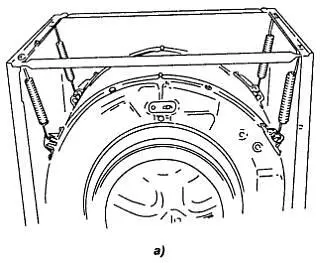

Рис. 1.21. Распространенные варианты подвески баков о СМА

Все СМА снабжены специальными устройствами — выдвижными кассетами-лотками или контейнерами-диспенсерами для загрузки в них моющих средств перед началом стирки: стирального порошка, отбеливателя и кондиционера-ополаскивателя. В СМА с фронтальной загрузкой применяются выдвижные лотки с отделениями для предварительной и основной стирок и имеющие отделения с сифонами для отбеливателя и кондиционера-ополаскивателя. Иногда эти лотки и диспенсеры ошибочно называют дозаторами, утверждая, что при стирке будет забираться нужное количество стирального порошка.

Это распространенное заблуждение, так как сам по себе ни лоток, ни его отсеки дозировать порошок не могут. Стиральный порошок будет смываться поступающей в лоток водой в течение всего времени наполнения бака. Если отсек засыпать доверху порошком, то это непременно приведет к аварии, так как вода и пена «полезут» из машины и могут залить блок управления, и пользователь в этом случае может лишиться только что купленной СМА, или ему придется оплачивать новый блок управления и стоимость услуг по его замене. Другое дело — дополнительные отсеки с сифонами — эти отсеки действительно являются дозаторами. На рис. 2.1 показаны выдвижные лотки. Они имеют два отсека: для предварительной и основной стирок, отделения с сифонами.

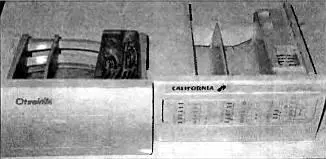

Рис. 2.1. Выдвижные лотки-контейнеры

На рисунке видно, что эти отделения закрыты решетками.

Управление лотками осуществляется по-разному. Это может быть лоток, как на рис. 2.2. в который вода подается из разных штуцеров, соединенных шлангами с электроклапанами, которые подают воду в разных режимах работы СМА.

Рис. 2.2. Тип выдвижного лотка

Также управление может осуществляться с помощью специального поворотного крана, вмонтированного во внешний корпус лотка. Подобные системы применяются в СМА, имеющих только один клапан для подачи воды. На рис. 2.3 показана вся система управления выдвижным лотком СМА с фронтальной загрузкой.

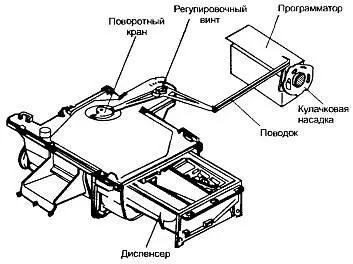

На ось программатора надета специальная кулачковая насадка с выступами. Поворотный кран, наливающий воду в разные отсеки лотка, управляется пластмассовым поводком, соединенным с кулачковой насадкой. В зависимости от положения насадки будет повернут и кран. Для точной регулировки угла поворота крана есть специальный регулировочный винт.

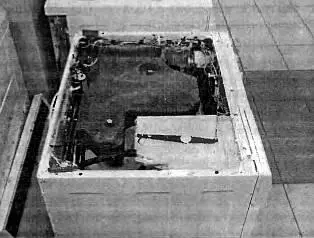

Рис. 2.3. Системы управления поворотным краном лотка-контейнера с СМА с фронтальной загрузкой

Аналогичная конструкция также представлена на рис. 2.4.

Рис. 2.4. Системы управления поворотным краном лотка-контейнера в СМА с фронтальной загрузкой

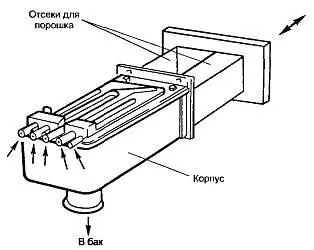

Теперь рассмотрим устройство диспенсера, который устанавливался в СМА с вертикальной загрузкой. Он представлен на рис. 2.5 в разрезе.
