С меньшими затратами труда его можно прикрепить к полу или вделать в фальш-стену. Размещать сейф можно в любом месте, какое может подсказать ваша фантазия: например, в стене позади гардероба, рядом с трубой отопления, за книжным шкафом или под лестницей.

Если у вас установлена система сигнализации, то рядом с сейфом можно установить детектор движения, положить коврик, срабатывающий на давление веса человека, и детектор дыма (на случай, если взломщик додумается использовать паяльную лампу). Все датчики нужно устанавливать в незаметных местах, чтобы они не выдали расположение сейфа.

В отличим от тайников с механическими запорами, тайники с электронными замками имеют в своем составе исполнительный механизм для открывания замка. Эти устройства могут выполняться на основе электродвигателя, электромагнитного реле или электромагнита. Они имеют, в основном, стандартную конструкцию. Электродвигатели используются малооборотные или оборудованные специальным редуктором. Напряжение и ток срабатывания устройств определяются особенностями электронной схемы замка.

Поскольку при организации тайника особое внимание уделяется его маскировке, то использование стандартных замков с клавиатурой, как правило, не приемлемо. В этих случаях применяются нестандартные схемные решения, например используют специальные бесконтактные кодовые ключи или сенсорные контакты в виде шляпок гвоздей или шурупов. Бесконтактные кодовые ключи работают в ИК, ультразвуковом или радиодиапазонах. Широко используется свойство электромагнитной индукции, емкостные датчики и мостовые схемы.

Несмотря на наличие электроники, основным элементом запорного устройства все же остается механический запор или засов, приводимый в действие электромагнитом или электродвигателем. В основном используются электродвигатели промышленного производства. Электромагниты же могут быть изготовлены и самостоятельно.

Конструкция электромагнита на рабочее напряжение 220 В показана на рис. 2.54.

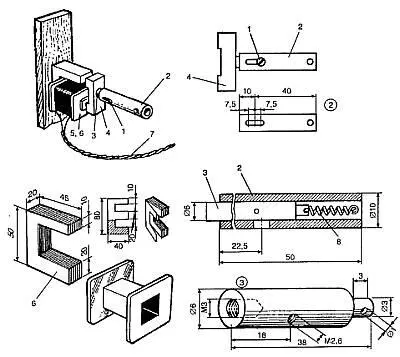

Рис. 2.54. Внешний вид и конструкция электромагнита

Он состоит из ограничительного винта 1 , цилиндра 2 , штока 3 , ярма 4 , обмотки 5 , сердечника 6 , выводов для подключения к сети 7 и пружины 8 .

При подаче на выводы 7 напряжения промышленной сети, вокруг сердечника 6 образуется сильное магнитное поле, притягивающее ярмо 4 со штоком 3 , ограничительный винт 1 перемещается вдоль цилиндра 2 , осуществляя отрывание запорного устройства. После снятия напряжения винт 1 под действием пружины возвращается в исходное положение. Цилиндр 2 вытачивается из стали, меди или латуни. Внутри цилиндра перемещается металлический шток 3 . На одном его конце расположено отверстие с внутренней резьбой МЗ для соединения с ярмом, выпиленным из мягкой стали, на другом — выступ с отверстием для возвратной пружины 8 .

Шток вставлен в цилиндр, где он должен удерживаться пружиной. Через паз в цилиндре в шток ввертывают ограничивающий винт. Таким образом, электромагнит состоит из П-образного сердечника 6 с обмоткой 5 и ярма 4 , скрепленного со штоком 3 . Для создания необходимого магнитного потока сечение сердечника должно быть не менее 3 см 3. Сердечник изготовлен из пластин трансформаторного железа Ш20. Толщина набора 20 мм. Чтобы получился сердечник нужного размера, часть набора пластин (заштрихованная на рис. 2.54) отпилена.

Каркас обмотки электромагнита склеивается из картона или плотной бумаги. Обмотка выполнена проводом ПЭВ-1 0,2 мм, намотанным до заполнения каркаса (сопротивление обмотки около 500 Ом).

Другое запорное устройство, выполнение на базе соленоида. Рассчитано оно на рабочее напряжение 18 В.

Представление о конструкции запирающего устройства дает его сборочный чертеж (в разрезе), показанный на рис. 2.55.

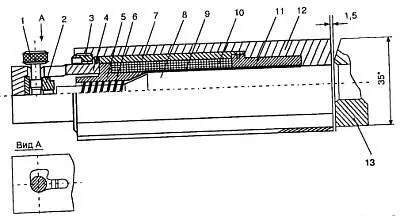

Рис. 2.55. Запорное устройство:

1— стопорный винт плунжера; 2— переходник; 3— гайка поджимная; 4— хвостовик; 5— конический упор; 6— пружина; 7— стакан; 8— плунжер; 9— латунная трубка (толщина стенки не более 0.5 мм); 10— обмотка соленоида; 11— втулка; 12— корпус; 13— накладка

Характерная особенность запорного устройства — минимальная постоянная сила тяги (около 3 кг) при номинальном напряжении источника питания обмотки соленоида 18 В. Это достигнуто применением соленоида с конусным плунжером при минимальном зазоре магнитной цени. Конструкция длинноходового соленоида позволяет получить практически постоянную силу тяги на всем пути плунжера. Оставлять на длительное время плунжер втянутым (обмотка под напряжением) не рекомендуется, так как соленоид потребляет значительный ток — около 1 А. Поэтому, чтобы он не перегревался, после открытия двери электронную часть кодового замка необходимо привести в исходное состояние.

Применяемые запирающие устройства имеют, как правило, сходную механическую конструкцию и принцип действия. Отличительном же особенностью этих устройств являются электронные схемы-ключи. Поэтому остановимся на их описании более подробно.

В запирающих устройствах на сенсорных ключах-выключателях используются металлические контакты-сенсоры. Прикосновениe руки к ним вызывает срабатывание запирающего устройства и открывание тайника. В качестве сенсорных контактов используются любые металлические предметы, например гвозди, шурупы, пуговицы и т. п., что обеспечивает хорошую маскировку сенсорных контактов (попробуйте догадаться, шляпка какого гвоздя из нескольких десятков вбитых в стену позволит вам открыть тайник).

Простейший сенсорный ключ на тиратроне

Чувствительным элементом ключа, реагирующим на прикосновение руки к сенсору Е1, является тиратрон с холодным катодом типа МТХ-90. Питается тиратрон HL1 (рис. 2.56) постоянным током от выпрямителя, собранного на диоде VD2.

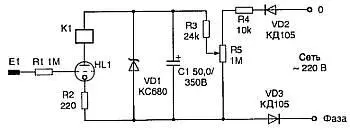

Рис. 2.56. Сенсорный ключ на тиратроне

Прикосновение к сенсору E1 влечет зa собой появление потенциала на сетке тиратрона HL1 относительно его катода. Тиратрон зажигается и в его анодной цепи появляется ток, приводящий к срабатыванию реле К1, которое своими контактами (на рис. 2.56 не показаны) включает запирающее устройство.
