При необходимости можно записывать на магнитофон сообщения, передаваемые в контролируемом диапазоне частот.

Наличие энергонезависимой памяти, питание 13,8 В, малый вес делает этот приемник удобным в работе — вы можете использовать его в стационарных условиях и в любой момент взять с собой в дорогу.

Основные технические характеристики сканирующего приемника АХ-700Е:

Диапазон рабочих частот, МГц………..50 — 905

Тин модуляции…………………………AM, NFM (±50 кГц), WFM (±75 кГц)

Чувствительность AM, мкВ……………3

Чувствительность NFM, мкВ…………..1,5

Чувствительность WFM, мкВ…………1

Стабильность частоты, %……………..0,0002

Селективность не менее, дБ………….30

Шаг частоты, кГц………………………10; 12,5; 20; 254

Количество каналов…………………..100

Число поддиапазонов сканирования…..10

Напряжение питания, В…………………13,8±15%

Потребляемый ток, А…..?

Диапазон рабочих температур, °С…….0 — 50

Габаритные размеры, мм……..180x75x180

Вес, кг………………………….2,1

Промышленные приборы обнаружения радиозакладок, кратко рассмотренные в предыдущем разделе, стоят достаточно дорого (800— 1500 USD) и могут оказаться вам не по карману. В принципе, использование специальных средств оправдано лишь тогда, когда специфика вашей деятельности может привлечь внимание конкурентов или криминальных группировок, и утечка информации может привести к фатальным последствиям для вашего бизнеса и даже здоровья. Во всех остальных случаях опасаться профессионалов промышленного шпионажа не приходится и нет необходимости тратить огромные средства на специальную аппаратуру. Большинство ситуаций может свестись к банальному подслушиванию разговоров начальника, неверного супруга или соседа но даче.

При этом, как правило, используются радиозакладки кустарного производства, обнаружить которые можно более простыми средствами — индикаторами радиоизлучений. Изготовить эти приборы без труда можно самостоятельно. В отличии от сканеров, индикаторы радиоизлучений регистрируют напряженность электромагнитного поля в конкретном диапазоне длин волн. Чувствительность их невысока, поэтому обнаружить источник радиоизлучения они могут только в непосредственной близости от него. Низкая чувствительность индикаторов напряженности поля имеет и свои положительные стороны — существенно уменьшается влияние мощных радиовещательных и других промышленных сигналов на качество обнаружения. Ниже мы рассмотрим несколько простых индикаторов напряженности электромагнитного поля КВ, УКВ и СВЧ диапазонов.

Простейшие индикаторы напряженности электромагнитного поля

Рассмотрим простейший индикатор напряженности электромагнитного поля в диапазоне 27 МГц. Принципиальная схема прибора приведена на рис. 5.17.

Рис. 5.17. Простейший индикатор напряженности поля диапазона 27 MГц

Он состоит из антенны, колебательного контура L1C1, диода VD1, конденсатора С2 и измерительного прибора.

Работает устройство следующим образом. Через антенну на колебательный контур поступают ВЧ колебания. Контур отфильтровывает колебания диапазона 27 МГц из смеси частот. Выделенные колебания ВЧ детектируются диодом VD1, благодаря чему на выход диода проходят только положительные полуволны принимаемых частот. Огибающая этих частот представляет собой НЧ колебания. Остатки ВЧ колебании фильтруются конденсатором С2. При этом через измерительный прибор потечет ток, который содержит переменную и постоянную составляющие. Измеряемый прибором постоянный ток примерно пропорционален напряженности поля, действующей в месте приема. Этот детектор можно выполнить в виде приставки к любому тестеру.

Катушка L1 диаметром 7 мм с подстроечным сердечником имеет 10 витков провода ПЭВ-1 0,5 мм. Антенна выполнена из стальной проволоки длиной 50 см.

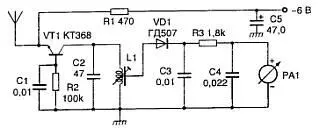

Чувствительность прибора можно значительно повысить, если перед детектором установить усилитель ВЧ. Принципиальная схема такого устройства представлена на рис. 5.18.

Рис. 5.18. Индикатор с усилителем ВЧ

Эта схема, по сравнению с предыдущей, имеет более высокую чувствительность передатчика. Теперь излучение может быть зафиксировано на расстоянии несколько метров.

Высокочастотный транзистор VT1 включен по схеме с общей базой и работает в качестве селективного усилителя. Колебательный контур L1C2 включен в его коллекторную цепь. Связь контура с детектором осуществляется через отвод от катушки L1. Конденсатор СЗ отфильтровывает высокочастотные составляющие. Резистор R3 и конденсатор С4 выполняют функцию фильтра НЧ.

Катушка L1 намотана на каркасе с подстроечным сердечником диаметром 7 мм проводом ПЭВ-1 0,5 мм. Антенна выполнена из стальной проволоки длиной около 1 м.

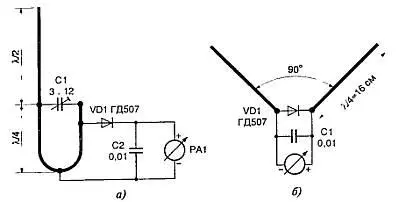

Для высокочастотного диапазона 430 МГц можно также собрать очень простую конструкцию индикатора напряженности поля. Принципиальная схема такого прибора приведена на рис. 5.19,а. Индикатор, схема которого показана на рис. 5.19,б, позволяет определить направление на источник излучения.

Рис. 5.19. Индикаторы диапазона 430 МГц

Индикатор напряженности поля диапазона 1.. 200 МГц

Проверить помещение на наличие подслушивающих устройств с радиопередатчиком можно при помощи несложного широкополосного индикатора напряженности поля со звуковым генератором. Дело в том, что некоторые сложные «жучки» с радиопередатчиком включаются на передачу только тогда, когда в помещении раздаются звуковые сигналы. Такие устройства трудно обнаружить при помощи обычного индикатора напряженности, нужно постоянно разговаривать или включить магнитофон. Рассматриваемый детектор имеет собственный источник звукового сигнала.

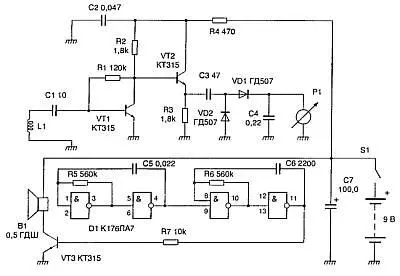

Принципиальная схема индикатора показана на рис. 5.20.

Рис. 5.20. Индикатор напряженности поля диапазона 1…200 МГц

В качестве поискового элемента использована объемная катушка L1. Ее достоинство, по сравнению с обычной штыревой антенной, заключается в более точной индикации места установки передатчика. Сигнал, наведенный в этой катушке, усиливается двухкаскадным усилителем высокой частоты на транзисторах VT1, VT2 и выпрямляется диодами VD1, VD2. По наличию постоянного напряжения и его величине на конденсаторе С4 (в режиме милливольтметра работает микроамперметр М476-Р1) можно определить наличие передатчика и его местоположения.
