Остальные перечисленные выше файлы в каталоге с программой являются вспомогательными, которые после их просмотра и изучения можно смело удалить для очистки каталога. Например, файл с расширением lstсодержит листинг программы с нумерацией всех строк программы и машинными кодами процессора, соответствующими ассемблерным командам программы. С его помощью можно увидеть соответствие ассемблерных команд машинным кодам сигнального процессора.

Для автоматического удаления этих файлов я рекомендую создать и использовать еще один командный файл asmclr.bat, состоящий из строк:

del *.map

del *.lst

del *.hex

del *.msg

del *.cde

del *.int

del *.obj

del *.bnl

del *.bnm

del *.bnu

Создав и запустив такой файл в каталоге с программой, все ненужные файлы будут удалены автоматически, и в каталоге останутся только необходимые для дальнейшей работы файлы.

Теперь можно приступить к отладке программы. Проследить за ходом выполнения программы и изменением состояния внутренних регистров и ячеек памяти процессора нам поможет программа симулятора sim2181.exe, входящая в состав средств разработки программ.

Данная программа работает только в операционной системе DOS и даже не допускает работу в режиме эмуляции DOS из Windows. Поэтому для запуска данного симулятора необходимо перегрузить компьютер в режим работы DOS, после чего необходимо запустить программу симулятора в командной строке sim2181.exe. После загрузки программы на экране монитора должно появиться окно с изображением названия и версии программы (рис. 6.1).

Рис. 6.1. Окно с изображением названия и версии программы

Несколько секунд спустя должно появиться окно с главным меню и приглашением к вводу команд в центре экрана (рис. 6.2).

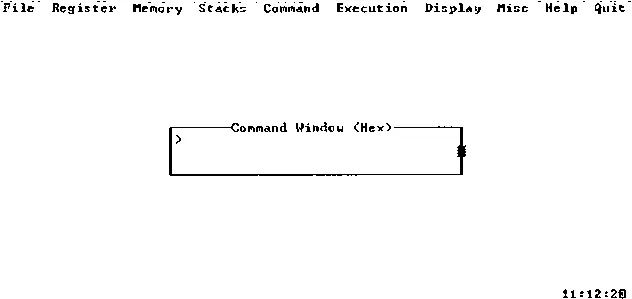

Рис. 6.2. Окно с главным меню

Главное меню программы состоит из десяти раскрывающихся закладок команд. Симулятор имеет встроенную справочную систему по всем командам меню, вызываемую с помощью клавиши F1 клавиатуры. Назначение клавиш управления симулятора приведено в табл. 6.6.

Таблица 6.6. Назначение клавиш управления симулятора

Для перехода в главное меню и загрузки программы нажмите последовательно клавиши Esc и F3 на клавиатуре. С помощью стрелок курсора выделите закладку File главного меню и раскройте ее, нажав клавишу Enter. В раскрывшемся списке команд выберите команду Load Executable File (загрузить исполняемый файл), а в открывшемся окне ввода введите имя файла mem_clr.lda и завершите ввод, нажав клавишу Enter.

Откройте в пунктах главного меню Memory и Register окна памяти программ Program Memory, памяти данных Data Memory, флагов Flags, регистров генератора адреса DAG Registers и регистров арифметико-логического устройства Computational Alternate Registers. После чего разместите эти окна на экране с помощью клавиш управления окнами симулятора в соответствии с рис. 6.3, используя клавиши управления, описанные в табл. 6.6.

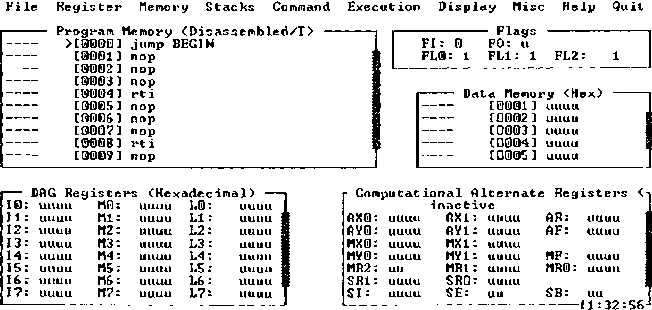

Рис. 6.3. Экран управления окнами симулятора

Данные окна позволят наблюдать за ходом выполнения программы и состоянием памяти и регистров процессора. Теперь можно выполнять программу по шагам, нажимая клавишу F10 на клавиатуре, или запустить автоматическое выполнение программы с помощью клавиши F4.

Останов программы производится повторным нажатием клавиши F4. Во время выполнения программы в окне памяти программ Program Memory можно наблюдать процесс выполнения ассемблерных команд, а в окнах регистров и памяти данных изменение значений регистров и ячеек памяти.

Для сохранения конфигурации окон и использования этой конфигурации при повторных запусках симулятора можно сохранить ее в файле с помощью команды Save Window File из закладки File главного меню. При сохранении конфигурации необходимо будет задать имя файла, например mem_clr. После сохранения конфигурации и выхода из симулятора в каталоге будет находиться файл с именем mem_clr.win. Для выхода из симулятора необходимо выбрать команду Exit или Quit из закладки Quit главного меню и в открывшемся окне подтверждения выхода нажать поочередно клавишу пробела Space, а затем клавишу Enter. При новом запуске симулятора, вместо повторного открытия окон, достаточно будет загрузить файл с помощью команды Load Window File из закладки File главного меню симулятора.

Рекомендую читателям самостоятельно познакомиться поближе с симулятором на практике и поэкспериментировать с открытием различных окон симулятора для изучения внутренних регистров процессора, а также опробовать множество команд, предоставляемым симулятором для отладки программ.

В этой главе описывается порт байтового прямого доступа к памяти процессора, под названием BDMA (Byte Data Memory Access).

Теперь можно приступить к загрузке транслированной и отлаженной программы непосредственно в сигнальный процессор. Для выполнения данной процедуры и практического освоения сигнального процессора с отладкой программ аппаратно можно воспользоваться тестовой платой, описанной в гл. 3.

Запрограммируйте флэш ПЗУ типа Am29F040 содержимым файла mem_clr.bin с помощью любого подходящего для этих целей программатора и вставьте запрограммированную микросхему в панельку на место микросхемы D7 тестовой платы. После подачи напряжения питания на тестовую плату произойдет автоматическая загрузка программы из ПЗУ через порт BDMA в память сигнального процессора, и ее выполнение. Убедиться в том, что программа работает, можно будет с помощью осциллографа, подключенного к выводу FL2 процессора. На этом выводе должен формироваться сигнал в виде меандра с частотой около 2МГц, а светодиод HL2 должен при этом светиться.
