Одним из наиболее распространенных и известных методов получения спектра является метод дискретного преобразования Фурье (ДПФ). Этот метод активно применяется в анализаторах спектра, устройствах обработки звука и изображений, распознавания образов и т.п.

ДПФ позволяет преобразовать N комплексных отсчетов сигнала во временной области в N комплексных отсчетов спектра в частотной области. Из многих теоретических источников известно, что во временной области входному сигналу с частотой, равной f, в частотной области соответствует спектр сигнала, отображаемый в диапазоне от -f/2 до f/2, где отрицательные значения составляют мнимую, а положительные значения — действительную часть спектра сигнала. Причем действительная часть спектра обладает четной симметрией, а мнимая часть нечетной. С целью сокращения количества операций и ускорения тем самым расчетов спектра сигнала, обычно ограничиваются вычислением модуля спектра сигнала в области частот от 0 до f/2.

Вычисление N отсчетов спектра сигнала с помощью ДПФ производится с помощью уравнения, приведенного на рис. 25.1. Здесь X(k) являются искомыми отсчетами спектра сигнала, а x(n) — исходными отсчетами сигнала во временной области. N представляет собой количество отсчетов при вычислении ДПФ.

Рис. 25.1. Вычисление N отсчетов спектра сигнала с помощью ДПФ

В квадратных скобках уравнения присутствуют коэффициенты для действительной и мнимой частей.

Рассмотрим очередной пример программы, демонстрирующей реализацию метода дискретного преобразования Фурье для получения спектра сигнала в среде Visual DSP++. Откройте в программном пакете Visual DSP++ очередной проект из каталога C:\Program Files\AnalogDevices\VisualDSP\218x\Examples\Example4 и разверните в нем программу, находящуюся в файле с именем «Dft.asm». В этой программе производится расчет спектра сигнала по N отсчетам сигнала, используя алгоритм дискретного преобразования Фурье. Текст этой программы с переведенными автором книги комментариями приведен ниже:

/*====================================================================

Файл:DFT.ASM Процессор:ADSP-218х Дискретное Преобразование Фурье (ДПФ)

Эта программа выполняет ДПФ для N точек согласно следующему уравнению:

N-1

real(k)+j *imag(k) = SUM input(n) [С - j*S]; k=0 до N-1

n=0

где: C=cos(2*pi*k*n/N), S=sin(2*pi*k*n/N), j=sqrt(-1)

====================================================================*/

#define N 64 /* Константа - количество входных отсчетов * /

#define COS 0x000C1 /* Адрес буфера временных данных COS */

#define SIN 0x000C5 /* Адрес буфера временных данных SIN */

.section/data data1;

.VAR input[N]=etest64.date; /* Таблица данных тестируемого сигнала */

.VAR real[N]; /* Буфер действительных значений спектра * /

.VAR imag[N]; /* Буфер мнимых значений спектра */

.section/pm pm_da;

.VAR sine[N]="sine64.dat";/* Таблица данных гармонического сигнала */

.section/pm interrupts;

__reset: JUMP start; rti; rti; rti; /* 0x0000: reset */

rti; rti; rti; rti; /* 0x0004: IRQ2 */

rti; rti; rti; rti; /* 0x0008: IRQL1 */

rti; rti; rti; rti; /* 0x000c: IRQL0 */

rti; rti; rti; rti; /* 0x0010: SPORT0 tx */

rti; rti; rti; rti; /* 0x0014: SPORT1 rx */

rti; rti; rti; rti; /* 0x0018: IRQE */

rti; rti; rti; rti; /* 0x001c: BDMA */

rti; rti; rti; rti; /* 0x0020: SPORT1 tx or IRQ1 */

rti; rti; rti; rti; /* 0x0024: SPORT1 rx or IRQ0 */

rti; rti; rti; rti; /* 0x0028: timer */

rti; rti; rti; rti; /* 0x002c: power down */

.section/pm seg_code; /* Пример установки программы ДПФ */

start:

M1=1;

M2=0;

M7=1;

M5=0;

I0=input;

L0=64; /* Входной буфер циклический */

I1=imag;

L1=0; /* Нециклический буфер Image */

I2=real;

L2=0; /* Нециклический буфер Real */

/* ______________Подпрограмма ДПФ_____________________ */

dft:

I6=sine; /* Указатель на Sine */

L6=64; /* Для N=64 значений */

I7=sine + N/4; /* Получение косинуса из синуса */

L7=64; /* Сдвиг указателя на pi/2 */

/* и использование циклического буфера.*/

I4=COS;

L4=2;

I3=SIN;

L3=2;

I5=0;

L5=0;

CNTR=N;

DO outer UNTIL CE;

M6=I5;

DM(I4,M7)=0; DM(I4,M7)=0;/* Очистка буфера временных данных COS */

DM(I3,M1)=0; DM(I3,M1)=0;/* Очистка буфера временных данных SIN */

CNTR=N;

DO calc UNTIL CE;

MX0=DM(I0,M1), MY0=PM(I7,M6); /* Чтение input, чтение COS */

MX1=MX0 /* Копирование input */

MY1=PM(I6,M6); /* Чтение SIN */

MR1=DM(I4,M7); /* Чтение текущего значения COS и суммирование */

MR0=DM(I4,M7);

MR=MR+MX0*MY0(SS);/* Мультисуммирование COS */

DM(I4,M7)=MR1; /* Запись нового накопленного значения COS */

DM(I4,M7)=MR0;

MR1=DM(I3,M1); /* Чтение текущего значения SIN и суммирование */

MR0=DM(I3,M1);

MR=MR-MX1*MY1(SS);/* Мультисуммирование SIN */

DM(I3,M1)=MR1; /* Запись нового накопленного значения SIN */

calc : DM(I3,M1)=MR0;

AR=DM(I4,M5);

DM(I2,M1)=AR; /* Запись результата действующей величины * /

AR=DM(I3,M2);

DM(I1,M1)=AR; /* Запись результата мнимой величины */

outer: MODIFY(I5,M7); /* Модификация указателей циклической таблицы */

end: IDLE;

Как видно из текста программы, в ней задействованы регистры генераторов адреса DAG для задания указателей на буфер данных тестируемого сигнала, таблицу значений гармонического сигнала, буферы результата и другие вспомогательные буферы. Вычисление значений спектра производится в двух циклах, счетчики которых инициализируются числом отсчетов N = 64. Вся программа выполняется за N*N групп операций. Результат работы программы заносится в выходные буферы действительных значений real и мнимых значений imag спектра.

Для выполнения программы выполните ее трансляцию с помощью клавиши F7. Затем установите точку останова на последнем операторе программы и запустите ее с помощью клавиши F5. Через несколько секунд программа выполнит свою работу и остановится. Визуальный просмотр тестируемого сигнала, а также результатов работы программы и других вспомогательных буферов данных можно осуществлять с помощью открытия окна памяти данных процессора, используя для этого команду Memory→Data. Кроме того, эти данные можно просматривать в графическом виде. Для этого необходимо выполнить команду: View→Debug Windows→Plot→New. При этом откроется окно конфигурации графического построителя Plot Configuration, показанное на рис. 25.2.

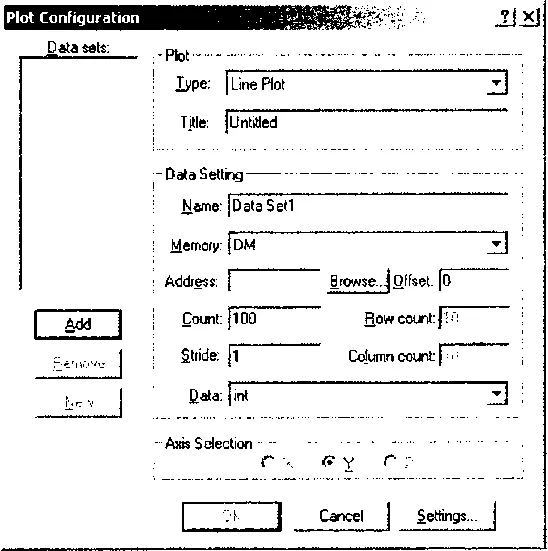

Рис. 25.2. Окно конфигурации графического построителя Plot Configuration

Рассмотрим работу с данным конфигуратором на примере просмотра буфера данных тестируемого сигнала. Оставьте в открывшемся окне конфигуратора без изменений строку Line Plot в поле Type группы настроек Plot. В поле Title введите имя графика «Input» или другое схожее по смыслу.
