Р. Исмагилов - Артиллерия и минометы XX века

Скорострельность, выстр/мин: 15-25

Б ронепробиваемость под углом встречи 90° на дальности 1000 м , мм: 90

Для того чтобы компенсировать давление пороховых газов и уменьшить отдачу, приходилось оборудовать артиллерийские орудия тяжелыми лафетами, прочными стволами и различными противооткатными устройствами. В противовес этому русский инженер Д. Рябушкин еще в 1916 году предложил на испытания пушку совершенно нового вида, представлявшую собой обычную трубу на треноге. Принцип ее действия был прост: пороховые газы, выбрасывавшие снаряд из дула, частично выходили через противоположное отверстие, до минимума снижая отдачу.

Разработка подобных артиллерийских систем продолжалась в СССР начиная с 1923 года, а работы возглавили конструкторы Л.В. Курчевский и С.А. Щенбек. Первая советская так называемая динамореактивная пушка (ДРП) была создана в 1930 году. Она имела коническое сопло в казенной части для частичного выброса пороховых газов вышибного заряда. В 1931 году под руководством Курчевского было изготовлено 37-мм противотанковое безоткатное орудие, снаряды которого с дистанции 400 м пробивали броню толщиной 20 мм. Вес пушки при этом составлял всего 28 кг.

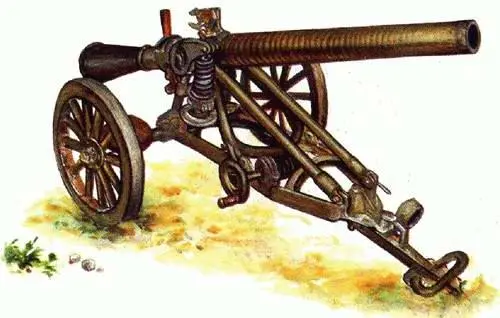

Получив поддержку со стороны военного руководства, Курчевский разработал многие образцы динамореакгивных артсистем различного калибра, которые устанавливались на кораблях и даже самолетах. Для оснащения пехотных батальонов была принята на вооружение 76-мм ДРП, состоявшая из ствола, облегченного двухколесного лафета и прицельных приспособлений. Пушка заряжалась с казенной части при помощи сдвижного затвора, соединенного с соплом. Оптический прицел имел двойную градуировку на барабане. Для стрельбы применялись унитарные выстрелы: стандартные шрапнельные снаряды от «трехдюймовки», а также специальные осколочные и бронебойные снаряды весом, соответственно, 4,7 и 4,0 кг.

Большим преимуществом ДРП являлся малый вес, а в числе недостатков были малая дальность стрельбы, громкий звук выстрела и демаскирующее облако пыли и газов. 76-мм динамореактивные пушки Курчевского использовались в небольшом количестве до конца 30-х годов, а затем были сняты с вооружения.

Тактико-технические данные:

Обозначение: ВПК

Тип: батальонная пушка

Калибр, мм: 76

Вес в боевом положении, кг: 180

Длина ствола, калибров: 36,6

Начальная скорость снаряда, м/с: 280 (шрапнель), 380 (осколочный), 470 (бронебойный)

Скорострельность, выстр/мин: 6

Макс. дальность стрельбы, м: 7000

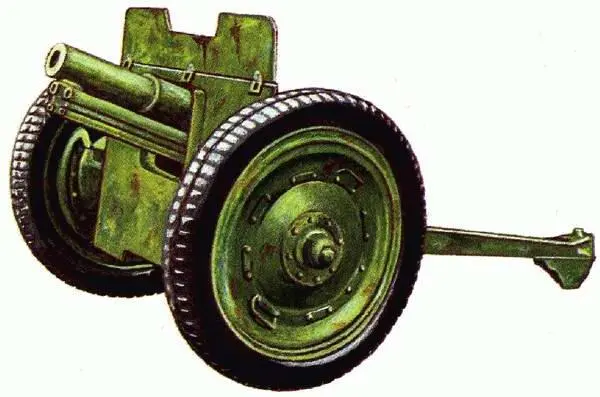

Необходимость легкой полковой артиллерии стала ясна еще в годы Первой мировой войны, когда была разработана и запущена в серийное производство 76-мм короткая пушка обр. 1913 г. Она предназначалась для непосредственной поддержки пехоты на поле боя, подавления огневых точек противника и проделывания проходов в проволочных заграждениях. Укороченный ствол придавал орудию свойства гаубицы. Именно эта пушка привлекла внимание Артиллерийского комитета, постановившего в апреле 1926 года принять ее на вооружение после соответствующей модернизации, так как «трехдюймовка» была слишком громоздка и тяжела для ручной транспортировки.

Задание по усовершенствованию орудия выполнили сотрудники КБ Орудийно-арсенального треста. Они оснастили пушку новым подрессоренным лафетом с измененной носовой и усиленной хоботовой частью, а также расточили камору ствола для укороченной гильзы «трехдюймовки» образца 1902 года. Известный специалист Л А Монаков разработал для пушки, обозначенной «76-мм полковая пушка обр. 1927 г.», специальный прицел, оснащенный дистанционным барабаном со шкалами.

В 1929 году «полковушку» вновь модернизировали, установив облегченные металлические колеса со спицами и резиновыми шинами автомобильного типа, заполненными губчатым каучуком. Скрепленный ствол заменили более простым и технологичным стволом-моноблоком. В состав боекомплекта входили стандартные унитарные патроны 76-мм пушки обр. 1902 г., которые хотя и имели меньший заряд, но зато облегчали снабжение боеприпасами артиллерийских подразделений.

Полковая пушка обр. 1927 г. применялась в боях во время конфликтов на КВЭД, у озера Хасан и на реке Халхин-Гол, показав довольно хорошие характеристики. Использовалась она и в начальный период Великой Отечественной войны, сыграв важную роль при обороне Москвы. В наступательных операциях Красной Армии ее эффективность резко снизилась из-за небольшого угла горизонтального обстрела. Поэтому в 1943 году производство орудия было прекращено. За предыдущие четыре года изготовили около 14 тыс. пушек образца 1927 года.

Тактико-технические данные

Обозначение: 76-мм пушка обр. 1927 г.

Тип: полковая (пехотная) пушка

Калибр, мм: 76,2

Вес в боевом положении, кг: 900

Длина ствола, калибров: 16,5

Угол ГН, град.: 6

Угол ВН, град.: -6; +25

Начальная скорость снаряда, м/с: 368–387

Скорострельность, выстр/мин: 10–12

Макс. дальность стрельбы, м: 8500

Бронепробиваемость бронебойным снарядом на дальности 500 м , мм: 25

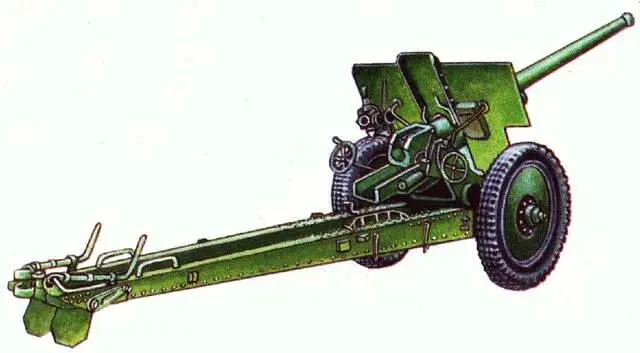

Идея создания универсальной пушки, способной обстреливать как наземные, так и воздушные цели, появилась у представителей высшего командования Красной Армии в начале 30-х годов. Задание было поручено конструкторскому бюро завода № 92. Руководитель КБ В.Г. Грабин, понимая, что подобное орудие будет слишком тяжелым и сложным в эксплуатации, добился разрешения спроектировать полууниверсальную пушку для ведения только заградительного огня по самолетам. Три опытных образца орудия с заводским обозначением Ф-22 поступили на испытания летом 1935 года, когда идея «универсализма» уже полностью себя исчерпала, и в итоге артсистема была принята на вооружение в качестве обычной дивизионной пушки. Под наименованием «76-мм пушка обр. 1936 г.» она использовалась в боях на реке Халхин-Гол и принимала участие в «зимней войне» с Финляндией.

При эксплуатации орудия Ф-22 обнаружилось довольно много его недостатков. Транспортировка пушки была затруднена вследствие ее большой длины, малого клиренса и сильно выступающего в сторону подъемного механизма, подверженного ударам. Устройства вертикальной и горизонтальной наводки располагались по обе стороны орудия, что затрудняло ведение огня по движущимся целям, например танкам. Согласно требованию ГАУ, мощность Ф-22 была уменьшена до уровня модернизированной «трехдюймовки» и, соответственно, демонтирован дульный тормоз ствола, хотя конструкция пушки рассчитывалась на значительное увеличение заряда в преддверии будущих сражений. Последней возможностью, к сожалению, воспользовались немцы, захватившие в 1941 году большое количество орудий этого типа. Они расточили камору под усиленный в 2,4 раза заряд, установили на стволе дульный тормоз, выключили механизм переменного отката и перенесли привод подъемного механизма на левую сторону. В таком виде пушка Ф-22 получила в вермахте наименование Pak 36(r) и применялась в противотанковых подразделениях, а также монтировалась на САУ типа «Мардер». В частях Красной Армии Ф-22 были заменены более совершенными орудиями Ф-22УСВ, или просто УСВ.
