Р. Исмагилов - Артиллерия и минометы XX века

Тактико-технические данные

Обозначение: 76-мм пушка обр. 1936 г. (Ф-22)

Тип: дивизионная пушка

Калибр, мм: 76,2

Вес в боевом положении, кг: 1620

Длина ствола, калибров: 51,2

Угол ГН, град: 60

Угол ВН, град: -5; +75

Начальная скорость снаряда, м/с: 690

Скорострельность, выстр/мин: 15

Макс. дальность стрельбы, м: 13620

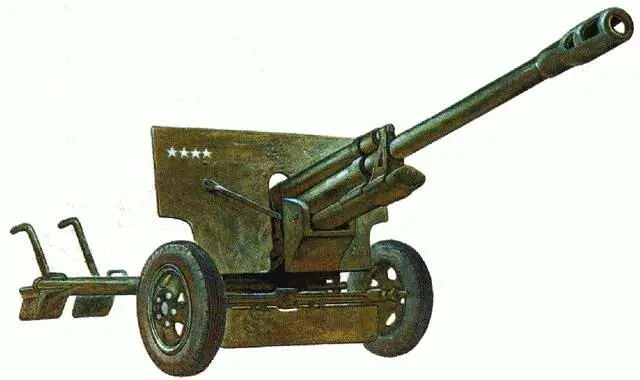

«ЗИС-3 — одна из самых гениальных конструкций в истории ствольной артиллерии», — после изучения и испытания трофейных орудий записал в своем дневнике профессор Вольф, руководитель артиллерийского отдела фирмы Круппа. Советская дивизионная пушка обр. 1942 г. стала не только лучшей, но и самой массовой пушкой Второй мировой войны — подразделения Красной Армии получили свыше 48 тыс. таких орудий.

ЗИС-3, разработанная в инициативном порядке конструкторским бюро В.Г. Грабина, строилась в малом количестве уже в 1941 году, но не сразу получила признание у военного руководства СССР. Только после восторженных отзывов артиллеристов с фронта и оценки Сталина: «Эта пушка — шедевр в проектировании артсистем», — она была запущена в крупносерийное производство. Путем наложения 76-мм ствола от Ф-22УСВ на лафет 57-мм противотанковой пушки ЗИС-2 Грабин добился удивительных результатов. Скорострельность ЗИС-3 составляла 25 выстрелов в минуту, а дальность стрельбы — 13 км. В случае необходимости пушкой мог управлять один человек.

Огромным преимуществом нового орудия была высокая технологичность. Если дивизионная пушка Ф-22 образца 1936 года имела 2080 деталей, то ЗИС-3 всего 719, а время их изготовления не превышало 475 часов. Это была первая советская пушка, позволяющая вести сборку поточным методом на конвейере.

76-мм снаряды различного типа с одинаковым успехом пробивали броню немецких танков, разрушали полевые укрепления и поражали пехоту противника на поле боя. Многие наводчики из расчетов ЗИС-3 стали Героями Советского Союза за выигранные в одиночку поединки с несколькими вражескими танками. Благодаря подрессоренному ходу пушка транспортировалась со скоростью до 50 км/ч.

Выпуск 76-мм орудий Грабина продолжался и после войны, а в некоторых странах Азии и Африки они состоят на вооружении до сих пор.

Тактико-технические данные

Обозначение: 76-мм пушка обр. 1942 г. (ЗИС-3)

Тип: дивизионная пушка

Калибр, мм: 76,2

Вес в боевом положении, кг: 1200

Длина ствола, калибров: 40

Угол ГН, град: 54

Угол ВН, град: -2; +37

Начальная скорость снаряда, м/с: 655 (бронебойный)

Скорострельность, выстр/мин: 25

Макс. дальность стрельбы, м: 13290

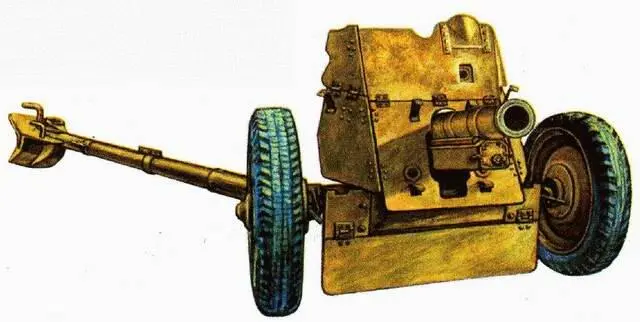

76-мм полковая пушка обр. 1927 г. широко использовалась во время военных конфликтов на КВЖД, у озера Хасан и на реке Халхин-Гол, а также в первый период Великой Отечественной войны. Однако для наступательных операций пехоте Красной Армии требовалось более легкое орудие с увеличенным сектором горизонтального обстрела для борьбы с подвижными целями. Проект новой полковой пушки разработали на заводе в Мотовилихе инженеры под руководством М. Цирульникова. Они использовали уже многократно опробованный метод, наложив ствол старой «полковушки» на лафет 45-мм противотанковой пушки обр. 1942 г. Таким образом угол горизонтальной наводки орудия удалось повысить до 60° за счет применения раздвижных станин.

Опытные образцы пушки под заводским обозначением ОБ-25 поступили на войсковые испытания в июле 1943 года, а в сентябре «полковушка» была принята на вооружение и получила наименование «76-мм полковая пушка обр. 1943 г.». Орудие имело подрессоренный лафет с колесами автомобильного типа, покрышки которых заполнялись каучуком. В походном положении пушка соединялась с передком и транспортировалась механической или конной (четверка лошадей) тягой со скоростью до 40 км/ч. Ствол-моноблок был оборудован навинтным казенником и поршневым затвором. Тормоз отката гидравлический, накатник пружинный. Для наводки на цель орудие оснащалось прицелом и панорамой. В состав боекомплекта входили унитарные выстрелы со стальной или чугунной осколочно-фугасной гранатой, а также кумулятивным снарядом с начальной скоростью 311 м/с.

Несмотря на небольшой вес и хорошую подвижность, пушка ОБ-25 имела и существенные недостатки. Вследствие непрочного лафета она комплектовалась специальными боеприпасами с уменьшенным пороховым зарядом. Поэтому дальность стрельбы орудия была невысокой, а начальная скорость снаряда явно недостаточной. Всего было изготовлено около 5 тыс. пушек ОБ-25. После окончания войны орудие было снято с производства.

Тактико-технические данные

Обозначение: 76-мм пушка обр. 1943 г.

Тип: полковая пушка

Калибр, мм: 76,2

Вес в боевом положении, кг: 600

Длина ствола, калибров: 19,41

Угол ГН, град: 60

Угол ВН, град: -8 +25

Начальная скорость снаряда, м/с: 262

Скорострельность, выстр/мин: 10-12

Макс. дальность стрельбы, м: 4200

Вес снаряда, кг: 6,5

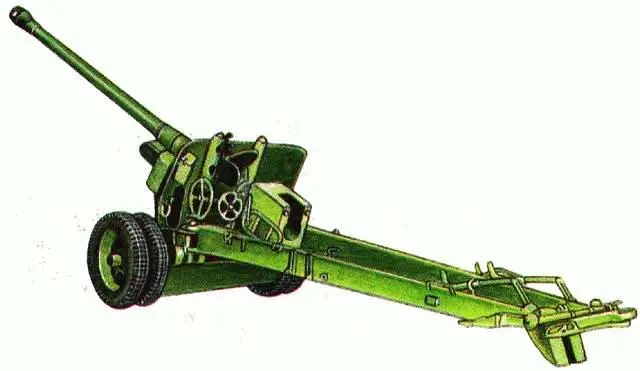

100-мм корпусная пушка БС-3, принятая на вооружение Красной Армии в мае 1944 года, была создана конструкторским коллективом В.Г. Грабина в ответ на требования ГКО об усилении противотанковой обороны. Необходимо было эффективное средство для борьбы с новыми тяжелыми немецкими танками. Взяв за основу 100-мм морское орудие Б-34, для которого выпускался унитарный патрон, инженеры разработали новый лафет и использовали целый ряд различных новшеств, получивших широкое распространение уже после войны. Торсионное подрессоривание и гидропневматический уравновешивающий механизм существенно снизили габариты и вес пушки. Лафет был выполнен по схеме обращенного опорного треугольника, благодаря чему уменьшилась нагрузка на станины при стрельбе. Длинный ствол орудия, сообщающий снаряду начальную скорость около 900 м/с, имел массивный двухкамерный тормоз. Вертикальный клиновой затвор оснащался полуавтоматикой копирного типа. Проблему представляла подборка колес для относительно тяжелой полевой пушки. В конце концов было решено установить спаренные колеса с усиленными шинами от автомобиля ЗИС-5. Транспортировалось орудие без передка механической тягой.
