Так что оставляю эти свои соображения в скобках. А читать их рекомендую только про себя, можно даже с закрытыми глазами.)

Итак, катапульта. Метательная машина, действующая за счет распрямления не согнутой дуги, а скрученных волокон. Короче говоря, по торсионному принципу.

Не будем утомлять читателей обильной терминологией: «скорпион» и «онагр», «эвтитон», «палинтон», «монакон»… Они не то чтобы взаимозаменяемы, но слишком часто разные авторы (да не наши, а античные!) их «тасуют». К тому же, когда греческие термины, разные для разных городов и наречий, прошли через римское горнило, ситуация вдвойне усугубилась.

Например, мы все с детства знаем, что катапульта — это камнеметательная машина с «ложкой», в ковш которой вкладывается снаряд, а основание вставлено в жильный или волосяной «канат», находящийся внизу станка; баллиста же имеет два таких канатика, расположенных в специальных зажимах по обе стороны станины, — и мечет она в основном стрелы, хотя и камни тоже метать способна. Мы это знаем — а римляне, представьте, знали нечто противоположное (во всяком случае, сперва): самые ранние из римских источников «ложечные» камнеметы называют баллистами, а стрелометы с боковым расположением двух жильных пучков — катапультами…

Потом в этой путанице разобрались — но нагородили много новой. И античные теоретики, и практики (военные). В результате чуть ли не все эти слова стали синонимами обобщающего понятия «метательные машины». Так что предлагаю, хотя бы только ради простоты, вернуться к тем самым, привычным нам с детства определениям катапульты и баллисты.

Тут тоже потребуются кое-какие коррективы, вот до них мы скоро и дойдем. А пока — две очень интересные цитаты. Нет, на этот раз не из фантастики (хотя, по совокупности данных и трактовок, — как знать!). Итак, внемлите:

« БАЛЛИСТА(лат. ballista, от греч. ballo — бросаю), метательная машина, действовавшая силой упругости скрученных волокон (сухожилий, волос, веревок и т. п.). Б. существовали с древнейших времен (Др. Восток, Греция, Рим) до конца 5 в. и применялись обычно для разрушения крепостных стен. Б. метали на расстояние 400–1000 м камни (до 30 кг), тяжелые стрелы, окованные железом бревна (длиной до 3,5 м, пробивали 4 ряда плотного частокола), бочки с горящей смолой и т. п. На подготовку выстрела требовалось от 15 мин до 1 ч; обслуживало Б. неск. человек».

« КАТАПУЛЬТА(лат. catapulta, от греч. katapeltes) (воен.), метательная машина, приводимая в действие силами упругости скрученных волокон — сухожилий, волос и др. Применялась в Др. Греции и Риме до кон. 5 в., гл. обр. при осаде крепостей, а облегченные образцы (с 4 в. до н. э.) — и в полевом бою. К. метали на расстояние неск. сотен метров каменные ядра, бревна, бочки с горящей смолой и др., а также стрелы длиной до 185 см и массой до 1,5 кг на расстояние до 150 м».

Узнали источник? Неужели нет? «Большая советская энциклопедия», том второй («Ангола — Барзас», год издания от рождества Хрущева 1970) и, соответственно, одиннадцатый («Италия — Кваркуш», год от того же рождества 1973). Собрание, при всех моих иронических намеках, солидное и почтенное, не чета ряду нынешних скороспелок. Но откуда такие данные, такие расстояния, размеры и масса, такая точность в деталях?

Из энциклопедии мы этого не узнаем: фирма веников не вяжет и ссылок не дает-с. Но все сведения о таких вот ТТХ катапульт и баллист восходят — обычно не впрямую, а через ряд промежуточных пересказов — к одной-единственной работе (ну, циклу связанных друг с другом работ). Большинство иллюстраций — тоже, и тоже не впрямую. Включая рисунок баллисты в томе втором БСЭ и, в определенной степени, даже рисунок катапульты в одиннадцатом (на долю последнего досталось куда больше «посредников», и кто-то из них забыл про спусковой механизм, имевшийся в оригинале, — так что катапульта вышла одноразовой, как шприц: натяжной трос только обрезать и можно).

Работа эта была написана, а точнее — проведена, в Германии, в два приема, задолго до (в 1901–1902 гг.) и сразу после Первой мировой войны. Историк военной техники Дильс и артиллерийский полковник, военный инженер Шрамм тщательнейшим образом воссоздали не макеты, а несколько образцов самых что ни на есть полноценных катапульт и баллист. Мало того, что воссоздали — так еще и провели длительные и всесторонние испытания на военном полигоне, стреляя вышеназванными и вышененазванными снарядами по вышеназванным (не названным тоже) целям, проверяя силу и направление отдачи, скорость перезарядки при разной мощности жильного или волосяного торсиона и разном количестве заряжающих…

Примерно тогда же над этим работали британские исследователи (сэр Пейн-Гэлви, например), еще раньше — французские, но все-таки классикой стала работа Шрамма и Дильса. С той поры было осуществлено еще сколько-то реконструкций, но ни одна не являлась столь детальной и уж тем более не сопровождалась военно-полевыми испытаниями такого уровня. Так что исследования двух этих военных специалистов кайзеровской выучки ДО СИХ ПОР остаются каноническими.

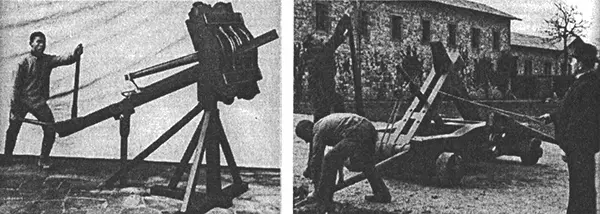

Приведем здесь пару фотографий. Кстати, стоящий справа от катапульты человек со спусковым шнуром в руках — полковник Шрамм собственной персоной. А что он в штатском — так ведь мирное время на дворе, да и помогают ему не солдаты, а студенты…

Кайзер-вильгельмовские специалисты в процессе испытаний. Руководит ими полковник Шрамм (в штатском)

(В античности, насколько известно, шнур не использовался — спусковой зацеп выбивали молотом: прямо как в «Возвращении в Форност»! Но опасное это было дело: при малейшей ошибке кисть руки могла улететь вслед за катапультным снарядом.)

…Энциклопедия, надо сказать, неправомерно «свалила в кучу» все результаты. Они существовали порознь: данные о стрельбе на максимальную дистанцию — и снарядом максимального веса; способность метать стрелы обычные, стрелы огромные, аналоги метательных копий (те самые «бревна»: на самом деле — жерди!) — и способность пробивать всем этим «частоколы» (на деле — фашины, плетеные загородки); способность выстреливать галечные окатыши, каменные или свинцовые ядра — и «неформатные» боеприпасы вроде бочек с зажигательным составом. Вдобавок часть данных является экстраполяцией (может быть, и справедливой — но…) на ТТХ метательных машин, параметры которых известны по античным описаниям. Типовыми снарядами Шрамма были все-таки свинцовые ядра весом, в разных экспериментах, от одного до четырех фунтов и «короткие стрелы», длина которых указана с противоестественной для наших стандартов дотошностью: 70,976 см…
