Препятствия, как видим, не абсолютные. Однако, суммируясь, данные факторы предопределили выбор Средневековья в пользу совсем других метательных машин. Таких, которые, при отсутствии ряда катапультных преимуществ, ДЕЙСТВИТЕЛЬНО могут ломать крепостные стены!

Но об этом — см. ниже. А пока еще несколько слов о катапультах купно с баллистами:

— Ренессанс, открывший для себя величие античности, естественным образом испытал и чувство неполноценности перед катапультами. К счастью для военной практики, оно главным образом выразилось в создании «виртуальных» образцов, так и оставшихся в разработках военных теоретиков и гениальных (а также не слишком) художников.

— При умелой команде «наводчиков» в катапульте эффективнее использовать не «ложку», а особого рода пращу, укрепленную на том самом рычаге, который в упрощенных конструкциях венчает ложка. Он в этом случае как бы превращается в фустибулу, направляемую силой торсиона, а не человеческой рукой.

— Когда рычаг катапульты, выстреливая ядро и гася энергию, с силой ударяется о покрытую войлоком поперечную балку — очень соблазнительно попытаться использовать силу этого удара, не дать ей пропасть вхолостую. Для этого там могли расположить длинную стрелу, которую рычаг и «вышибал» в полет. Но широкого применения такие катапульты двойного действия не получили: очень трудно найти этой стреле достойную цель, расположившуюся на той же, хотя бы в общих чертах, прицельной линии, что и для основного снаряда (ядра).

— Кстати, о стрелах и двойном действии. Баллисты умели выпускать несколько стрел одновременно, хотя до совершенства «пучковой» стрельбы китайских аркбаллист, кажется, не дошло. Стрельная картечь бьет куда кучней, чем каменная : ведь на ложе обычно делаются направляющие-«стреловоды».

В фантастике именно таких машин что-то не видно. А ведь для нее, фантастики, это просто замечательная находка!

Здесь, пожалуй, следует объяснить, что же такое требучет. Это простое, но очень эффективное метательное оружие — большой рычаг, свободно вращающийся вокруг некоей точки опоры, длинное плечо рычага заканчивается корзиной для метания снаряда, а на короткое кладется камень весом в несколько тонн. С использованием блоков этот камень поднимается наверх, в корзину кладут снаряд, затем рычаг освобождают, груз падает, а длинное плечо с корзиной поднимается, описывает большую дугу и швыряет снаряд.

Впервые привожу «дальнозарубежный» эпиграф: ну не нашел ничего у наших! Термин «требучет» фигурирует и в ряде компьютерных игр. У русскоязычных читателей (геймеров тем более) он вызывает смех именно своим «бухгалтерским» звучанием. Между тем это — классическая ошибка переводчиков. Озвучиваться слово должно согласно не английским, а французским нормам. То есть — требюше.

(Сами англичане эти нюансы отлично знают! За рядового американского пользователя поручиться не могу — но уж Гаррисон-то, безусловно, «имел в виду» французское звучание. К слову: ведь и фамилию одного из известнейших фантастов Америки, Р. Хайнлайна, принято произносить именно на его «родовой», т. е. немецкий, манер — иначе получился бы «Хейнлейн». Правда, именно требюше средневековые немцы переименовали по-своему — в «трибок».)

Также часто используется термин «блида». В научной же литературе этот класс метательных машин в основном именуется «фрондибола» — так что перейдем к этому названию и мы. Однако напоследок — еще немного филологии.

Требюше XIV в.: изготовка к выстрелу. Пропорции отдельных частей на этой миниатюре несколько нарушены — но принцип ясен

«Требюше» в переводе означает… «коромысло». Это у нас оно дугообразно. В Европе же основой этого оружия, т. е. орудия (не метательного!), служит, как правило, прямой шест, на концах которого оборудованы «зацепы» для ведер. Словом, равноплечий рычаг с одинаковыми грузами на обоих концах и точкой опоры ровно посередине.

Вот таков же и принцип устройства фрондиболы, только система грузов у нее не уравновешена, точка опоры сдвинута, и рычаг соответственно получается не равноплечий. На одном, более коротком плече шарнирно подвешивается тяжелейший груз: обычно громадный ящик, заполненный камнями или землей (есть и другие варианты, но один многотонный камень — вряд ли!). А второе плечо представляет собой длинный «шест», снабженный пращой (не корзиной!), в которую закладывается снаряд. Если продолжить водоносную ассоциацию, то машина действует по принципу колодезного журавля. При помощи системы воротов или, в легких вариантах, просто вручную длинное плечо опускают до земли, заряжают пращу — и отпускают… На верхней части траектории свободно закрепленный конец пращи соскакивает с зацепа, после чего снаряд летит по крутой дуге, в цель или мимо — это уж как повезет!

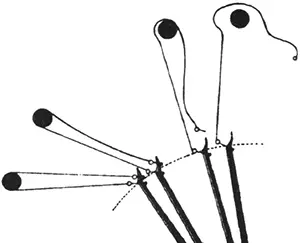

Вот так вылетает ядро из пращи фрондиболы!

Вместо груза к короткому плечу иногда подводили веревки, за которые брались люди. В Европе на «человеческом факторе» работали обычно легкие фрондиболы: число обслуги колебалось от нескольких человек до нескольких десятков. Зато в Китае человеческая тяга использовалась, наоборот, для обслуживания самых тяжелых машин: тросов — десятки, людей — тысячи…

Легкая фрондибола не больше того же колодезного журавля, и даже стреляет она довольно далеко, хотя и не так, как мощный лук. Но снаряды ее — именно что из числа легких. Небольшое ядро или голову перехваченного лазутчика в осажденную крепость забросить получится, вести тревожащий огонь по живой силе — тем более (меткость фрондиболы недостаточна, чтобы прицельно бить по отдельно взятому человеку, но ведь можно обстреливать, например, пролом в стене, где суетится ремонтная бригада). Однако чтобы этот пролом сделать , требуются «коромысла» иной мощности и габаритов.

Длина их рабочей части составляет порой 15–20 м , если не более, и это еще не считая пращи! Вес груза — примерно столько же тонн.

А вес снаряда? И вообще, что это были за снаряды?

Разные, в зависимости от назначения. Хорошо обработанные каменные ядра весом в несколько десятков килограммов — для дальней стрельбы, позволяющей разрушать бревенчатые укрепления или, скажем, неукрепленные постройки внутри крепости, по ту сторону стены. Если же требовалось разрушать саму стену, то в ход шли огромные глыбы весом в несколько центнеров. Их даже тяжелая фрондибола могла послать не дальше чем на 200–300 м !
